Как фланцевый обратный клапан предотвращает обратный поток в трубопроводных системах?

В промышленных трубопроводных системах предотвращение обратного потока имеет решающее значение для поддержания безопасности системы, защиты оборудования и обеспечения стабильности процесса. АФланцевый обратный клапан— широко используемое решение, которое автоматически позволяет жидкости течь в одном направлении, блокируя обратный поток. Это простое, но эффективное устройство играет решающую роль в таких отраслях, как очистка воды, химическая обработка, нефть и электроэнергетика.

В отличие от ручных клапанов, обратные фланцевые клапаны срабатывают автоматически за счет давления проточной среды. Когда жидкость течет в правильном направлении, внутренний диск открывается; при изменении направления потока или падении давления диск немедленно закрывается, предотвращая обратный поток и защищая оборудование, расположенное выше по потоку.

Краткое содержание статьи

В этой статье объясняется, как работает фланцевый обратный клапан, его структурные компоненты, преимущества, особенности установки и распространенное промышленное применение. В нем также показано, как выбор правильной конструкции клапана может решить распространенные проблемы с трубопроводами, такие как повреждение насоса, скачки давления и загрязнение.

Оглавление

• Введение в фланцевые обратные клапаны
• Принцип работы фланцевого обратного клапана
• Основные компоненты фланцевого обратного клапана
• Ключевые технические параметры
• Преимущества использования фланцевых обратных клапанов
• Типичные промышленные применения
• Как правильно выбрать фланцевый обратный клапан
• Советы по установке и обслуживанию
• Часто задаваемые вопросы
• Заключение

Введение в фланцевые обратные клапаны

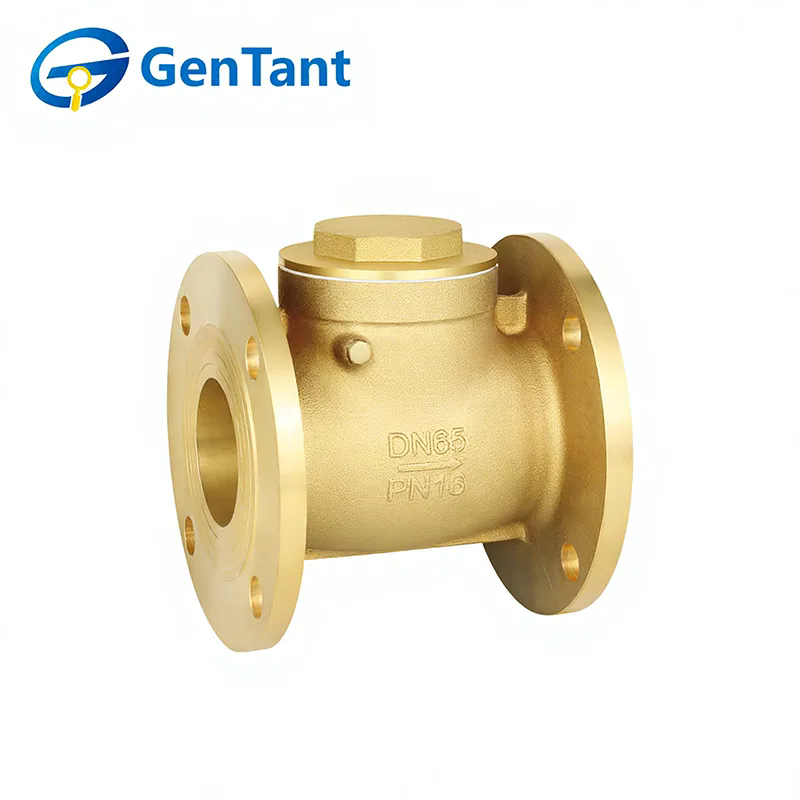

Фланцевый обратный клапан — это тип обратного клапана, имеющий фланцевые соединения на обоих концах, поэтому его можно прикрепить болтами непосредственно к фланцам трубопровода. Этот метод соединения обеспечивает высокую герметизацию и особенно подходит для средних и крупных трубопроводов, работающих в условиях более высокого давления. :contentReference[oaicite:1]{index=1}

Основная функция фланцевого обратного клапана — позволить жидкости двигаться в одном направлении, автоматически останавливая обратный поток. Это предотвращает такие проблемы, как повреждение насоса, гидравлический удар или загрязнение предшествующих процессов. :contentReference[oaicite:2]{index=2}

Благодаря своей надежности и долговечности обратные фланцевые клапаны широко используются в системах водоснабжения, нефтехимических заводах, очистных сооружениях и промышленных производственных линиях.

Принцип работы фланцевого обратного клапана

Работа фланцевого обратного клапана зависит от разницы давлений на входе и выходе трубопровода.

• Когда жидкость течет в правильном направлении, давление толкает тарелку клапана в открытое положение.
• Диск поднимается или отклоняется от седла клапана, позволяя среде проходить.
• Если поток прекращается или меняется на противоположное, обратное давление толкает диск обратно к седлу.
• Клапан автоматически закрывается и блокирует обратный поток.

Этот автоматический механизм гарантирует, что не требуется никакого внешнего источника питания или ручного управления. Клапан мгновенно реагирует на изменения давления в системе, обеспечивая непрерывную защиту насосов, компрессоров и другого критически важного оборудования. :contentReference[oaicite:3]{index=3}

Основные компоненты фланцевого обратного клапана

Понимание внутренней структуры фланцевого обратного клапана помогает инженерам выбрать правильную модель для своей трубопроводной системы.

Большинство промышленных фланцевых обратных клапанов изготавливаются из прочных материалов, таких как чугун, углеродистая сталь или нержавеющая сталь, способных противостоять давлению, температуре и агрессивным средам. :contentReference[oaicite:4]{index=4}

Ключевые технические параметры

При выборе фланцевого обратного клапана инженеры должны учитывать несколько технических параметров, чтобы обеспечить совместимость с трубопроводной системой.

• Номинальный диаметр (DN)
• Номинальное давление (PN или класс)
• Рабочая температура
• Материал корпуса и диска
• Материал уплотнения
• Стандарт подключения (ANSI, DIN, JIS)

Преимущества использования фланцевых обратных клапанов

Многие промышленные предприятия предпочитают фланцевые обратные клапаны, поскольку они обеспечивают надежную работу и простоту обслуживания.

• Автоматическая работа– Не требуется ручное управление или источник питания.
• Эффективное предотвращение обратного потока– Защищает насосы и компрессоры.
• Прочное соединение трубопровода– Фланцевые соединения обеспечивают стабильное уплотнение.
• Простое обслуживание– Клапан можно снять, не разрезая трубопровод.
• Широкая промышленная совместимость– Подходит для различных условий давления и температуры.

Эти преимущества делают фланцевые обратные клапаны незаменимыми компонентами современных промышленных трубопроводных систем.

Типичные промышленные применения

Фланцевые обратные клапаны обычно устанавливаются во многих промышленных системах, где предотвращение обратного потока имеет решающее значение.

• Установки водоснабжения и очистки
• Нефте- и газопроводы
• Системы химической обработки
• Паропроводы и котельные трубопроводы
• Линии пищевой и фармацевтической промышленности
• Объекты электрогенерации

Например, в насосных системах клапан часто устанавливается на напорной линии, чтобы предотвратить попадание воды обратно в насос, когда он перестанет работать.

Как правильно выбрать фланцевый обратный клапан

Выбор правильной модели клапана требует тщательной оценки состояния системы. Всегда следует учитывать следующие факторы:

• Давление и температура в трубопроводе
• Тип жидкости или газа
• Ориентация установки (горизонтальная или вертикальная)
• Требуемые характеристики уплотнения
• Доступность обслуживания
• Применимые отраслевые стандарты

Клапан правильного размера обеспечивает стабильную работу и предотвращает такие проблемы, как вибрация диска, потеря давления или преждевременный износ.

Советы по установке и обслуживанию

• Установите клапан в соответствии со стрелкой направления потока на корпусе.
• Перед установкой убедитесь, что поверхности фланцев чистые.
• При затяжке фланцевых болтов используйте соответствующие прокладки и момент затяжки.
• Избегайте установки клапана в местах, где может накапливаться мусор.
• Периодически проверяйте на наличие износа, коррозии или повреждений уплотнений.

Правильный монтаж значительно повышает надежность и срок службы клапана.

Часто задаваемые вопросы

В1: В чем разница между фланцевым обратным клапаном и обратным клапаном с резьбой?

В фланцевых обратных клапанах между фланцами труб используются болтовые соединения, что делает их идеальными для трубопроводов большего размера и систем высокого давления. Обратные клапаны с резьбой обычно используются на трубопроводах меньшего размера.

В2: Можно ли установить фланцевый обратный клапан вертикально?

Да, но ориентация установки зависит от типа клапана. Поворотные обратные клапаны обычно устанавливаются горизонтально, а подъемные обратные клапаны могут работать в вертикальных трубопроводах.

Вопрос 3: Что вызывает гидравлический удар в обратных клапанах?

Гидравлический удар возникает, когда клапан закрывается слишком быстро из-за внезапного изменения направления потока. Использование подпружиненных обратных клапанов или правильная конструкция системы может помочь уменьшить эту проблему.

В4: Как долго служит фланцевый обратный клапан?

При правильном выборе материала и обслуживании промышленные обратные клапаны могут надежно работать в течение многих лет в сложных условиях.

Заключение

Фланцевый обратный клапан является важнейшим компонентом современных трубопроводных систем, обеспечивающим безопасное течение жидкости в одном направлении и предотвращающим дорогостоящие проблемы с обратным потоком. Понимая принцип его работы, структуру и требования к применению, инженеры и руководители объектов могут выбрать правильный клапан для повышения надежности и эффективности работы системы.

Как профессиональный поставщик промышленных клапанов,ГенТантпредлагает высококачественные фланцевые обратные клапаны, обеспечивающие долговечность, прецизионное уплотнение и надежную работу в сложных промышленных условиях. Если вы ищете надежные клапаны для вашей трубопроводной системы, наша команда инженеров готова помочь.

Связаться с намисегоднячтобы узнать больше о наших фланцевых обратных клапанах и узнать, как GenTant может поддержать ваш следующий промышленный проект.
