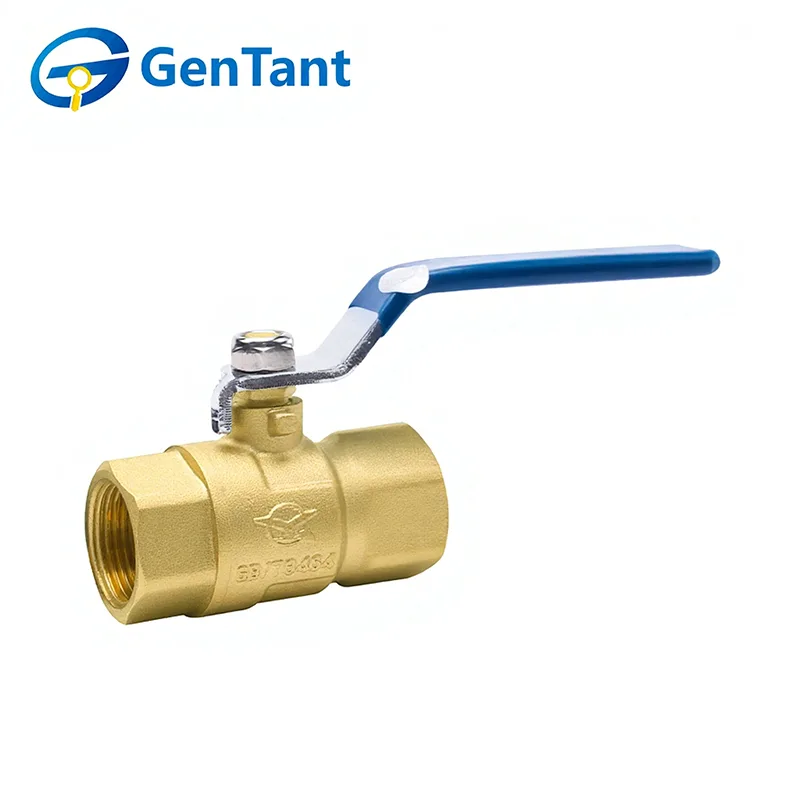

Шаровой кран с удлиненной внутренней резьбой

Шаровой кран с удлиненной внутренней резьбой представляет собой специализированную модификацию, предназначенную для применений, требующих более легкого доступа и эксплуатации в труднодоступных или изолированных трубопроводах. Его основная функция аналогична функции стандартного шарового крана: обеспечение надежного управления потоком жидкости на четверть оборота при минимальном перепаде давления. Отличительной особенностью является удлиненный узел штока, благодаря которому рукоятка управления располагается дальше от корпуса клапана. Это позволяет приводу выступать за изоляцию трубы, стеновые панели или другие препятствия, обеспечивая безопасное и удобное ручное управление без удаления окружающих материалов. Клапан заканчивается внутренней (внутренней) резьбой для прямого подключения к трубам с внешней резьбой, обеспечивая надежное и компактное уплотнение в водопроводных, отопительных и промышленных системах.

Характеристики и применение продукта

Шаровой кран с удлиненной внутренней резьбой имеет удлиненный корпус, что облегчает установку в изолированных трубопроводных системах или в углублениях стен. Это расширение позволяет ручке свободно работать, не мешая толстым слоям изоляции, обычно встречающимся в коммерческих сетях отопления, вентиляции и кондиционирования воздуха и системах охлажденной воды. Его основной особенностью является глубокая внутренняя резьба, обеспечивающая герметичное соединение с высоким крутящим моментом, которое идеально подходит для тяжелых жилых водопроводов и высокоэффективных строительных проектов.

Параметр продукта

Техническая спецификация

Номинальное давление: 2,0 МПа

Рабочая среда: вода, масло, неагрессивные и негорючие газы.

Рабочая температура: -10°C ≤ T ≤ 120°C

Резьба соответствует стандарту ISO 228.

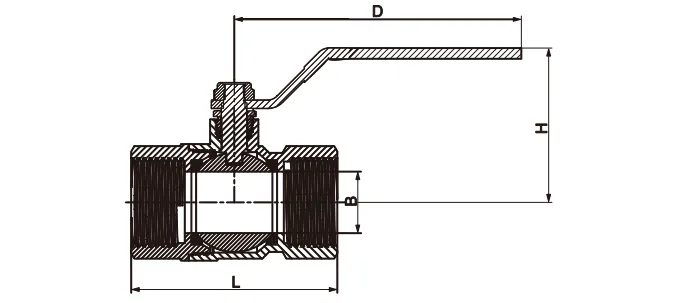

Размер продукта

Особенности и преимущества продукта

Шаровые краны GenTant с удлиненной внутренней резьбой предназначены для быстрого закрытия и надежной активации потока.

Материал премиум-класса: изготовлен из высококачественной латуни HPb59-1 (национальный стандарт).

Оптимальный поток: обеспечивает минимально возможное сопротивление потоку (фактически нулевое).

Высокая производительность: Способен выдерживать большие перепады давления во время закрытия.

Быстрая работа: некоторые модели имеют скорость открытия/закрытия от 0,05 до 0,1 с, что идеально подходит для автоматизированных систем.

Компактный дизайн: легкий и компактный, что позволяет легко интегрировать его в разнообразные трубопроводные сети.

Рекомендации по установке

Чтобы обеспечить долгосрочную работу и предотвратить повреждение конструкции, установку должны выполнять квалифицированные специалисты.

Подготовка: Убедитесь, что система трубопроводов чистая. Снимите защитные колпачки и осмотрите порты на наличие мусора.

Выравнивание: Убедитесь, что соединительные трубы идеально выровнены. Чрезмерное смещение создает напряжение при установке, которое может привести к повреждению клапана.

Правильный инструмент: используйте гаечный ключ или трубные щипцы с соответствующим крутящим моментом на шестиугольной или восьмиугольной части клапана, ближайшей к затягиваемой резьбе. Никогда не прикладывайте силу к противоположному концу, так как это может деформировать корпус.

Уплотнение резьбы: Используйте герметик из ПТФЭ только для резьбы труб. Следуйте стандартам ISO 228 по длине резьбы; не затягивайте слишком сильно, так как «затягивание» резьбы может привести к повреждению внутренних уплотняющих поверхностей.

Поддержка системы: Обеспечьте достаточную поддержку, чтобы вес трубопровода не оказывал нагрузку на клапан.

Предварительная проверка: убедитесь, что номинальные значения давления и температуры соответствуют системе, и один раз выполните полный цикл клапана (открытие/закрытие) перед вводом в эксплуатацию.

Инструкция по эксплуатации

Функция: Шаровые краны с удлиненной внутренней резьбой предназначены только для работы в режиме включения/выключения. Их следует держать полностью открытыми или полностью закрытыми, и их нельзя использовать для дросселирования (регулирования расхода).

Механизм: Это двунаправленные клапаны. Положение ручки указывает направление потока.

Предотвращение гидроудара: Не закрывайте клапан слишком резко, чтобы избежать эффекта «гидравлического удара» (внезапных скачков давления).

Использование ручки: Используйте только ручку, поставляемую заводом-изготовителем. Никогда не используйте удлинители для увеличения рычага, поскольку чрезмерный крутящий момент может повредить внутренние компоненты.

Осмотр и обслуживание

Общий уход: Обычно регулярное техническое обслуживание не требуется, за исключением периодической проверки цикличности и уплотнения штока.

Фильтрация: На входе в систему настоятельно рекомендуется установить фильтр для защиты внутреннего уплотнения клапана.

Контроль утечек: В случае утечки через шток затяните гайку уплотнения по часовой стрелке на 1/4 оборота. Уплотнение из ПТФЭ предназначено для компенсации.

Предупреждение по технике безопасности: Никогда не пытайтесь переупаковывать или разбирать клапан, пока система находится под давлением. Всегда сначала сбрасывайте давление.

Запрещена разборка: Мы не рекомендуем разбирать двухкомпонентные клапаны для замены деталей, так как это обычно нарушает целостность корпуса и хвостовика.
