Обратный клапан с длинным хвостовиком

Обратный клапан с длинным хвостовиком — это специализированный вариант обратного клапана, предназначенный для предотвращения обратного потока жидкости в гидравлических контурах отопления или охлаждения, таких как системы подогрева пола или контуры радиатора. Его основная функция — обеспечить однонаправленный поток, позволяя нагретой или охлажденной воде циркулировать в заданном направлении, при этом автоматически закрываясь, чтобы блокировать любой обратный поток, который может нарушить баланс и эффективность системы. Характерная конструкция с «длинным хвостовиком» отличается удлиненным корпусом клапана, что позволяет устанавливать его непосредственно в порт коллектора или в глубокую точку соединения. Это обеспечивает надежную, интегрированную посадку и облегчает доступ для обслуживания, что делает его необходимым для поддержания гидравлического разделения и стабильных тепловых характеристик в современных системах отопления, вентиляции и кондиционирования.

Характеристики и применение продукта

Обратные клапаны с длинным хвостовиком имеют удлиненный корпус, предназначенный для облегчения обратного потока жидкостей в утопленных или изолированных системах. Их основной особенностью является увеличенный радиус действия, который обеспечивает безопасную установку через толстые перегородки, сохраняя при этом доступ к регулировочному порту. Они широко применяются в коллекторах напольного отопления и солнечных тепловых контурах, где регулируют возврат воды к источнику тепла, обеспечивая сбалансированное давление и оптимальную тепловую эффективность по всему контуру.

Параметр продукта

Техническая спецификация

Номинальное давление: 1,6 МПа

Рабочая среда: Вода

Рабочая температура: -10°C ≤ T ≤ 100°C

Резьба соответствует стандарту ISO 228.

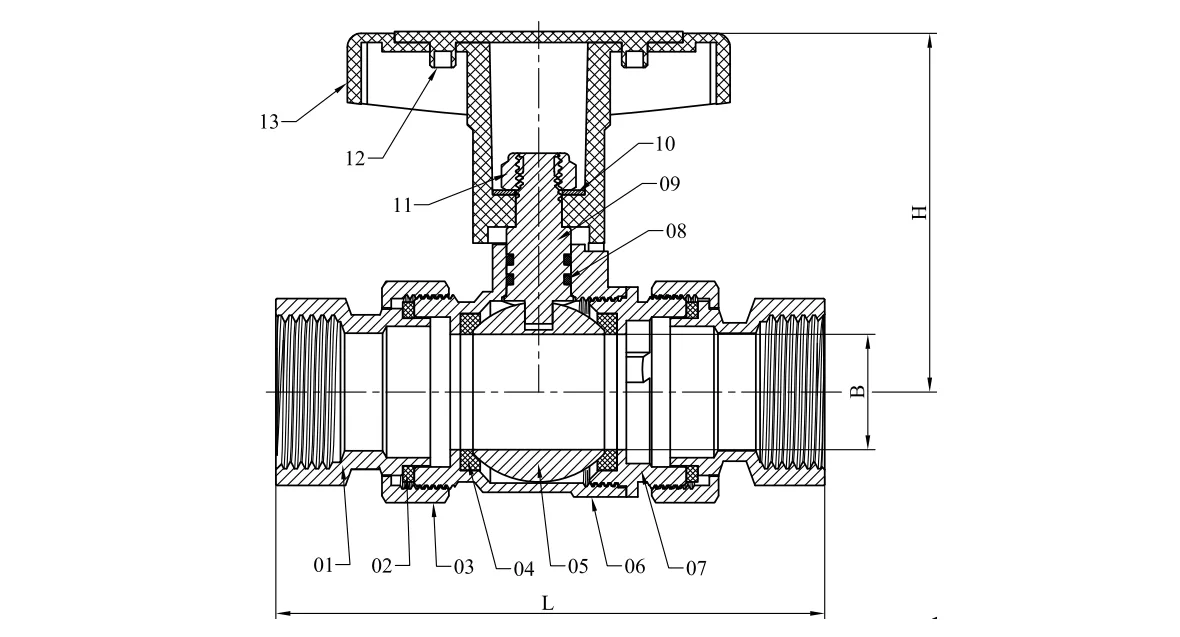

Женско-женская резьба

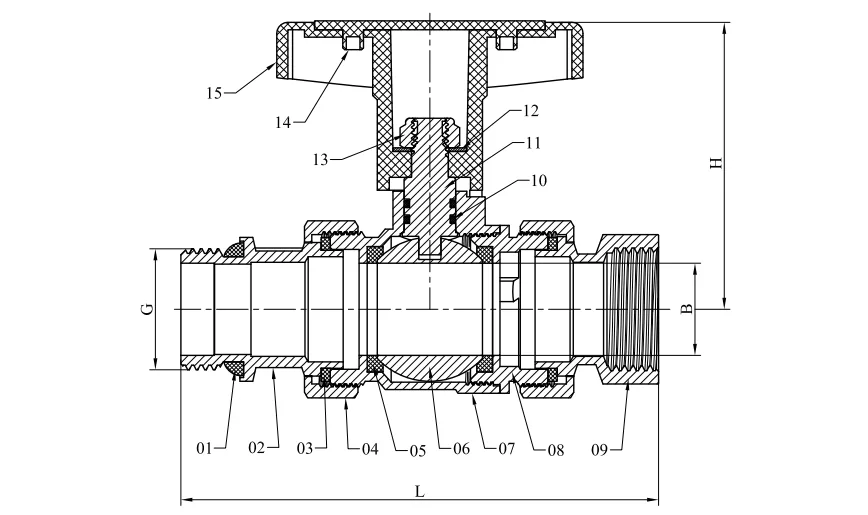

Мужско-женская резьба

Рекомендации по установке

1. Перед установкой клапана тщательно очистите и подготовьте систему трубопроводов.

2. Перед установкой снимите все защитные торцевые крышки и осмотрите отверстия клапана и посадочные поверхности, чтобы убедиться в их чистоте.

3. Обеспечьте достаточную поддержку клапана, чтобы избежать нагрузки от соединения трубопроводов.

4. Убедитесь, что номинальные значения давления и температуры клапана соответствуют предполагаемым условиям эксплуатации.

5. Перед вводом клапана в эксплуатацию полностью переключите его из открытого положения в закрытое, чтобы убедиться в плавности работы.

6.После установки убедитесь, что уплотнительная гайка затянута должным образом.

Инструкция по эксплуатации

Обратные клапаны с длинным хвостовиком управляются вручную. Поверните ручку против часовой стрелки, чтобы открыть, и по часовой стрелке, чтобы закрыть.

Осмотр и техническое обслуживание

1. Регулярный осмотр и профилактическое обслуживание, как правило, не требуются, за исключением периодической регулировки уплотнения штока и периодического переключения клапана из открытого в закрытое состояние.

2. Если произошла утечка из сальника, затяните гайку сальника по часовой стрелке примерно на четверть оборота (или до тех пор, пока утечка не прекратится), чтобы увеличить давление уплотнения на сальник штока. Никогда не набивайте клапан, пока он находится под давлением в системе.

3. При замене штока клапана также замените упаковочный материал.
