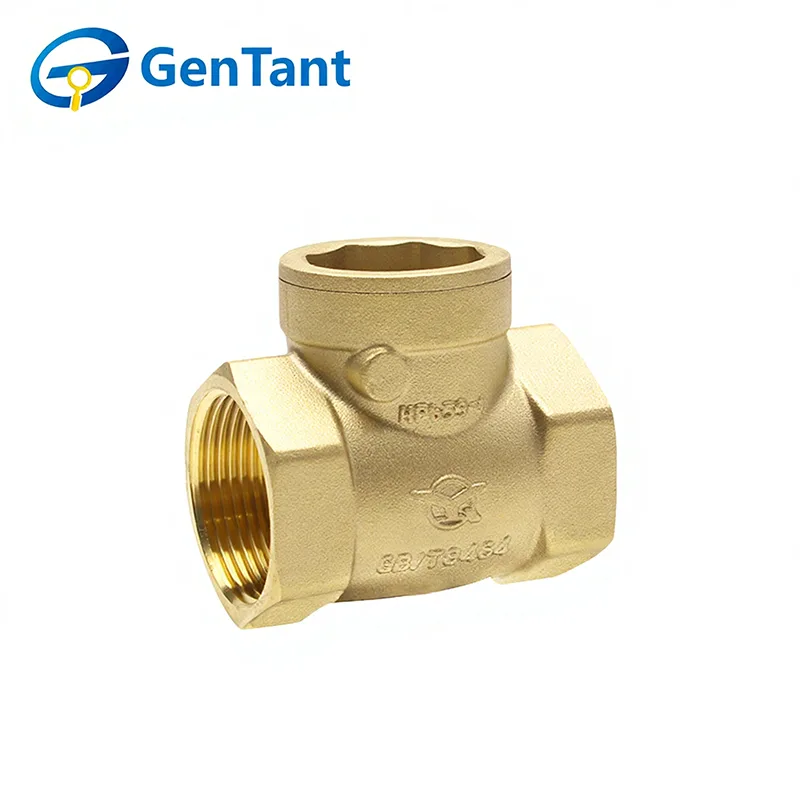

Горизонтальный обратный клапан

Горизонтальный обратный клапан — это важнейшее устройство для регулирования потока, предназначенное для обеспечения потока жидкости в одном направлении и автоматического предотвращения обратного потока или обратного потока в трубопроводной системе. Его основная функция — защита насосов, компрессоров и другого чувствительного оборудования от повреждений, вызванных скачками давления или обратной циркуляцией при остановке потока. Обеспечивая однонаправленный поток, он поддерживает эффективность системы, предотвращает гидравлический удар и обеспечивает целостность процесса в самых разных областях применения — от систем водоснабжения и отопления, вентиляции и кондиционирования до промышленной переработки и орошения. Разработанный специально для установки в горизонтальном трубопроводе, его компактный внутренний механизм и ориентация корпуса оптимизированы для экономии пространства и надежной работы в условиях различного давления.

Характеристики и применение продукта

Приложение

Медный горизонтальный обратный клапан, также известный как односторонний или обратный клапан, предназначен для предотвращения обратного потока среды внутри трубопроводов. Нижний клапан всасывающей трубы водяного насоса также считается разновидностью обратного клапана. Это автоматические клапаны, элементы открытия и закрытия которых зависят от потока и силы самой среды. Они в основном используются в трубопроводах, где требуется, чтобы среда текла только в одном направлении, что предотвращает аварии, вызванные обратным потоком.

Особенность

Материал и процесс: Изготовлен из высококачественного медного материала методом горячей ковки.

Рабочая среда: Подходит для различных сред, включая воду, нефть и газ.

Рабочая температура: Работает в диапазоне температур от -10°C до ≤120°C.

Максимальное рабочее давление: рассчитано на максимально допустимое рабочее давление (PN) 16 бар.

Параметр продукта

Тип резьбового соединения

DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32 (1-1/4"), DN40 (1-1/2"), DN50 (2")

Основной материал

①Корпус клапана, крышка клапана, пластина клапана: HPb59-1.

② Уплотнительный элемент: силиконовая резина.

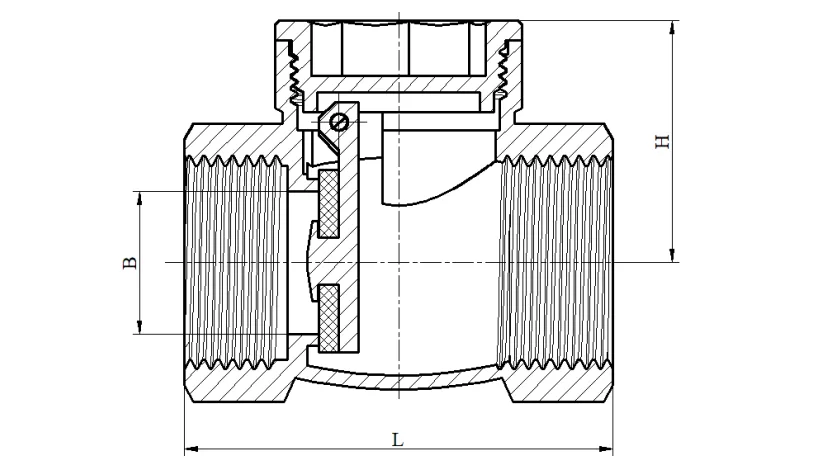

Размер продукта

Инструкция по установке и эксплуатации

1. На горизонтальных трубопроводах следует устанавливать прямоточные подъемные обратные клапаны; Обратные клапаны с вертикальным подъемом обычно устанавливаются на вертикальных трубопроводах, в которых среда течет снизу вверх.

2. Положение установки поворотных обратных клапанов не ограничено; их обычно устанавливают на горизонтальных трубопроводах, но можно устанавливать и на вертикальных или наклонных трубопроводах.

3. При установке убедитесь, что направление потока среды соответствует стрелке, указанной на корпусе клапана.

Обслуживание

1.Регулярная уборка. Во избежание влияния примесей и отложений в трубопроводе на обратный клапан необходимо регулярно очищать цельномедный горизонтальный обратный клапан и внутреннюю часть трубопровода.

2.Обратите внимание на чередование подачи холодной и горячей воды. Частое открытие и закрытие обратного клапана может привести к повреждению, поэтому следует избегать чередования операций с холодной и горячей водой.

3. Обратите внимание на давление. При использовании цельномедного горизонтального обратного клапана следует обратить внимание на ситуацию с давлением внутри трубопровода, поскольку чрезмерно высокое давление окажет неблагоприятное воздействие на обратный клапан. Короче говоря, полностью медный горизонтальный обратный клапан является широко используемым устройством в трубопроводных системах, его использование и обслуживание очень просты и легки. При фактическом использовании пользователи должны работать и обслуживать в соответствии с вышеуказанными требованиями, чтобы обеспечить эффект от использования.
