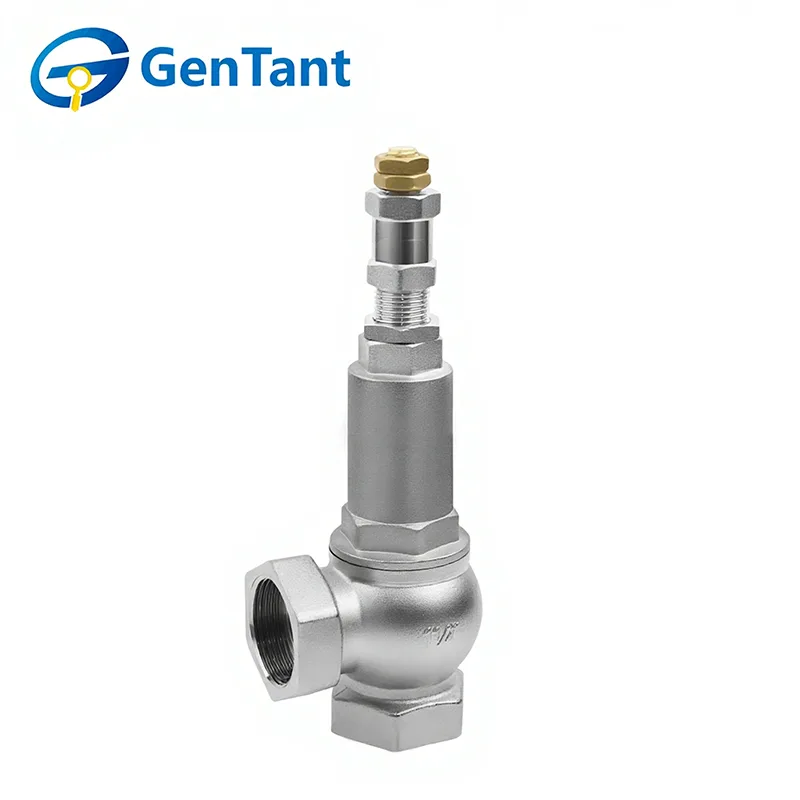

Гальванический перепускной предохранительный клапан — это специализированное устройство сброса давления, которое выполняет двойную функцию: обеспечивает безопасность системы и регулирует перепускной поток. Его основная роль заключается в автоматическом открытии и сбросе избыточного давления при превышении критического заданного значения, предотвращая повреждение насосов, компрессоров или систем трубопроводов. В то же время встроенная конструкция байпаса позволяет контролировать рециркуляцию или отвод жидкости, что помогает стабилизировать давление в системе, управлять минимальными требованиями к расходу и предотвращать перегрев или кавитацию в системах с замкнутым контуром. Гальваническое покрытие обеспечивает повышенную коррозионную стойкость, гарантируя долговечность и надежную работу в сложных или агрессивных средах, характерных для систем отопления, вентиляции и кондиционирования, водоподготовки и промышленных процессов.
Гальванический перепускной предохранительный клапан обеспечивает критическую защиту от избыточного давления, автоматически открываясь при заданном давлении и отводя избыточный поток. Он отличается точной калибровкой, прочной конструкцией для обеспечения высокой надежности и защитой от несанкционированного доступа для обеспечения стабильных показателей безопасности.
Байпасный предохранительный клапан необходим для защиты насосов, теплообменников и котлов в системах отопления, вентиляции и кондиционирования, промышленных процессах и схемах противопожарной защиты. Оно предотвращает повреждения при внезапных изменениях расхода, запусках системы или скачках давления, обеспечивая непрерывность работы и долговечность оборудования.
Техническая спецификация
|
Обозначение/Название |
1/2" |
3/4" |
1" |
1 1/4 дюйма |
1 1/2 дюйма |
2" |
|
|
Максимальное рабочее давление (бар) |
16 |
||||||
|
Применимая рабочая температура (°C) |
-10 - 180 |
||||||
|
Регулируемый диапазон давления (бар) |
1 - 12 |
||||||
|
Заводское давление (бар) |
3 |
||||||
|
Значение сопротивления изгибу (Н·м) |
105 |
225 |
340 |
475 |
610 |
1100 |
|
Параметры потока
|
Давление воды (бар) |
Расход воды (м³/ч) |
|||||||
|
1/2" |
3/4" |
1" |
1 1/4 дюйма |
1 1/2 дюйма |
2" |
2 1/2" |
3" |
|
|
1.0 |
0.9 |
2.1 |
3.8 |
5.5 |
7.2 |
13.0 |
21.5 |
33.5 |
|
2.0 |
1.1 |
2.5 |
4.5 |
6.5 |
10 |
13.0 |
28.5 |
43.0 |
|
3.0 |
1.32 |
2.9 |
5.3 |
7.5 |
11.5 |
18.5 |
33.0 |
50.0 |
|
4.0 |
1.5 |
3.2 |
6.0 |
8.5 |
12.8 |
20.5 |
37.0 |
55.5 |
|
5.0 |
1.7 |
3.56 |
6.5 |
9.5 |
13.4 |
22.5 |
41.0 |
61.0 |
|
6.0 |
1.8 |
3.8 |
7.0 |
10.3 |
15.3 |
24.3 |
44.3 |
66.3 |
|
7.0 |
1.9 |
4.08 |
7.5 |
11 |
16.3 |
26.0 |
47.6 |
71.0 |
|
8.0 |
2.06 |
4.3 |
8.0 |
11.5 |
17.3 |
27.8 |
51.0 |
75.0 |
|
9.0 |
2.15 |
4.56 |
8.5 |
12.2 |
18.3 |
29.2 |
53.8 |
79.5 |
|
10.0 |
2.25 |
4.76 |
9.0 |
12.8 |
19.2 |
30.5 |
57.0 |
84.3 |
|
11.0 |
2.32 |
4.82 |
9.2 |
13.3 |
20.1 |
32.0 |
59.3 |
88.5 |
|
12.0 |
2.45 |
5.0 |
9.5 |
14 |
20.8 |
33.3 |
62.3 |
92.3 |

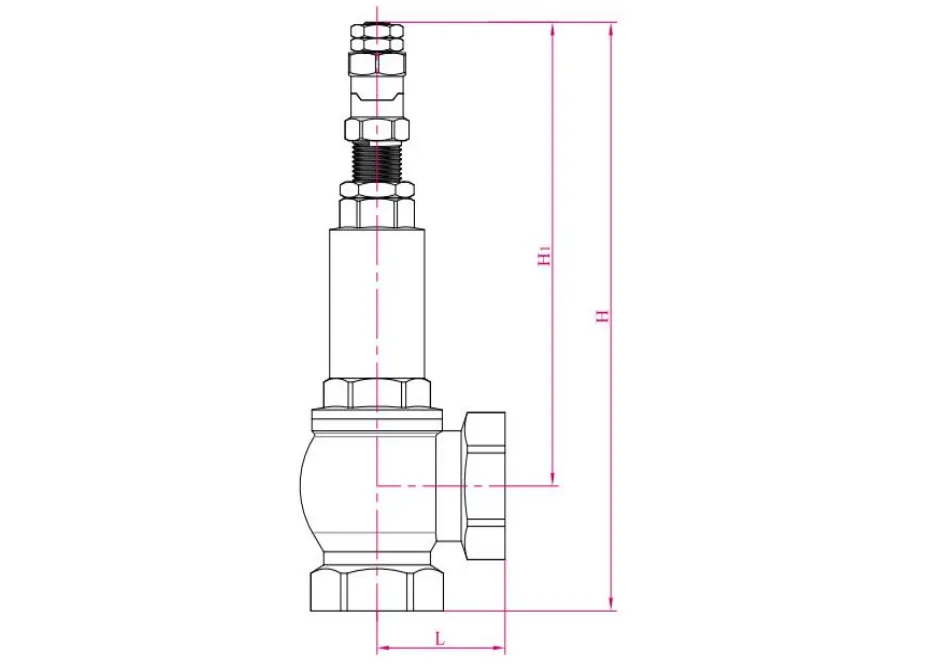

Размер продукта
|
Технические характеристики |
Д (мм) |
Н1 (мм) |
Хм) |
Вес (г) |
|
1/2" |
31.5 |
119 |
143.5 |
400 |
|
3/4" |
38 |
147 |
179 |
670 |
|
1" |
42.5 |
168 |
204 |
960 |
|
1 1/4 дюйма |
53 |
176 |
223 |
1587 |
|
1 1/2 дюйма |
61 |
219 |
273 |
2436 |
|
2" |
73.5 |
258 |
322 |
3960 |

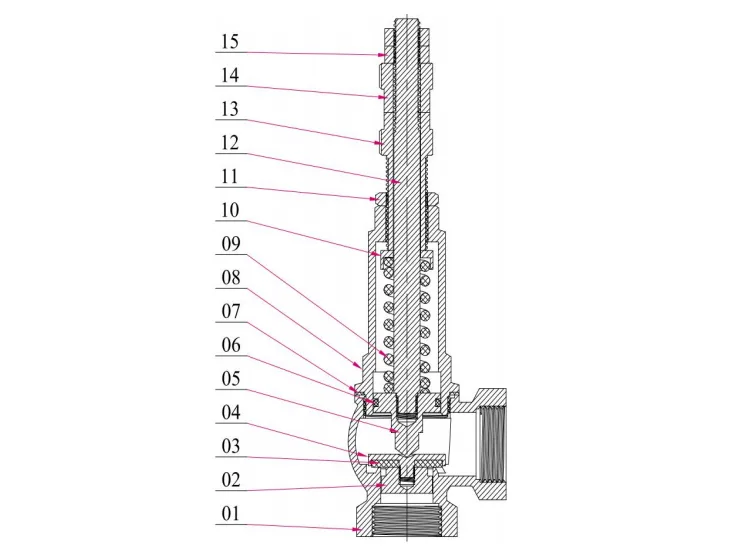

Структура
|
Пункт №. |
Название продукта |
Материал |
|
1 |
Корпус клапана |
HPb59-1 |
|
2 |
Вставка пластины водяного пресса |
HPb59-1 |
|
3 |
Плоская шайба/прокладка |
ЭПДМ |
|
4 |
Водяной пресс-плита |
HPb59-1 |
|
5 |
Сердечник/золотник клапана |
HPb59-1 |
|
6 |
уплотнительное кольцо |
ЭПДМ |
|
7 |
Уплотнительное кольцо/прокладка |
ПТФЭ |
|
8 |
Адаптер / Ниппель |
HPb59-1 |
|
9 |
Весна |
65 Mn (марганцевая сталь) |
|
10 |
Пластина фиксатора пружины |
HPb59-1 |
|
11 |
Стопорная крышка/фиксирующая гайка |
HPb59-1 |
|
12 |
Резьбовой стержень/Винт |
HPb59-1 |
|
13 |
Регулировочная гайка |
HPb59-1 |
|
14 |
Регулировочный колпачок |
HPb59-1 |
|
15 |
Орех |
HPb59-1 |
Предохранительный клапан — это особый тип клапана, открывающие и закрывающие компоненты которого удерживаются в нормально закрытом состоянии под действием внешней силы. Когда давление среды внутри оборудования или трубопроводов превышает заданное значение, это предотвращает превышение давления среды внутри трубы или оборудования за счет сброса среды за пределы системы. Предохранительные клапаны относятся к категории автоматических клапанов и в основном используются в котлах, сосудах под давлением и трубопроводах для контроля давления, чтобы оно не превышало установленный предел, играя жизненно важную защитную роль для личной безопасности и работы оборудования.
Примечание. Перед использованием предохранительные клапаны должны пройти испытание под давлением.
Перед установкой гальванического перепускного предохранительного клапана трубопровод необходимо тщательно очистить и продуть. Это касается того, сможет ли предохранительный клапан правильно работать и выполнять свое предназначение, а также напрямую влияет на его эксплуатационные характеристики, герметичность и показатели расхода.
Положение установки предохранительного клапана
При выборе места установки предохранительного клапана следует учитывать следующие моменты:
1.1 Предохранительный клапан следует устанавливать вертикально в самой чувствительной к давлению точке защищаемой системы или оборудования, например, в верхней части котла;
1.2 Предохранительный клапан должен быть установлен в месте, облегчающем его разборку, периодический осмотр и техническое обслуживание;
Установка впускного трубопровода предохранительного клапана
Предохранительный клапан лучше всего устанавливать вертикально и непосредственно на соединительную трубу котла, без дополнительных подводящих труб. Если необходимо использовать впускной трубопровод, его внутренний диаметр не должен быть меньше входного диаметра предохранительного клапана, и он должен быть как можно короче, чтобы уменьшить сопротивление трубопровода и момент силы, оказываемый силой реакции на выпуске предохранительного клапана на соединение котла.
Установка выпускного трубопровода предохранительного клапана
Чтобы свести к минимуму влияние выпускного трубопровода на работу предохранительного клапана, при установке следует учитывать следующие моменты:
3.1 Внутренний диаметр выпускной трубы должен быть больше диаметра выпускного отверстия предохранительного клапана, чтобы избежать чрезмерного противодавления, которое могло бы повлиять на работу предохранительного клапана;
3.2 Трубопроводы должны иметь адекватную опору, чтобы предотвратить добавление напряжения трубопровода (напряжение при монтаже и термическое напряжение) к предохранительному клапану, которое могло бы повлиять на работу предохранительного клапана;
3.3 В принципе, для каждого предохранительного клапана лучше использовать отдельный сливной патрубок. Если два или более предохранительных клапана используют общую коллекторную трубу (сборную трубу), коллекторная труба должна иметь достаточную площадь нагнетания, а изменение направления потока в месте входа выпускной трубы в коллекторную трубу должно быть как можно меньшим;
3.4 Сливная труба должна иметь соответствующие дренажные отверстия (сливные отверстия) для предотвращения скопления дождя, снега, конденсата и т.п. внутри сливной трубы;
3.5 Неразумно переносить вес выпускной трубы на выпускной патрубок предохранительного клапана; вместо этого он должен поддерживаться специальной опорной конструкцией, которая должна предотвращать перемещение или вибрацию трубопровода из-за силы реакции при срабатывании предохранительного клапана.
Предохранительные клапаны, поставляемые нашей компанией, проходят испытания при комнатной температуре в соответствии со стандартными нормами (заводское давление составляет 3 бар). Однако существует разница температур между фактическим рабочим состоянием предохранительного клапана и заданной температурой в помещении, что приводит к отклонению заданного давления (давления открытия) между заданной комнатной температурой и фактическим рабочим состоянием. По этой причине предохранительные клапаны со значительными перепадами температур должны подвергаться горячей регулировке на месте. Содержание регулировки обычно включает в себя регулировку установочного давления (давления открытия) и регулировку давления нагнетания.

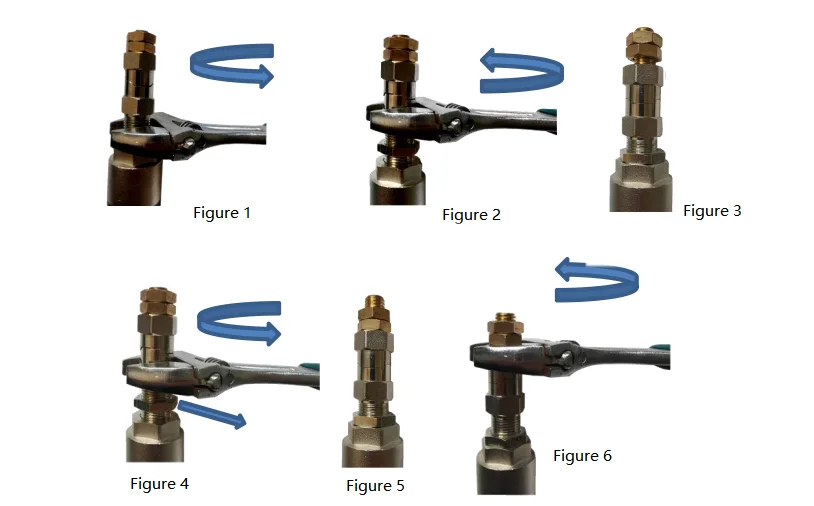

Ослабьте контргайку (рис. 1). В пределах указанного диапазона рабочего давления пружины поверните регулировочную гайку, чтобы изменить степень сжатия пружины и отрегулировать давление открытия. При регулировке сначала медленно увеличивайте давление на входе предохранительного клапана, чтобы клапан дважды открылся. Если давление открытия слишком низкое (сначала уменьшите давление на входе клапана), поверните регулировочную гайку по часовой стрелке (рис. 2). Если давление открытия слишком велико, сначала ослабьте две гайки (рис. 3), а затем поверните регулировочную гайку против часовой стрелки (рис. 4). После настройки требуемого давления открытия затяните контргайку и две гайки (рис. 5).
Ручной тест на вентиляцию
Плоская шайба/прокладка предохранительного клапана и корпус клапана обычно находятся в плотно сжатом, закрытом состоянии. Если не проводить регулярные ручные проверки вентиляции, со временем они могут легко слипнуться друг с другом. В случае возникновения избыточного давления предохранительный клапан может затруднить подачу обычного сигнала тревоги, что потенциально может привести к аварии. Регулярное проведение проверки вентиляции вручную гарантирует, что предохранительный клапан останется чувствительным и надежным в течение длительного времени, что позволяет избежать вышеупомянутых ситуаций.
Предохранительный клапан требует регулярной ручной проверки вентиляции (аккуратно поворачивайте регулировочную крышку по часовой стрелке (рис. 6)).
1. При вентиляции соблюдайте меры безопасности и следите за тем, чтобы выпускное отверстие было чистым;
2. Аккуратно и плавно поверните регулировочный колпачок по часовой стрелке, сделайте паузу на мгновение, а затем плавно поверните его обратно;
3. Регулярную вентиляцию можно проводить раз в неделю, при этом следует вести записи.
