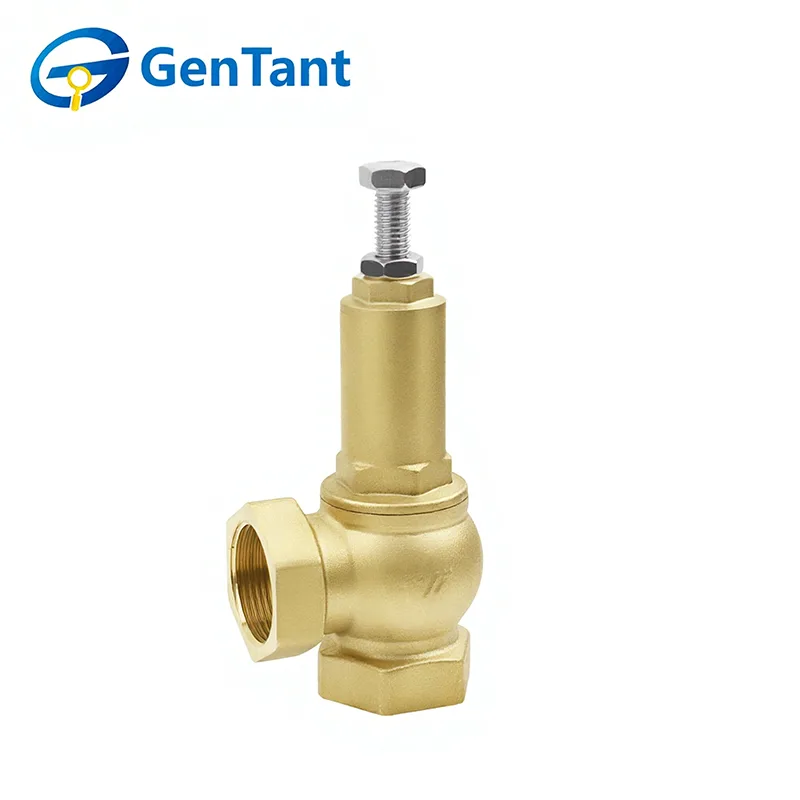

Байпасный предохранительный клапан

Наши клапаны, спроектированные с учетом точности и долговечности, обеспечивают эксплуатационную безопасность и долговечность систем в системах отопления, вентиляции и кондиционирования, промышленных процессах и противопожарной защите. Мы приглашаем инженеров и покупателей ознакомиться с нашими спецификациями, запросить коммерческое предложение и выбрать GenTant в качестве надежного партнера для защиты критически важной инфраструктуры. Свяжитесь с нами сегодня, чтобы обсудить требования вашего проекта.

Характеристики и применение продукта

Байпасный предохранительный клапан обеспечивает критическую защиту от избыточного давления, автоматически открываясь при заданном давлении и отводя избыточный поток. Он отличается точной калибровкой, прочной конструкцией для обеспечения высокой надежности и защитой от несанкционированного доступа для обеспечения стабильных показателей безопасности.

Байпасный предохранительный клапан необходим для защиты насосов, теплообменников и котлов в системах отопления, вентиляции и кондиционирования, промышленных процессах и схемах противопожарной защиты. Оно предотвращает повреждения при внезапных изменениях расхода, запусках системы или скачках давления, обеспечивая непрерывность работы и долговечность оборудования.

Параметр продукта (спецификация)

Техническая спецификация

Параметры потока

Размер продукта

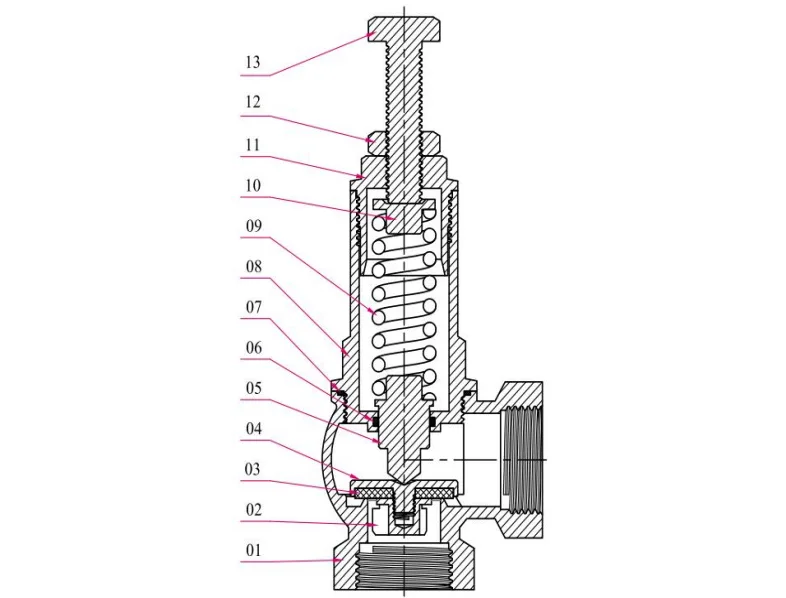

Структура

Принцип работы

Предохранительный клапан — это особый тип клапана, открывающие и закрывающие компоненты которого удерживаются в нормально закрытом состоянии под действием внешней силы. Когда давление среды внутри оборудования или трубопроводов превышает заданное значение, это предотвращает превышение давления среды внутри трубы или оборудования за счет сброса среды за пределы системы. Предохранительные клапаны относятся к категории автоматических клапанов и в основном используются в котлах, сосудах под давлением и трубопроводах для контроля давления, чтобы оно не превышало установленный предел, играя жизненно важную защитную роль для личной безопасности и работы оборудования.

Примечание. Перед использованием предохранительные клапаны должны пройти испытание под давлением.

Инструкция по установке и эксплуатации

Перед установкой предохранительного клапана трубопровод необходимо тщательно очистить и продуть. Это касается того, сможет ли предохранительный клапан правильно работать и выполнять свое предназначение, а также напрямую влияет на его эксплуатационные характеристики, герметичность и показатели расхода.

Положение установки предохранительного клапана

При выборе места установки предохранительного клапана следует учитывать следующие моменты:

1.1 Предохранительный клапан должен быть установлен вертикально в самой чувствительной к давлению точке защищаемой системы или оборудования, например, в верхней части котла;

1.2 Предохранительный клапан должен быть установлен в месте, облегчающем его разборку, периодический осмотр и техническое обслуживание;

Установка впускного трубопровода предохранительного клапана

Предохранительный клапан лучше всего устанавливать вертикально и непосредственно на соединительную трубу котла, без дополнительных подводящих труб. Если необходимо использовать впускной трубопровод, его внутренний диаметр не должен быть меньше входного диаметра предохранительного клапана, и он должен быть как можно короче, чтобы уменьшить сопротивление трубопровода и момент силы, оказываемый силой реакции на выпуске предохранительного клапана на соединение котла.

Установка выпускного трубопровода предохранительного клапана

Чтобы свести к минимуму влияние выпускного трубопровода на работу предохранительного клапана, при установке следует учитывать следующие моменты:

3.1 Внутренний диаметр выпускной трубы должен быть больше диаметра выпускного отверстия предохранительного клапана, чтобы избежать чрезмерного противодавления, которое могло бы повлиять на работу предохранительного клапана;

3.2 Трубопроводы должны иметь адекватную опору, чтобы предотвратить добавление напряжения трубопровода (напряжение при монтаже и термическое напряжение) к предохранительному клапану, которое могло бы повлиять на работу предохранительного клапана;

3.3 В принципе, для каждого предохранительного клапана лучше использовать отдельную сливную трубу. Если два или более предохранительных клапана используют общую коллекторную трубу (сборную трубу), коллекторная труба должна иметь достаточную площадь нагнетания, а изменение направления потока в месте входа выпускной трубы в коллекторную трубу должно быть как можно меньшим;

3.4 Сливная труба должна иметь соответствующие дренажные отверстия (сливные отверстия) для предотвращения скопления дождя, снега, конденсата и т.п. внутри сливной трубы;

3.5 Неразумно переносить вес выпускной трубы на выпускной патрубок предохранительного клапана; вместо этого он должен поддерживаться специальной опорной конструкцией, которая должна предотвращать перемещение или вибрацию трубопровода из-за силы реакции при срабатывании предохранительного клапана.

Руководство по регулировке производительности предохранительного клапана

Предохранительные клапаны, поставляемые нашей компанией, проходят испытания при комнатной температуре в соответствии со стандартными нормами (заводское давление 3 бар). Однако существует разница температур между фактическим рабочим состоянием предохранительного клапана и заданной температурой в помещении, что приводит к отклонению заданного давления (давления открытия) между заданной комнатной температурой и фактическим рабочим состоянием. По этой причине предохранительные клапаны со значительными перепадами температур должны подвергаться горячей регулировке на месте. Содержание регулировки обычно включает в себя регулировку установочного давления (давления открытия) и регулировку давления нагнетания.

Регулировка давления срабатывания и давления нагнетания

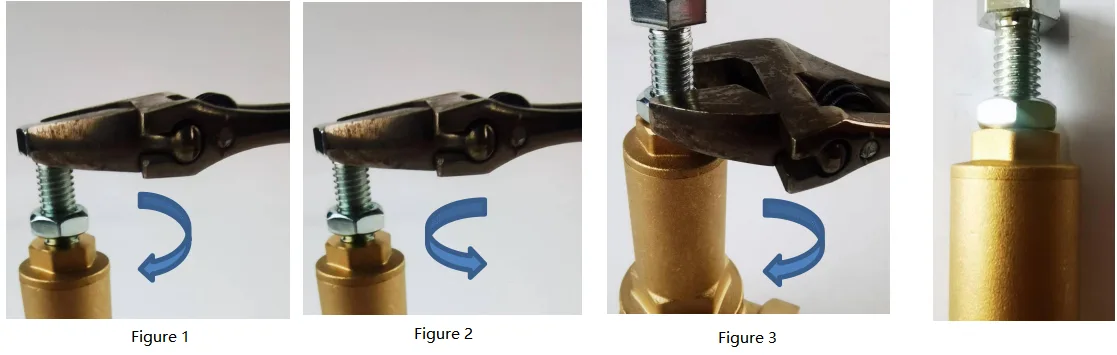

Ослабьте гайку; В пределах указанного диапазона рабочего давления пружины поверните винт, чтобы изменить степень сжатия пружины и отрегулировать давление открытия. При регулировке сначала медленно увеличивайте давление на входе предохранительного клапана, чтобы клапан дважды открылся. Если давление открытия слишком низкое (сначала уменьшите давление на входе клапана), поверните регулировочный винт по часовой стрелке (рис. 1). Если давление открытия слишком велико, поверните регулировочный винт против часовой стрелки (рис. 2). После настройки необходимого давления открытия затяните гайку (рис. 3).
