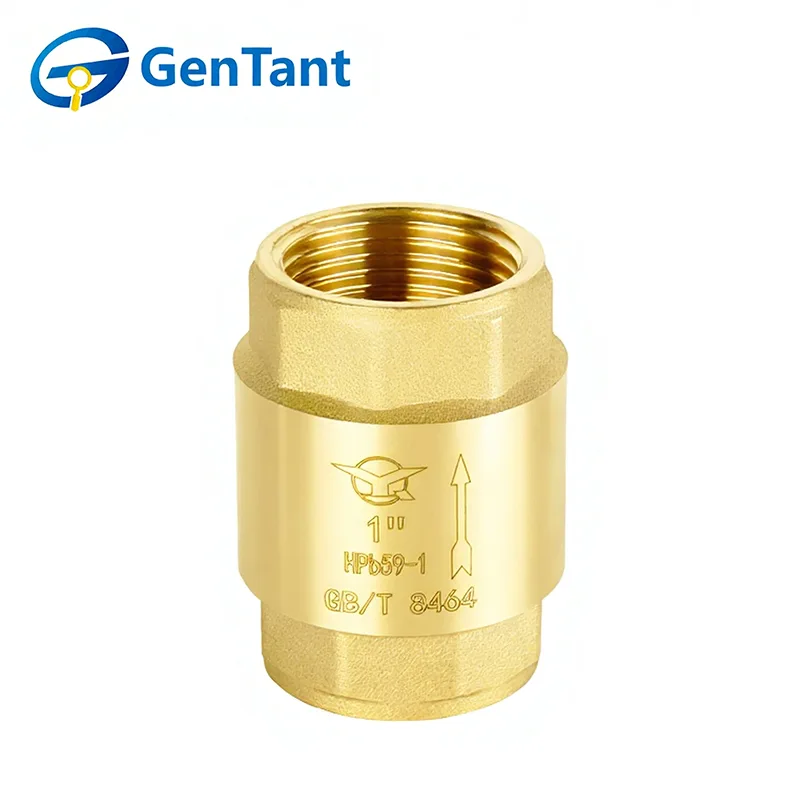

Пружинный обратный клапан

Пружинный обратный клапан — это важное устройство однонаправленного регулирования потока, в котором используется внутренний пружинный механизм для обеспечения надежного уплотнения и быстрого реагирования. Его основная функция — автоматически разрешать поток жидкости или газа в одном направлении, предотвращая при этом обратный поток или обратный поток. Когда давление вперед превышает калиброванную силу пружины, диск клапана открывается; когда поток останавливается или пытается повернуть вспять, пружина немедленно прижимает диск к седлу, создавая плотное уплотнение. Это быстрое действие защищает насосы, компрессоры и системы трубопроводов от повреждений, вызванных гидравлическим ударом, скачками давления и загрязнением обратного потока. Это важно для поддержания целостности системы в различных приложениях, от водоснабжения и отопления, вентиляции и кондиционирования до промышленной обработки и орошения.

Характеристики и применение продукта

Пружинный обратный клапан — это автоматический клапан, который позволяет жидкости течь в одном направлении, предотвращая обратный поток, используя подпружиненный диск для быстрой и надежной работы. Компактная конструкция, герметичное уплотнение и низкий перепад давления делают его пригодным для систем водоснабжения, отопления, вентиляции и кондиционирования воздуха и промышленных трубопроводов. Широко используемый для защиты насосов, трубопроводов и оборудования, он обеспечивает безопасность системы, предотвращает гидравлический удар и поддерживает стабильный поток.

Параметр продукта

1. Номинальное давление: 1,6 МПа.

2. Рабочая среда: вода, неагрессивные и негорючие газы.

3. Рабочая температура: -10°C ≤ T ≤ 120°C.

4. Резьба соответствует стандарту ISO228.

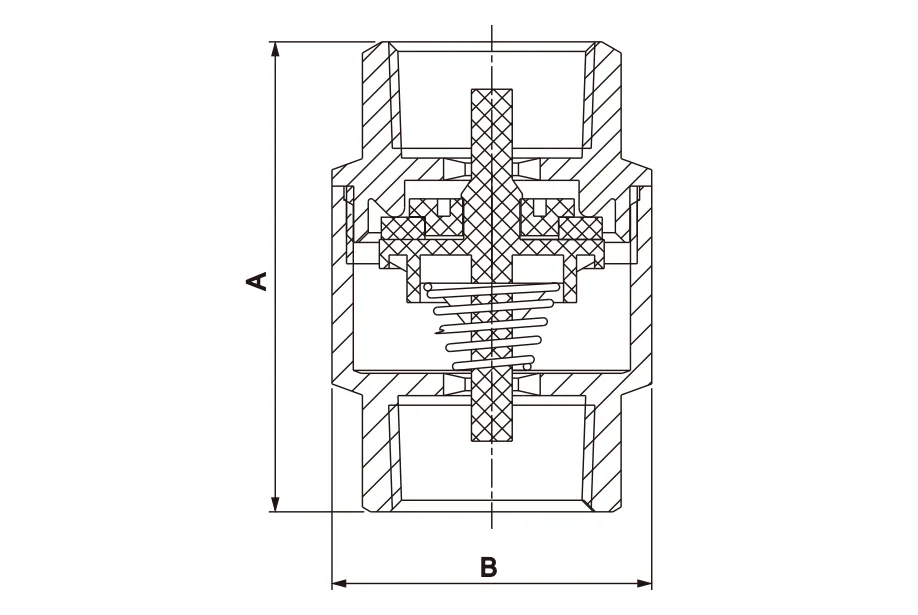

Размер продукта

Рекомендации по установке

1. Перед установкой клапана тщательно очистите и подготовьте систему трубопроводов.

2. Перед установкой снимите все защитные торцевые крышки и осмотрите отверстия клапана и посадочные поверхности, чтобы убедиться в их чистоте.

3. Обеспечьте достаточную поддержку клапана, чтобы избежать нагрузки от соединения трубопроводов.

4. Убедитесь, что номинальные значения давления и температуры клапана соответствуют предполагаемым условиям эксплуатации.

5. Перед вводом клапана в эксплуатацию полностью переключите его из открытого положения в закрытое, чтобы убедиться в плавности работы.

6.После установки убедитесь, что уплотнительная гайка затянута должным образом.

Примечание 1. Пружинный обратный клапан можно устанавливать на горизонтальных или вертикальных трубопроводах с восходящим потоком или в промежуточных положениях при условии, что шарнирный штифт на обратных клапанах поворотного типа остается горизонтальным. Установите обратные клапаны на достаточном расстоянии от выпускных отверстий насоса или других источников турбулентного потока. Подробную информацию см. в соответствующем техническом бюллетене.

Примечание 2. Некоторые пружинные обратные клапаны могут иметь внутреннюю упаковку для защиты диска во время транспортировки. Перед установкой удалите весь такой упаковочный материал.

Инструкция по эксплуатации

Обратные клапаны работают автоматически и не требуют ручного вмешательства.

Осмотр и техническое обслуживание

1. Регулярный осмотр и профилактическое обслуживание, как правило, не требуются, за исключением периодической регулировки уплотнения штока и периодического переключения клапана из открытого в закрытое положение.

2. Если возникла утечка из сальника, затяните гайку сальника по часовой стрелке примерно на четверть оборота (или до тех пор, пока утечка не прекратится), чтобы увеличить давление уплотнения на сальник штока. Никогда не набивайте клапан, пока он находится под давлением в системе.

3. При замене штока клапана также замените упаковочный материал.

Запасные части

В нормальных условиях эксплуатации запасные части требуются редко. Рекомендуемые запасные части для каждого типа клапана включают в себя: Диск, держатель и шарнир в сборе.

При заказе деталей укажите номер клапана, размер, требуемую деталь и приблизительный возраст.

Обслуживание

1.Регулярная уборка. Во избежание влияния примесей и отложений в трубопроводе на обратный клапан необходимо регулярно очищать цельномедный горизонтальный обратный клапан и внутреннюю часть трубопровода.

2.Обратите внимание на чередование подачи холодной и горячей воды. Частое открытие и закрытие обратного клапана может привести к повреждению, поэтому следует избегать чередования операций с холодной и горячей водой.

3. Обратите внимание на давление. При использовании цельномедного горизонтального обратного клапана следует обратить внимание на ситуацию с давлением внутри трубопровода, поскольку чрезмерно высокое давление окажет неблагоприятное воздействие на обратный клапан. Короче говоря, полностью медный горизонтальный обратный клапан является широко используемым устройством в трубопроводных системах, его использование и обслуживание очень просты и легки. При фактическом использовании пользователи должны работать и обслуживать в соответствии с вышеуказанными требованиями, чтобы обеспечить эффект от использования.
