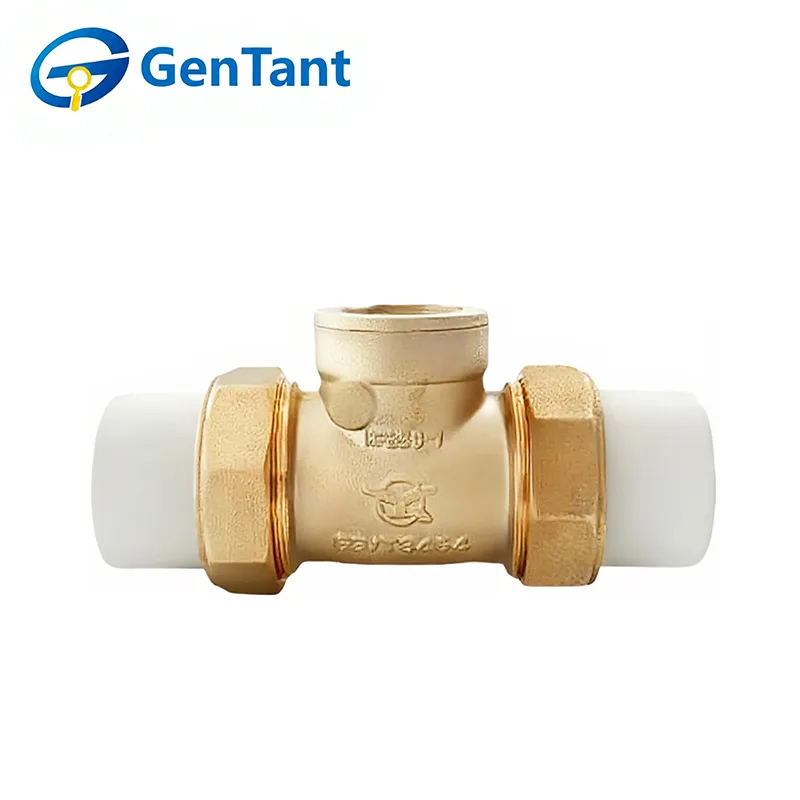

Горизонтальный обратный клапан PPR

Горизонтальный обратный клапан PPR — это специализированное однонаправленное устройство регулирования потока, предназначенное для интеграции в трубопроводные системы из полипропиленового статистического сополимера (PPR). Его основная функция заключается в автоматическом разрешении потока жидкости в заданном прямом направлении и мгновенном уплотнении для предотвращения любого обратного потока или обратного потока при уменьшении или прекращении давления. Этот механизм жизненно важен для защиты компонентов системы PPR, таких как насосы, счетчики и нагревательные элементы, от повреждений, вызванных гидравлическим ударом и обратными скачками давления. Он обеспечивает эксплуатационную безопасность и стабильность технологических процессов в жилых и коммерческих помещениях, включая распределение питьевой воды, полы с подогревом и солнечные тепловые системы.

Характеристики и применение продукта

Горизонтальный обратный клапан PPR имеет корпус из устойчивого к коррозии полипропиленового рандом-сополимера, обеспечивающего совместимость с питьевой водой и химическими системами. Его интегрированная конструкция поворотного диска обеспечивает прямой поток с низким сопротивлением, обеспечивая при этом плотное автоматическое предотвращение обратного потока. Компактный и легкий, он обеспечивает простую установку раструбной сварки горячей сваркой и надежную работу, не требующую технического обслуживания.

Широко используется в трубопроводных сетях PPR для бытового и коммерческого водоснабжения, транспортировки химикатов, ирригации и систем отопления, вентиляции и кондиционирования. Он эффективно предотвращает обратный поток в горизонтальных трубопроводах, защищая насосы и поддерживая безопасность системы в системах с питьевой водой, промышленными жидкостями и циркуляцией низкого давления.

Параметр продукта

1. Номинальное давление: 1,6 МПа.

2. Рабочая среда: вода.

3. Рабочая температура: -10°C ≤ T ≤ 100°C.

4.Резьба соответствует стандарту ISO228.

Рекомендации по установке

1. Перед установкой клапана тщательно очистите и подготовьте систему трубопроводов.

2. Перед установкой снимите все защитные торцевые крышки и осмотрите отверстия клапана и посадочные поверхности, чтобы убедиться в их чистоте.

3. Обеспечьте достаточную поддержку клапана, чтобы избежать нагрузки от соединения трубопроводов.

4. Убедитесь, что номинальные значения давления и температуры клапана соответствуют предполагаемым условиям эксплуатации.

5. Перед вводом клапана в эксплуатацию полностью переключите его из открытого положения в закрытое, чтобы убедиться в плавности работы.

6.После установки убедитесь, что уплотнительная гайка затянута должным образом.

Примечание 1. Горизонтальный обратный клапан PPR можно устанавливать на горизонтальных или вертикальных трубопроводах с восходящим потоком или в промежуточных положениях при условии, что шарнирный штифт на обратных клапанах поворотного типа остается горизонтальным. Установите обратные клапаны на достаточном расстоянии от выпускных отверстий насоса или других источников турбулентного потока. Подробную информацию см. в соответствующем техническом бюллетене.

Примечание 2. Некоторые обратные клапаны могут иметь внутреннюю упаковку для защиты диска во время транспортировки. Перед установкой удалите весь такой упаковочный материал.

Инструкция по эксплуатации

Горизонтальный обратный клапан PPR работает автоматически и не требует ручного вмешательства.

Осмотр и техническое обслуживание

1. Регулярный осмотр и профилактическое обслуживание, как правило, не требуются, за исключением периодической регулировки уплотнения штока и периодического переключения клапана из открытого в закрытое положение.

2. Если возникла утечка из сальника, затяните гайку сальника по часовой стрелке примерно на четверть оборота (или до тех пор, пока утечка не прекратится), чтобы увеличить давление уплотнения на сальник штока. Никогда не набивайте клапан, пока он находится под давлением в системе.

3. При замене штока клапана также замените упаковочный материал.

Запасные части

В нормальных условиях эксплуатации запасные части требуются редко. Рекомендуемые запасные части для каждого типа клапана включают в себя: Диск, держатель и шарнир в сборе.

При заказе деталей укажите номер клапана, размер, требуемую деталь и приблизительный возраст.

Обслуживание

1.Регулярная уборка. Во избежание влияния примесей и отложений в трубопроводе на обратный клапан необходимо регулярно очищать цельномедный горизонтальный обратный клапан и внутреннюю часть трубопровода.

2.Обратите внимание на чередование подачи холодной и горячей воды. Частое открытие и закрытие обратного клапана может привести к повреждению, поэтому следует избегать чередования операций с холодной и горячей водой.

3. Обратите внимание на давление. При использовании цельномедного горизонтального обратного клапана следует обратить внимание на ситуацию с давлением внутри трубопровода, поскольку чрезмерно высокое давление окажет неблагоприятное воздействие на обратный клапан. Короче говоря, полностью медный горизонтальный обратный клапан является широко используемым устройством в трубопроводных системах, его использование и обслуживание очень просты и легки. При фактическом использовании пользователи должны работать и обслуживать в соответствии с вышеуказанными требованиями, чтобы обеспечить эффект от использования.
