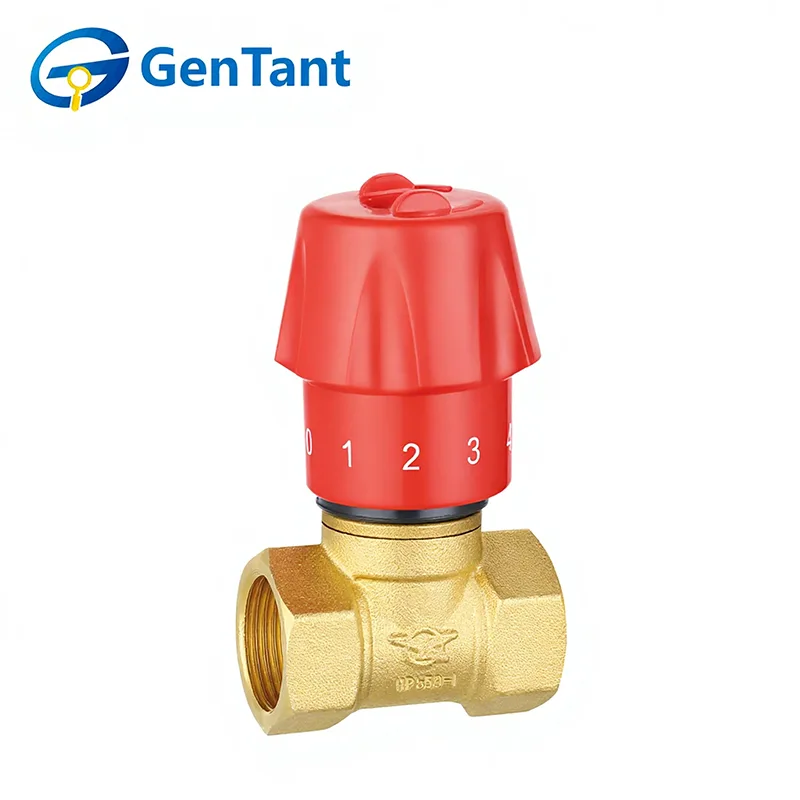

Шаровой клапан управления потоком

Шаровой клапан управления потоком — это прецизионное устройство, предназначенное для точного модуляции и регулирования потока жидкости в системе трубопроводов. Его основная функция — обеспечить точный и стабильный контроль над расходом, давлением и объемом, а не просто служить устройством включения/выключения. Это достигается за счет особой внутренней конструкции, в которой диск или плунжер перемещается линейно перпендикулярно седлу, что позволяет постепенно ограничивать или открывать путь потока. Такая конструкция обеспечивает превосходные характеристики дросселирования, позволяя операторам точно устанавливать и поддерживать желаемый уровень потока. Это важно в приложениях, требующих постоянного управления потоком, таких как балансировка в гидравлических системах HVAC, управление процессами в промышленных условиях и регулирование давления в водопроводных сетях.

Характеристики и применение продукта

Шаровые клапаны управления потоком предназначены для высокоточного регулирования и регулирования в коммерческих и жилых системах водоснабжения. Их основной особенностью является уникальная внутренняя конструкция с заглушкой и седлом, которая позволяет точно регулировать скорость потока и давление. Эти клапаны необходимы для балансировки контуров отопления, вентиляции и кондиционирования, управления питательной водой котла и контроля дозирования химикатов при очистке воды. Их способность поддерживать стабильный поток в различных условиях обеспечивает эффективность системы и предотвращает износ оборудования.

Параметр продукта

Техническая спецификация

Номинальное давление: 1,6 МПа

Рабочая среда: вода, масло, неагрессивные и негорючие газы.

Рабочая температура: -20°C ≤ T ≤ 150°C

Резьба соответствует стандарту ISO 228.

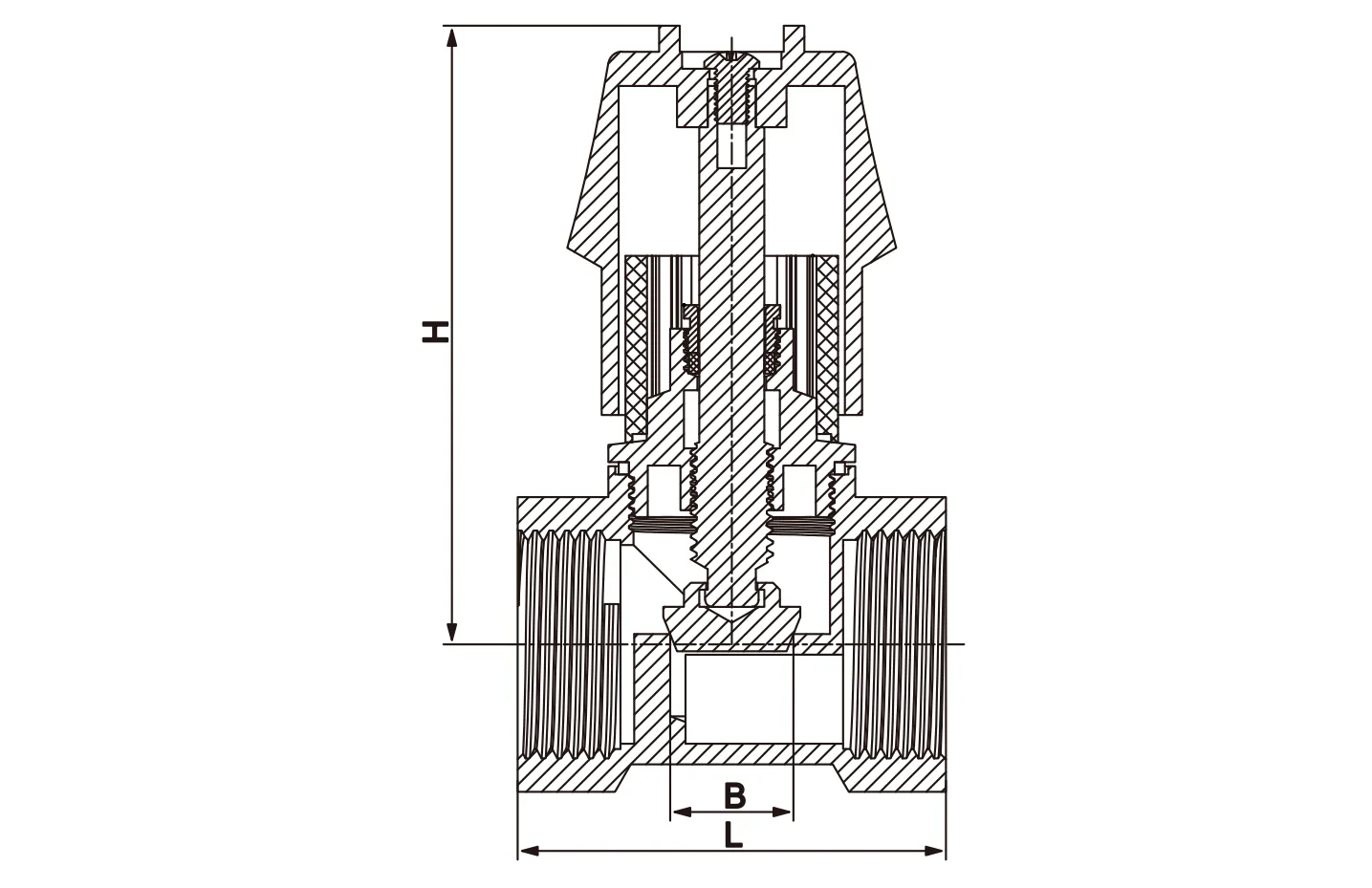

Размер продукта

Рекомендации по установке

1. Перед установкой клапана тщательно очистите и подготовьте систему трубопроводов.

2. Перед установкой снимите все защитные торцевые крышки и осмотрите отверстия клапана и посадочные поверхности, чтобы убедиться в их чистоте.

3. Обеспечьте достаточную поддержку клапана, чтобы избежать нагрузки от соединения трубопроводов.

4. Убедитесь, что номинальные значения давления и температуры клапана соответствуют предполагаемым условиям эксплуатации.

5. Перед вводом клапана в эксплуатацию полностью переключите его из открытого положения в закрытое, чтобы убедиться в плавности работы.

6.После установки убедитесь, что уплотнительная гайка затянута должным образом.

7. Для клапанов регулирования расхода рекомендуется устанавливать шток вертикально, а рукоятку управления сверху.

Инструкция по эксплуатации

Задвижки и шаровые краны управляются вручную. Поверните ручку против часовой стрелки, чтобы открыть, и по часовой стрелке, чтобы закрыть.

Осмотр и техническое обслуживание

1. Регулярный осмотр и профилактическое обслуживание, как правило, не требуются, за исключением периодической регулировки уплотнения штока и периодического переключения клапана из открытого в закрытое состояние.

2. Если произошла утечка из сальника, затяните гайку сальника по часовой стрелке примерно на четверть оборота (или до тех пор, пока утечка не прекратится), чтобы увеличить давление уплотнения на сальник штока. Никогда не набивайте клапан, пока он находится под давлением в системе.

3. При замене штока клапана также замените упаковочный материал.

Запасные части

В нормальных условиях эксплуатации запасные части требуются редко. Рекомендуемые запасные части для каждого типа клапана включают:

Проходные клапаны: ручка, гайка ручки, сальник, сальник, гайка сальника, диск и седло.

При заказе деталей укажите номер клапана, размер, требуемую деталь и приблизительный возраст.
