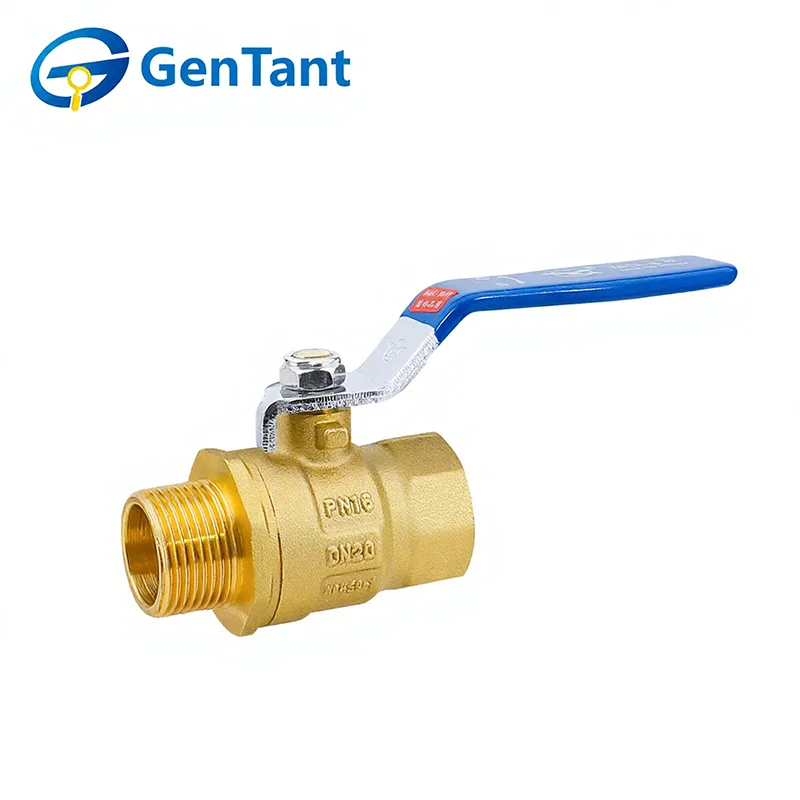

Шаровой клапан с наружной и внутренней резьбой

Шаровой кран с наружной внутренней резьбой — это очень практичный и универсальный четвертьоборотный запорный клапан, предназначенный для гибкого соединения в системах трубопроводов с резьбой. Его основная функция – обеспечить надежное двухпозиционное регулирование потока жидкости путем поворота шара со сквозным отверстием на 90 градусов. Эта простая операция обеспечивает полный поток в открытом состоянии и надежное уплотнение в закрытом состоянии. Определяющей конструктивной особенностью является комбинация одного конца с наружной (внешней) и одной внутренней (внутренней) резьбой, что позволяет использовать его в качестве прямого переходника между трубами или фитингами различной конфигурации, упрощая установку и уменьшая потребность в дополнительных соединителях в системах водоснабжения, газа, воды и промышленных жидкостей.

Характеристики и применение продукта

Шаровые краны с наружной внутренней резьбой имеют один конец с внутренней и один конец с наружной резьбой, что обеспечивает универсальное прямое соединение между различными трубопроводными фитингами и приборами. Такая конструкция сводит к минимуму необходимость в дополнительных адаптерах, экономя место и уменьшая потенциальные точки утечек. Они широко применяются в соединениях бытовых котлов, водомерных установках и коллекторах систем отопления, вентиляции и кондиционирования. Их быстрый поворот на четверть оборота обеспечивает эффективное управление потоком для подрядчиков и монтажников.

Параметр продукта

Техническая спецификация

Номинальное давление: 1,6 МПа

Рабочая среда: вода, масло, неагрессивные и негорючие газы.

Рабочая температура: -10°C ≤ T ≤ 120°C

Резьба соответствует стандарту ISO 228.

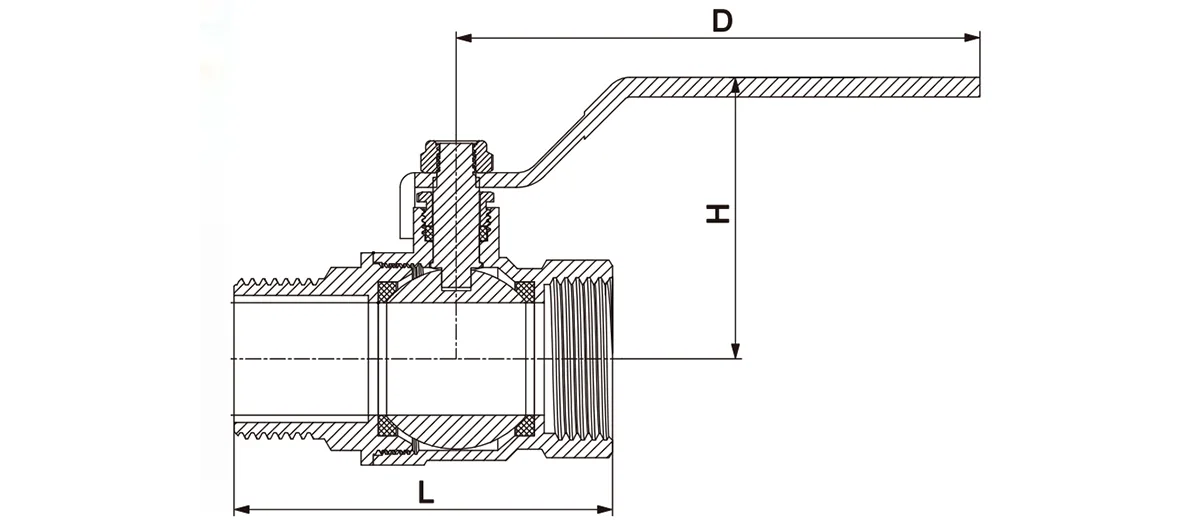

Размер продукта

Особенности и преимущества продукта

Шаровые краны GenTant с наружной и внутренней резьбой предназначены для быстрого закрытия и надежной активации потока.

Материал премиум-класса: изготовлен из высококачественной латуни HPb59-1 (национальный стандарт).

Оптимальный поток: обеспечивает минимально возможное сопротивление потоку (фактически нулевое).

Высокая производительность: Способен выдерживать большие перепады давления во время закрытия.

Быстрая работа: некоторые модели имеют скорость открытия/закрытия от 0,05 до 0,1 с, что идеально подходит для автоматизированных систем.

Компактный дизайн: легкий и компактный, что позволяет легко интегрировать его в разнообразные трубопроводные сети.

Рекомендации по установке

Чтобы обеспечить долгосрочную работу и предотвратить повреждение конструкции, установку должны выполнять квалифицированные специалисты.

Подготовка: Убедитесь, что система трубопроводов чистая. Снимите защитные колпачки и осмотрите порты на наличие мусора.

Выравнивание: Убедитесь, что соединительные трубы идеально выровнены. Чрезмерное смещение создает напряжение при установке, которое может привести к повреждению клапана.

Правильный инструмент: используйте гаечный ключ или трубные щипцы с соответствующим крутящим моментом на шестиугольной или восьмиугольной части клапана, ближайшей к затягиваемой резьбе. Никогда не прикладывайте силу к противоположному концу, так как это может деформировать корпус.

Уплотнение резьбы: Используйте герметик из ПТФЭ только для резьбы труб. Следуйте стандартам ISO 228 по длине резьбы; не затягивайте слишком сильно, так как «затягивание» резьбы может привести к повреждению внутренних уплотняющих поверхностей.

Поддержка системы: Обеспечьте достаточную поддержку, чтобы вес трубопровода не оказывал нагрузку на клапан.

Предварительная проверка: убедитесь, что номинальные значения давления и температуры соответствуют системе, и один раз выполните полный цикл клапана (открытие/закрытие) перед вводом в эксплуатацию.

Инструкция по эксплуатации

Функция: Шаровые краны с наружной и внутренней резьбой предназначены только для работы в режиме включения/выключения. Их следует держать полностью открытыми или полностью закрытыми, и их нельзя использовать для дросселирования (регулирования расхода).

Механизм: Это двунаправленные клапаны. Положение ручки указывает направление потока.

Предотвращение гидроудара: Не закрывайте клапан слишком резко, чтобы избежать эффекта «гидравлического удара» (внезапных скачков давления).

Использование ручки: Используйте только ручку, поставляемую заводом-изготовителем. Никогда не используйте удлинители для увеличения рычага, поскольку чрезмерный крутящий момент может повредить внутренние компоненты.

Осмотр и обслуживание

Общий уход: Обычно регулярное техническое обслуживание не требуется, за исключением периодической проверки цикличности и уплотнения штока.

Фильтрация: На входе в систему настоятельно рекомендуется установить фильтр для защиты внутреннего уплотнения клапана.

Контроль утечек: В случае утечки через шток затяните гайку уплотнения по часовой стрелке на 1/4 оборота. Уплотнение из ПТФЭ предназначено для компенсации.

Предупреждение по технике безопасности: Никогда не пытайтесь переупаковывать или разбирать клапан, пока система находится под давлением. Всегда сначала сбрасывайте давление.

Запрещена разборка: Мы не рекомендуем разбирать двухкомпонентные клапаны для замены деталей, так как это обычно нарушает целостность корпуса и хвостовика.
