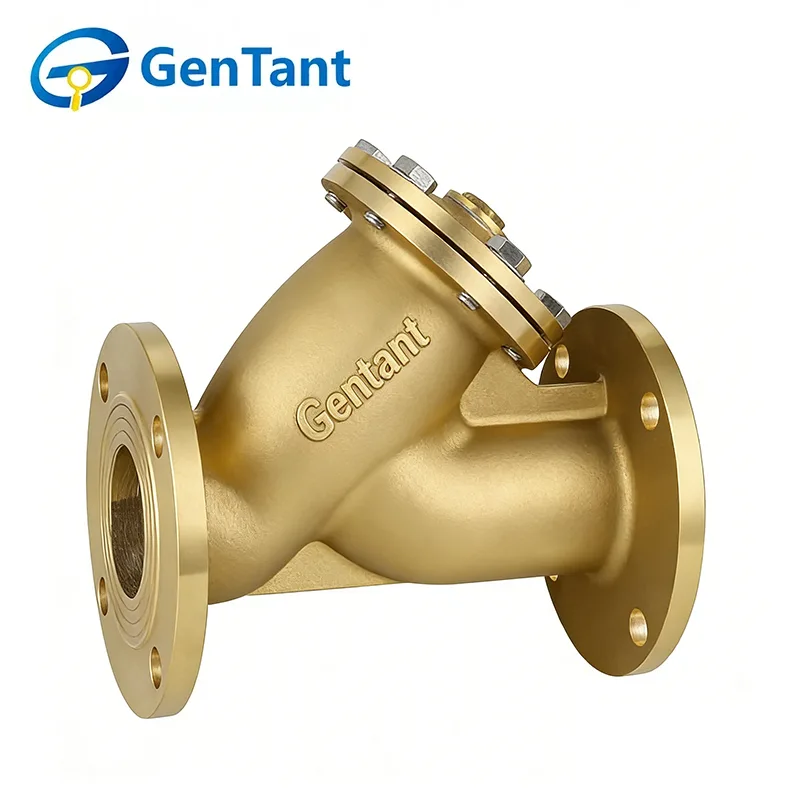

Фланцевый сетчатый клапан

Фланцевые фильтрующие клапаны являются важными компонентами, предназначенными для фильтрации мусора, частиц и примесей из жидкостей и газов, защиты трубопроводов и оборудования, расположенного ниже по потоку, обеспечивая при этом бесперебойную и эффективную работу системы. Благодаря конструкции с фланцевым соединением эти клапаны обеспечивают надежную установку, простоту обслуживания и высокую пропускную способность, что делает их идеальными для промышленного, химического и энергетического применения.

Характеристики и применение продукта

Фланцевые сетчатые клапаны характеризуются фланцевыми концами с болтовым соединением, которые обеспечивают превосходную структурную целостность и герметичное уплотнение для трубопроводов большого диаметра. Их основной особенностью является простота технического обслуживания, позволяющая быстро снимать фильтрующий элемент в системах с высоким расходом. Они широко применяются в сетях коммерческих зданий, системах противопожарной защиты и больших холодильных машинах HVAC, где требуются надежные соединения и надежная защита от крупного мусора.

Параметр продукта

Техническая спецификация

Номинальное давление: 1,6 МПа

Рабочая среда: вода, масло, неагрессивные и негорючие газы.

Рабочая температура: -20°C ≤ T ≤ 150°C

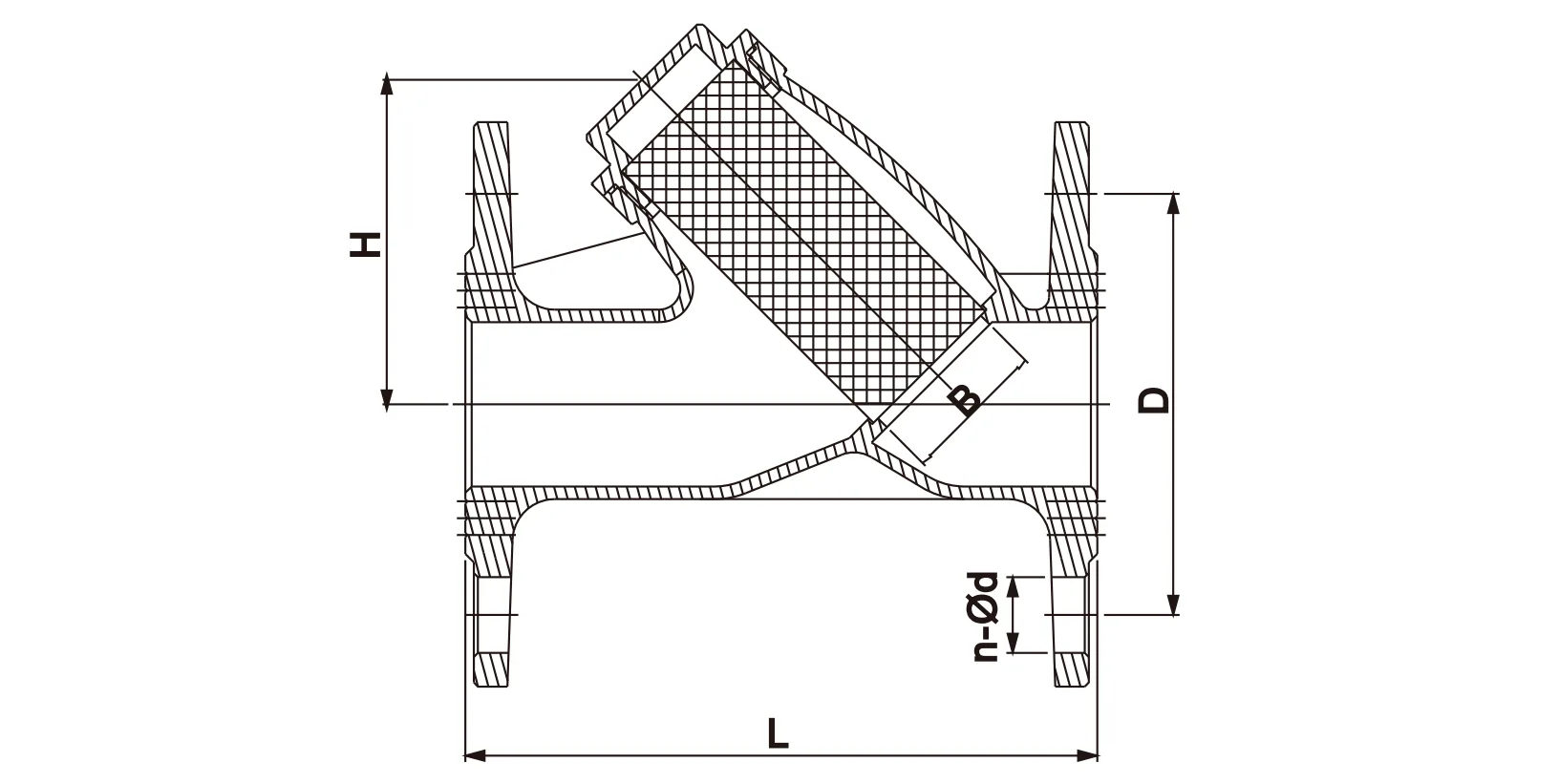

Размер продукта

Рекомендации по установке

Подготовка системы: Перед установкой убедитесь, что трубопровод промыт от строительного мусора. Снимите защитные колпачки и убедитесь, что внутренняя сетка установлена ​​правильно.

Направленный поток: Фланцевые сетчатые клапаны являются однонаправленными. Убедитесь, что стрелка на корпусе клапана указывает в направлении потока жидкости. Для Y-образных фильтров корпус сетки должен быть направлен вниз, чтобы сила тяжести способствовала сбору мусора.

Правильный инструмент: используйте гаечный ключ только на шестигранном конце, ближайшем к трубе, на которой нарезается резьба. Не прилагайте крутящий момент к корпусу клапана, так как это может привести к необратимой деформации.

Уплотнение резьбы: Используйте ленту из ПТФЭ или герметик исключительно на наружной трубной резьбе. Не допускайте попадания излишков герметика в клапан, так как он может засорить сетку фильтра.

Расстояние: Убедитесь, что под крышкой сетчатого фильтра имеется достаточный зазор, чтобы можно было снять сетку и очистить ее во время будущего технического обслуживания.

Инструкция по эксплуатации

Функция: Эти фланцевые сетчатые клапаны предназначены только для механической фильтрации. Это пассивные компоненты, защищающие последующее оборудование, такое как насосы, счетчики и теплообменники.

Первоначальный ввод в эксплуатацию: После запуска системы следите за падением давления на сетчатом фильтре. Значительное падение указывает на то, что на сетке накопился первоначальный «запусковой» мусор и требуется немедленная очистка.

Пределы давления: убедитесь, что условия эксплуатации не превышают указанные номинальные значения давления и температуры, чтобы предотвратить выход корпуса из строя.

Осмотр и обслуживание

Регулярная очистка: Периодически отвинчивайте крышку сетчатого фильтра, чтобы снять и очистить сетку из нержавеющей стали. Частота зависит от уровня осадка в жидкости.

Проверка уплотнения: Проверяйте прокладку крышки или уплотнительное кольцо каждый раз, когда сетчатый фильтр открыт. Замените, если видны какие-либо признаки износа или сплющивания, чтобы предотвратить утечки.

Уход за фильтром: Очистите сетку мягкой щеткой и водой. Не используйте поврежденный или деформированный экран, поскольку обойденный мусор может повредить последующие компоненты.

Протокол безопасности: никогда не пытайтесь открыть крышку сетчатого фильтра, пока система находится под давлением. Перед обслуживанием изолируйте секцию и сбросьте все внутреннее давление.

Компенсация уплотнения: Если в крышке возникает утечка, слегка затяните крышку. Если утечка сохраняется, замените прокладку, а не перетягивайте ее.
