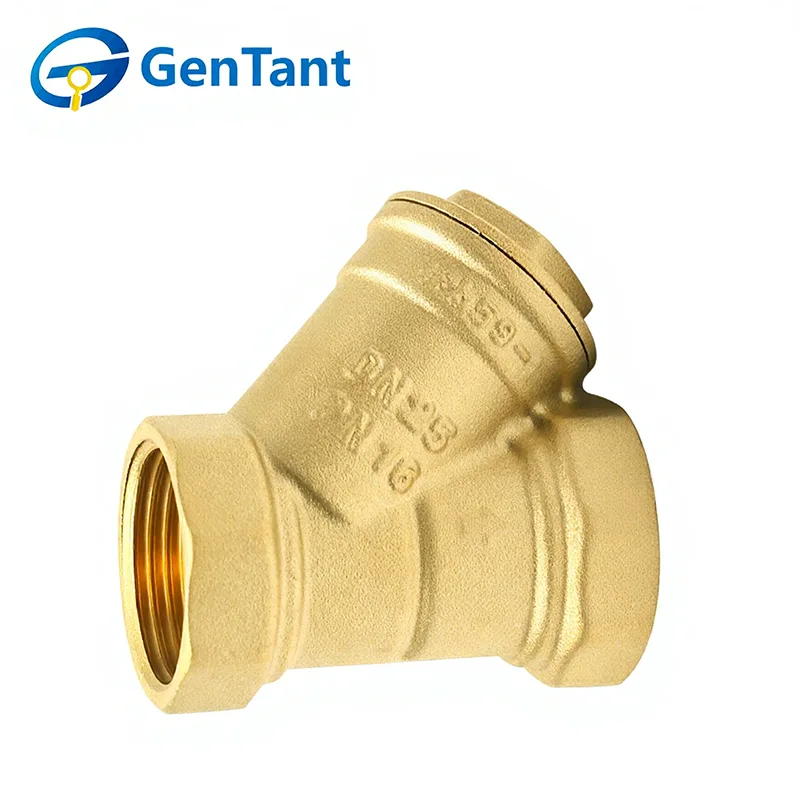

Y-образный сетчатый клапан

В нашем портфолио, являющегося надежным мировым поставщиком, имеется универсальный сетчатый клапан Y-типа и сетчатые фильтры, соответствующие строгим международным стандартам. Приобретайте надежные решения для фильтрации от GenTant, чтобы получить выгоду от конкурентоспособных оптовых цен, профессионального OEM-производства и 100% качества, проверенного на заводе. Мы приглашаем глобальных дистрибьюторов и подрядчиков начать оптовые закупки и воспользоваться нашей логистической и технической поддержкой мирового класса. Защитите целостность вашей трубопроводной системы с помощью проверенной технологии фильтрации GenTant.

Характеристики и применение продукта

Фильтрующий клапан Y-типа является важным защитным компонентом и представляет собой цилиндрический сетчатый фильтр, расположенный в диагональном Y-образном ответвлении. Такая конструкция позволяет улавливать песок, окалину и мусор с минимальным перепадом давления. Его основное применение — в коммерческих системах отопления, вентиляции и кондиционирования воздуха и бытовых водопроводах, где он устанавливается перед дорогостоящим оборудованием, таким как насосы и счетчики, для предотвращения засорения. Компактная форма делает его идеальным для ограниченного пространства в технических помещениях зданий.

Параметр продукта

Техническая спецификация

Номинальное давление: 1,6 МПа

Рабочая среда: вода, масло, неагрессивные и негорючие газы.

Рабочая температура: -10°C ≤ T ≤ 120°C

Резьба соответствует стандарту ISO 228.

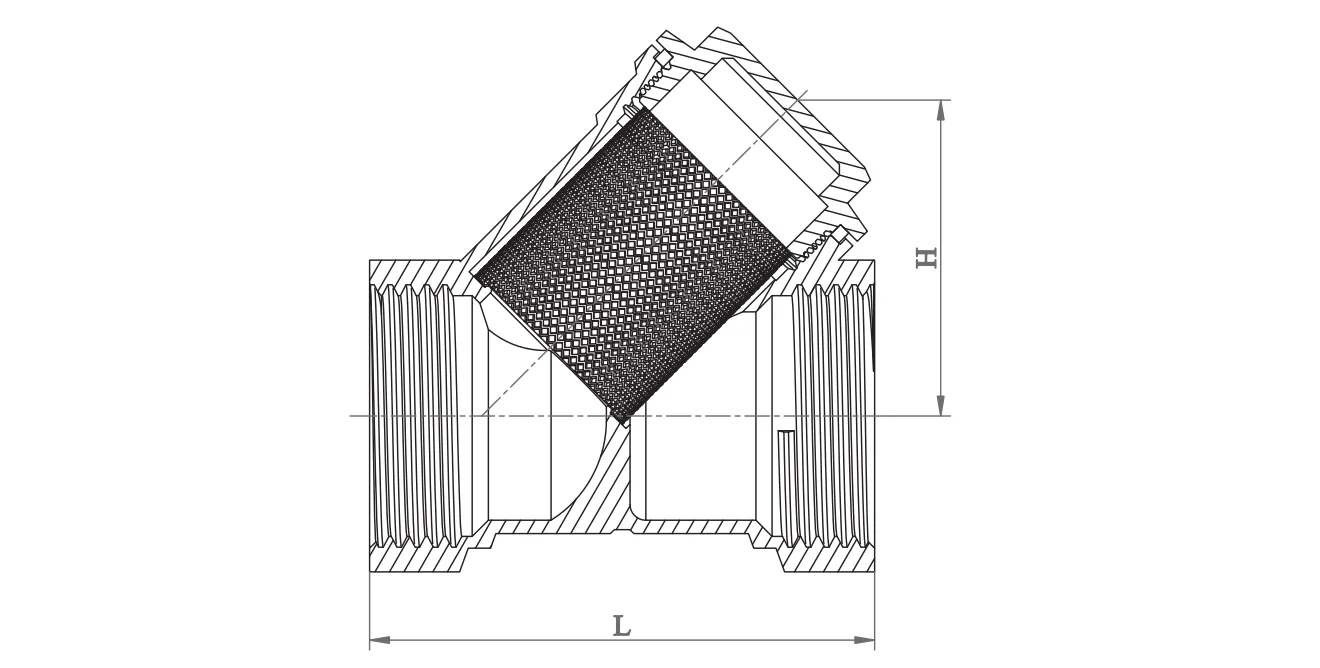

Размер продукта

Рекомендации по установке

Подготовка системы: Перед установкой убедитесь, что трубопровод промыт от строительного мусора. Снимите защитные колпачки и убедитесь, что внутренняя сетка установлена ​​правильно.

Направленный поток: Фильтры являются однонаправленными. Убедитесь, что стрелка на корпусе клапана указывает в направлении потока жидкости. Для сетчатого клапана Y-типа корпус сетки должен быть направлен вниз, чтобы сила тяжести способствовала сбору мусора.

Правильный инструмент: используйте гаечный ключ только на шестигранном конце, ближайшем к трубе, на которой нарезается резьба. Не прилагайте крутящий момент к корпусу клапана, так как это может привести к необратимой деформации.

Уплотнение резьбы: Используйте ленту из ПТФЭ или герметик исключительно на наружной трубной резьбе. Не допускайте попадания излишков герметика в клапан, так как он может засорить сетку фильтра.

Расстояние: Убедитесь, что под крышкой сетчатого фильтра имеется достаточный зазор, чтобы можно было снять сетку и очистить ее во время будущего технического обслуживания.

Инструкция по эксплуатации

Функция: Эти клапаны предназначены только для механической фильтрации. Это пассивные компоненты, защищающие последующее оборудование, такое как насосы, счетчики и теплообменники.

Первоначальный ввод в эксплуатацию: После запуска системы следите за падением давления на сетчатом фильтре. Значительное падение указывает на то, что на сетке накопился первоначальный «запусковой» мусор и требуется немедленная очистка.

Пределы давления: убедитесь, что условия эксплуатации не превышают указанные номинальные значения давления и температуры, чтобы предотвратить выход корпуса из строя.

Осмотр и обслуживание

Регулярная очистка: Периодически отвинчивайте крышку сетчатого фильтра, чтобы снять и очистить сетку из нержавеющей стали. Частота зависит от уровня осадка в жидкости.

Проверка уплотнения: Проверяйте прокладку крышки или уплотнительное кольцо каждый раз, когда сетчатый фильтр открыт. Замените, если видны какие-либо признаки износа или сплющивания, чтобы предотвратить утечки.

Уход за фильтром: Очистите сетку мягкой щеткой и водой. Не используйте поврежденный или деформированный экран, поскольку обойденный мусор может повредить последующие компоненты.

Протокол безопасности: никогда не пытайтесь открыть крышку сетчатого фильтра, пока система находится под давлением. Перед обслуживанием изолируйте секцию и сбросьте все внутреннее давление.

Компенсация уплотнения: Если в крышке возникает утечка, слегка затяните крышку. Если утечка сохраняется, замените прокладку, а не перетягивайте ее.
