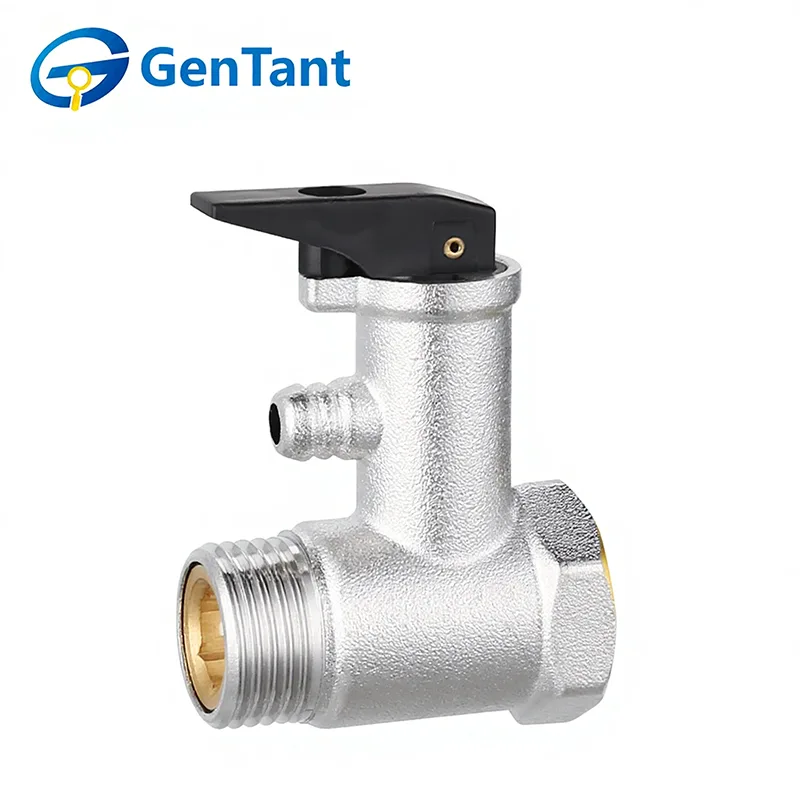

Предохранительный клапан с наружной резьбой

Предохранительный клапан с наружной резьбой — это важное устройство сброса давления, предназначенное для защиты оборудования и персонала путем предотвращения возникновения избыточного давления в жидкостных и газовых системах. Эта конструкция клапана, характеризующаяся внешним (наружным) резьбовым соединением, обеспечивает надежное, герметичное уплотнение при установке в соответствующий порт или фитинг с внутренней резьбой. Его основная функция заключается в автоматическом открытии и выпуске среды, когда давление в системе превышает заданный предел безопасности, тем самым предотвращая потенциальное повреждение оборудования или опасный отказ. После восстановления безопасного давления клапан снова закрывается, обеспечивая постоянную целостность системы и эксплуатационную безопасность. Эта конструкция широко используется в различных приложениях: от коммерческих котлов и сосудов под давлением до систем сжатого воздуха и технологических трубопроводов.

Характеристики и применение продукта

Предохранительные клапаны с наружной резьбой используются в качестве защитных устройств в различных системах, включая отопление, охлаждение и бытовое водоснабжение. Когда давление в системе увеличивается и превышает давление нагнетания клапана, предохранительный клапан автоматически срабатывает, чтобы сбросить давление и выпустить среду, тем самым обеспечивая безопасность внутренних трубопроводов и оборудования. И наоборот, клапан автоматически возвращается в исходное положение и закрывается, когда давление в системе падает ниже заданного давления.

Параметр продукта (спецификация)

Тип резьбового соединения

DN15 (1/2 дюйма), DN15 × 20 (1/2 дюйма × 3/4 дюйма), DN20 × 25 (3/4 дюйма × 1 дюйм)

Техническая спецификация

Среда: вода или раствор гликоля (максимальная концентрация 50%).

Рабочая температура:-20℃~ 110℃

Максимальное рабочее давление: ≤16 бар

Номинальное давление (Pnr): 2,5-3-3,5-4-5-6-7-8-10 бар (значение давления нерегулируемое)

Давление открытия (Po): ≤Pnr 10%

Давление закрытия (Pf): ≤Pnr 10%

Корпус клапана: цельная высокотемпературная ковка, утолщенная толщина стенок, более высокая прочность.

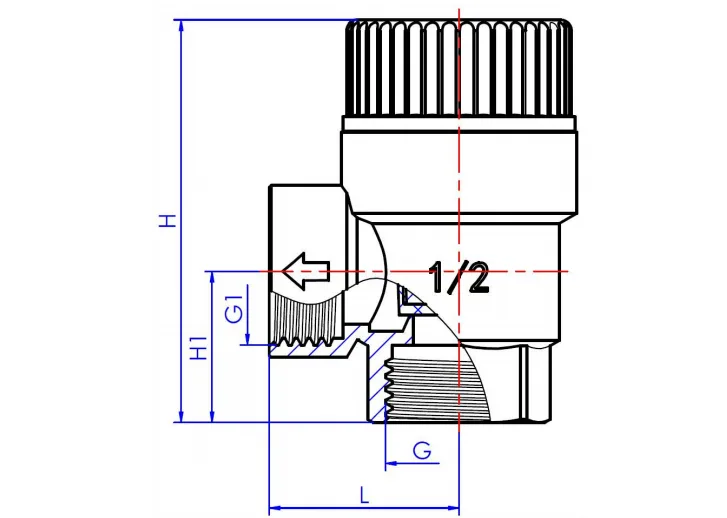

Размер продукта

Принцип работы

Внутренний поршень предохранительного клапана с наружной резьбой использует натяжение пружины для закрытия седла клапана. Когда давление в системе превышает заданное напряжение пружины, поршень перемещается вверх, в сторону от седла, и открывает канал для выпуска воды. Давление срабатывания предохранительного клапана представляет собой максимально допустимое рабочее давление системы.

Когда давление в системе падает ниже давления закрытия предохранительного клапана, напряжение пружины в верхней части поршня заставляет канал потока воды закрываться, возвращая систему в нормальное рабочее состояние.

Диаметр выходного отверстия предохранительного клапана равен диаметру входного или превышает его; такая конструкция способствует быстрому сбросу давления.

Инструкция по установке и эксплуатации

Перед установкой предохранительного клапана с наружной резьбой квалифицированный профессиональный персонал должен выбрать правильную модель с учетом характеристик системы и в соответствии с соответствующими правилами. На корпусе клапана нанесено направление потока воды, которое необходимо строго соблюдать при монтаже.

1. Применимые системы

1.1 Системы отопления

Предохранительный клапан с наружной резьбой следует устанавливать в верхней части источника тепла (котел, тепловой насос и т. д.) или на расстоянии 1 метра от трубы подачи воды. Между предохранительным клапаном и соединительной трубой источника тепла не должно быть никакого запорного клапана.

1.2 Системы горячего водоснабжения

Предохранительный клапан должен быть установлен на входе холодной воды в резервуар для горячей воды накопительного типа, следя за тем, чтобы на трубопроводе между этими точками не было запорных клапанов любой формы.

1.3 Системы сжатого газа

Предохранительный клапан пригоден для использования в системах сжатого газа.

2. Способ установки

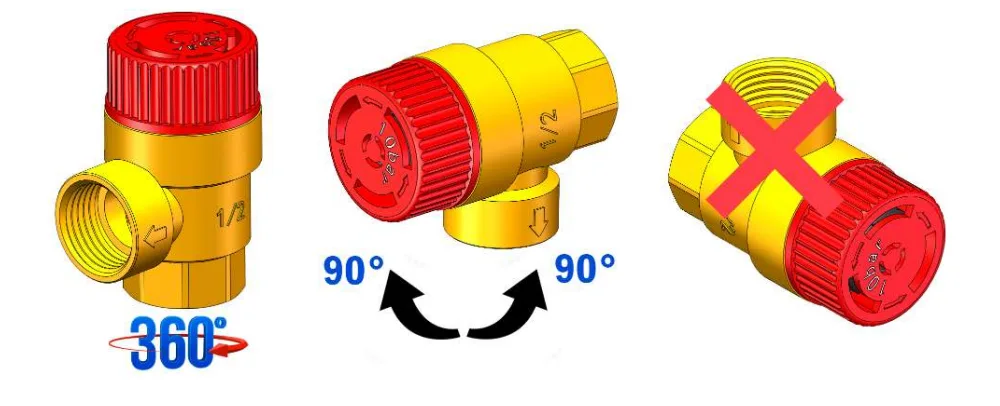

Перед установкой убедитесь, что давление в системе соответствует давлению открытия предохранительного клапана; убедиться, что система полностью разгерметизирована и остыла; убедиться в отсутствии каких-либо запорных клапанов между системой и предохранительным клапаном; промыть трубопроводы системы. Предохранительный клапан можно устанавливать вертикально или горизонтально, но нельзя устанавливать в перевернутом положении (как показано на рисунке ниже). Соблюдение этих методов установки может предотвратить влияние загрязнений и отложений на нормальную работу.

3. Меры предосторожности при установке

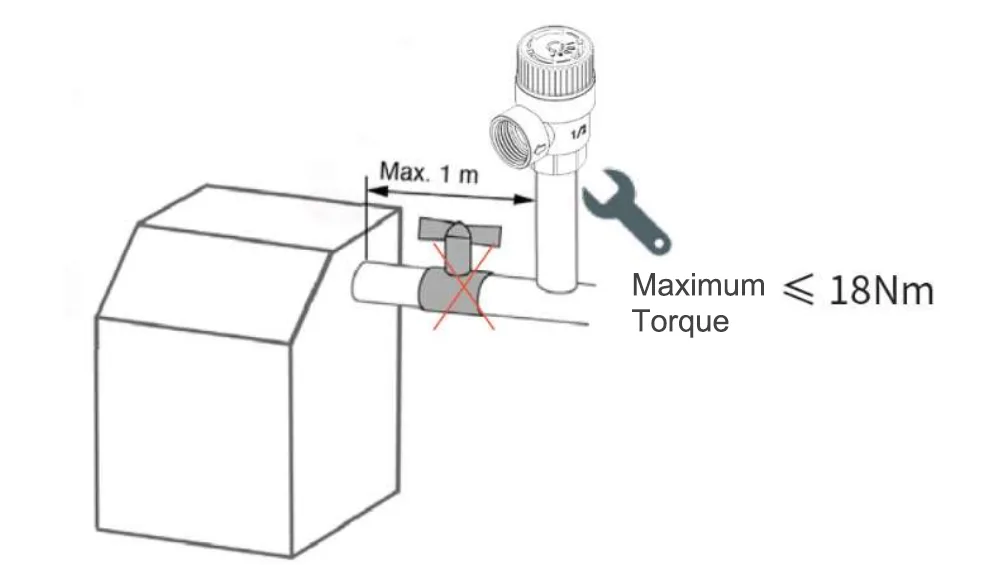

3.1 При установке предохранительного клапана крутящий момент должен составлять ≤18 Н·м, чтобы предотвратить деформацию клапана, которая может привести к поломке. Между системой и предохранительным клапаном не должно быть никакой запорной арматуры (шаровых кранов, обратных клапанов и т. д.), как показано на рисунке ниже.

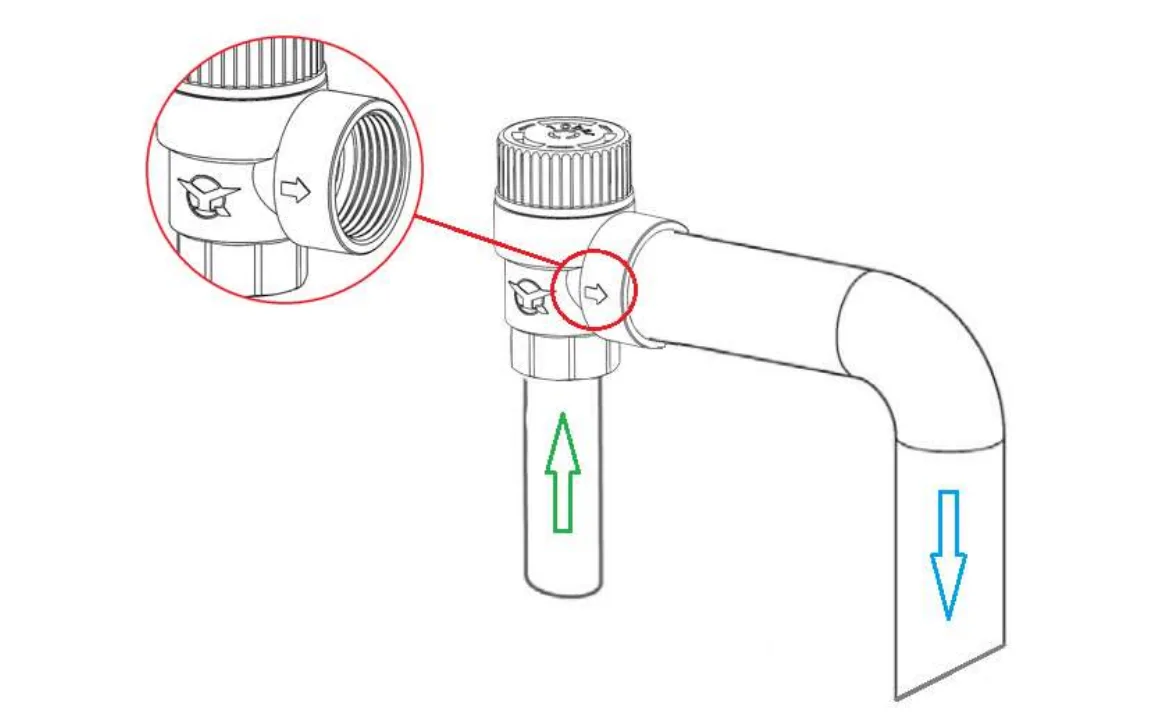

3.2Диаметр трубопровода, соединяющего систему с предохранительным клапаном, должен быть больше или равен диаметру входной трубы предохранительного клапана. Убедитесь, что направление потока среды совпадает с направлением стрелки на предохранительном отверстии, как показано на рисунке ниже. Рекомендуется разместить рядом с предохранительным отверстием предохранительного клапана табличку с напоминанием: «Не блокируйте выпускное отверстие во время работы системы».

3.3 Не устанавливайте запорные клапаны или другие аксессуары к клапанам, которые препятствуют потоку среды через порт сброса давления. Убедитесь, что среда может беспрепятственно и плавно вытекать из порта сброса давления. Сливная труба должна иметь максимум два колена и длину ≤2 метра.

3.4 Убедитесь, что рядом с местом установки предохранительного клапана имеется слив в полу или приемное устройство для безопасного дренажа во время ввода в эксплуатацию, технического обслуживания и т. д., чтобы избежать травм персонала или материального ущерба, вызванного текущей средой.

Ввод в эксплуатацию

Поверните маховик один раз в направлении стрелки на верхнем маховике предохранительного клапана. В это время необходимо слить среду из порта сброса давления. Если среда не сбрасывается, проверьте, не заблокирован ли порт сброса давления или не поврежден ли предохранительный клапан, а также проверьте состояние давления в системе. Вращение маховика можно использовать только для проверки правильности работы предохранительного клапана. Не поворачивайте маховик несколько раз или в обратном направлении, так как это может привести к повреждению предохранительного клапана.

 Обслуживание

Рекомендация: проводите функциональный тест каждые 6 месяцев.
