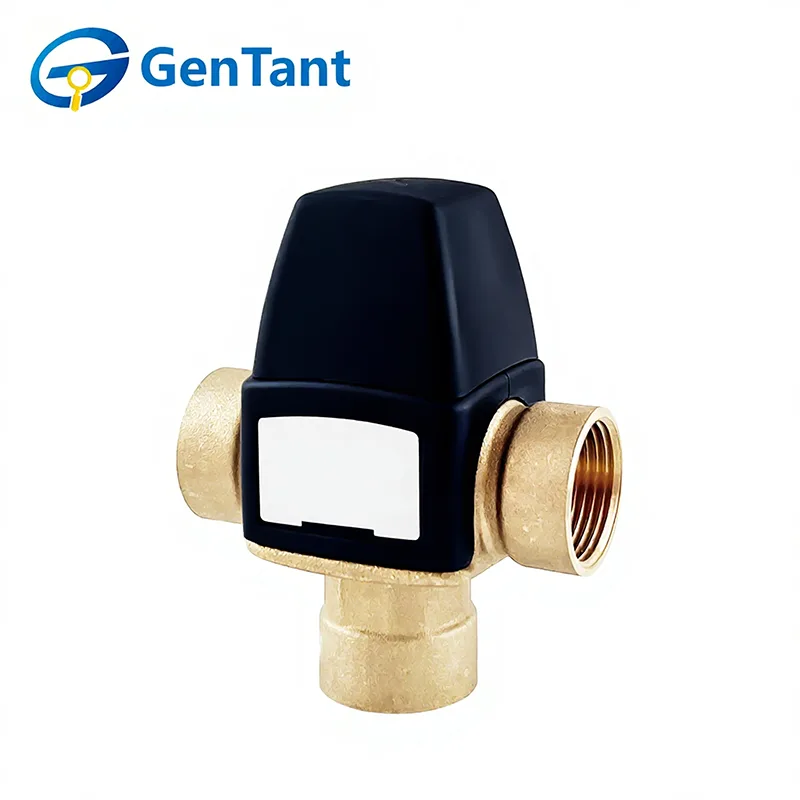

Термостатический смесительный клапан с боковым выпуском воды
Термостатические смесительные клапаны (TMV) — это критически важные устройства безопасности, предназначенные для подачи смешанной воды при заранее установленной стабильной температуре, предотвращающей ожоги и термический шок. Являясь профессиональным производителем термостатических смесительных клапанов с боковым выпуском воды, компания GenTant использует свою передовую научно-исследовательскую и испытательную лабораторию для обеспечения качества продукции и внедрения инноваций. Используя прецизионное оборудование, мы тщательно проверяем работу каждого клапана, гарантируя долгосрочную надежность и постоянную безопасность. Наша приверженность тщательному проектированию и постоянному развитию позволяет нам создавать интеллектуальные и долговечные клапанные решения следующего поколения. Мы предоставляем высококачественные TMV, которые обеспечивают превосходный контроль температуры, повышенную безопасность пользователя и надежную работу для жилых и коммерческих помещений.
Характеристики и применение продукта
1.1. Термостатический смесительный клапан GenTant с боковым выпуском воды предназначен для поддержания заданной температуры жидкости в системах горячего водоснабжения (ГВС) и системах подогрева пола.
1.2. Термостатические смесительные клапаны оснащены системой безопасности от ошпаривания кипящей водой (клапан перекрывает поток смешанной жидкости при отсутствии подачи холодной воды).
1.3. Постоянная температура смешанной воды устанавливается регулировочной ручкой клапана в установленном температурном диапазоне.
технические характеристики
|
НЕТ |
Характеристика |
Ценить |
|
1 |
Максимальная температура рабочей жидкости, °С |
95 |
|
2 |
Максимальное рабочее давление, бар |
10 |
|
3 |
Максимальный перепад давления, бар |
2 |
|
4 |
Точность, °С |
±2 |
|
5 |
Диапазон температур, °С |
30-65 |
|
6 |
Рабочая среда |
Вода, водный раствор гликолей концентрацией до 40% |
|
7 |
Рекомендуемое рабочее давление, бар |
1-5 |
|
8 |
Номинальный диаметр, мм |
15-20 |
|
9 |
Номинальный расход, м³/ч |
1,8 -2,0 |

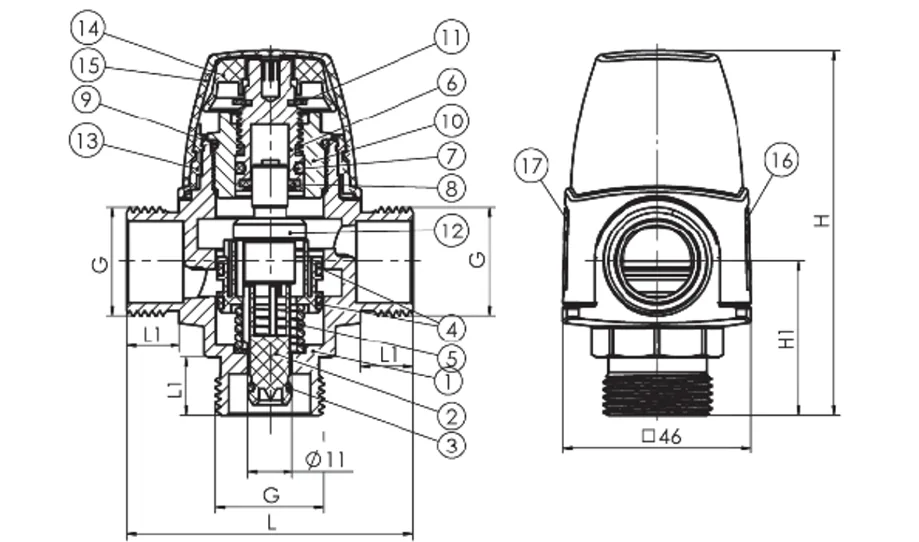

Дизайн продукта и материалы
Термостатический смесительный клапан с боковым выпуском воды (внутренняя резьба)
|
№ |
Название предмета |
Количество, шт. |
Материал |
|
1 |
Корпус клапана |
1 |
CW617N |
|
2 |
Поршень |
1 |
ППС |
|
3 |
уплотнительное кольцо |
1 |
ЭПДМ |
|
4 |
уплотнительное кольцо |
1 |
ЭПДМ |
|
5 |
Весна |
1 |
S304-WPB |
|
6 |
Шток клапана |
1 |
CW617N |
|
7 |
уплотнительное кольцо |
1 |
ЭПДМ |
|
8 |
Прокладка |
1 |
ЭПДМ |
|
9 |
уплотнительное кольцо |
1 |
ЭПДМ |
|
10 |
Седло клапана |
1 |
CW617N |
|
11 |
Стопорное кольцо |
1 |
S304 |
|
12 |
Термоэлемент |
1 |
Х62+CW617N+S304 |
|
13 |
Корпус клапана |
1 |
НЕЙЛОН |
|
14 |
Регулировочная ручка |
1 |
НЕЙЛОН |
|
15 |
Защитный колпачок |
1 |
НЕЙЛОН |
|
16 |
наклейка |
1 |
- |
|
17 |
наклейка |
1 |
- |
Размеры
|
DN |
G |
φА |
L |
Л1 |
Л2 |
H |
H1 |
Вес, г |
|
15 |
1/2 |
11.2 |
74 |
11 |
13 |
91 |
39.5 |
450 |
|
20 |
3/4 |
11.2 |
78 |
11.5 |
13 |
93 |
42.5 |
445 |
Термостатический смесительный клапан с боковым выпуском воды (наружная резьба)
|
№ |
Название предмета |
Количество, шт. |
Материал |
|
1 |
Корпус клапана |
1 |
CW617N |
|
2 |
Поршень |
1 |
ППС |
|
3 |
уплотнительное кольцо |
1 |
ЭПДМ |
|
4 |
уплотнительное кольцо |
1 |
ЭПДМ |
|
5 |
Весна |
1 |
S304-WPB |
|
6 |
Шток клапана |
1 |
CW617N |
|
7 |
уплотнительное кольцо |
1 |
ЭПДМ |
|
8 |
Прокладка |
1 |
ЭПДМ |
|
9 |
уплотнительное кольцо |
1 |
ЭПДМ |
|
10 |
Седло клапана |
1 |
CW617N |
|
11 |
Стопорное кольцо |
1 |
S304 |
|
12 |
Термоэлемент |
1 |
Х62+CW617N+S304 |
|
13 |
Корпус клапана |
1 |
НЕЙЛОН |
|
14 |
Регулировочная ручка |
1 |
НЕЙЛОН |
|
15 |
Защитный колпачок |
1 |
НЕЙЛОН |
|
16 |
наклейка |
1 |
- |
|
17 |
наклейка |
1 |
- |
Размеры
|
DN |
G |
ОА/DA |
L |
Л1 |
Л2 |
H |
H1 |
Вес, г |
|
15 |
1/2 |
69 |
13 |
90 |
37.5 |
435 |
52.5 |
500 |
|
20 |
3/4 |
70 |
13 |
90 |
37.5 |
440 |
52.5 |
495 |
Инструкция по установке и эксплуатации
3.1. Для обеспечения корректной работы термостатического смесительного клапана с боковым выпуском воды необходимо перед установкой убедиться в отсутствии загрязнений в трубопроводе. Рекомендуется установить фильтр на входе в систему.

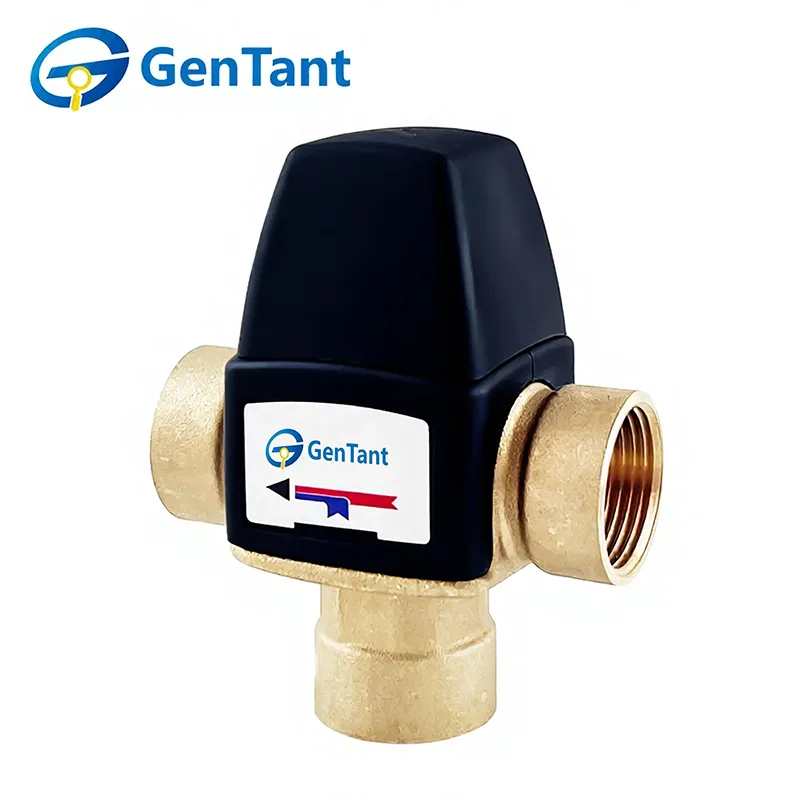

3.2. На корпусе миксера указано (см. рисунок ниже):
вход горячей воды красного цвета;
вход холодной воды синего цвета;
слив смешанной воды с красно-синим.

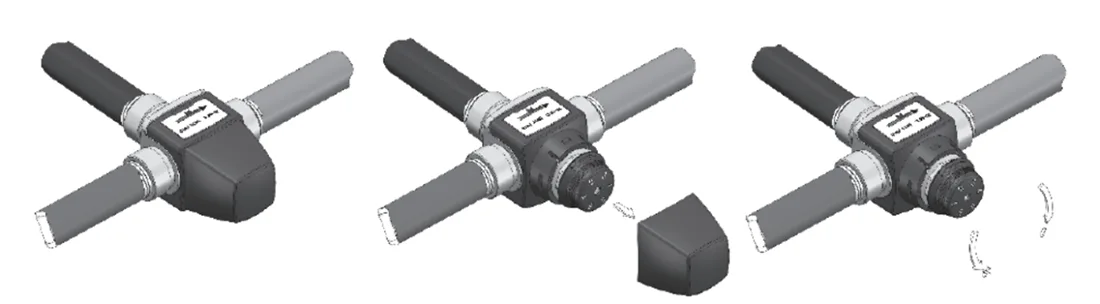

3.3. Температура воды на выходе термостатического смесительного клапана устанавливается с помощью регулировочной ручки в соответствии с таблицей ниже.
|
Положение ручки |
Температура смешивания, °С |
|
1 |
30 |
|
2 |
37 |
|
3 |
43 |
|
4 |
51 |
|
5 |
58 |
|
6 |
65 |
3.4. Использование рычажных ключей при установке клапана не допускается.
3.5. Резьбовые соединения необходимо выполнять с применением в качестве уплотнительных материалов ФУМ (фторопластовый уплотнительный материал) или сантехнической полиамидной нити.
3.6. При установке клапана не превышайте значения момента затяжки, указанные в таблице:
|
Резьба, дюйм |
Максимальный крутящий момент (резьба), Нм |
|
1/2" |
30 |
|
3/4" |
40 |
3.7. Примеры схем установки ГВС (ГВС) и отопления с использованием термостатических смесителей:

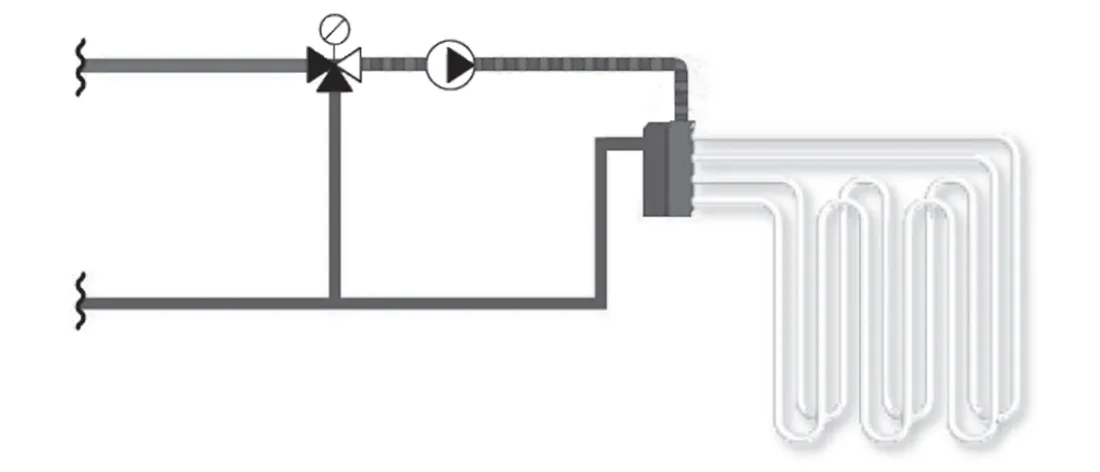

Пример 1

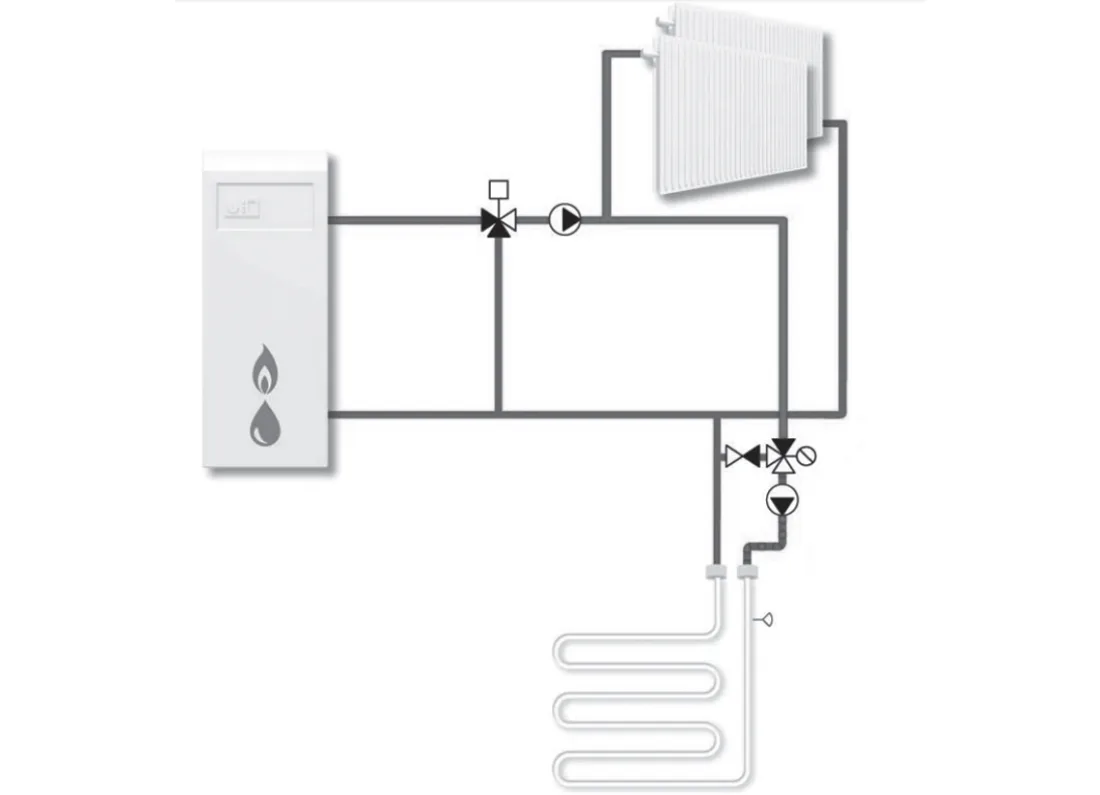

Пример 2

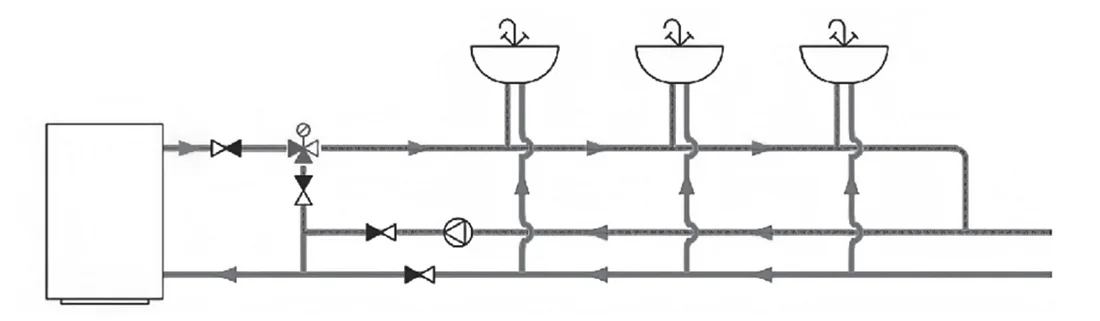

Пример ГВС
Эксплуатация и техническое обслуживание
4.1. Термостатический смесительный клапан должен эксплуатироваться при давлении и температуре, указанных в таблице технических характеристик.
4.2. Ремонт и замена клапана допускается только при сливе теплоносителя.
