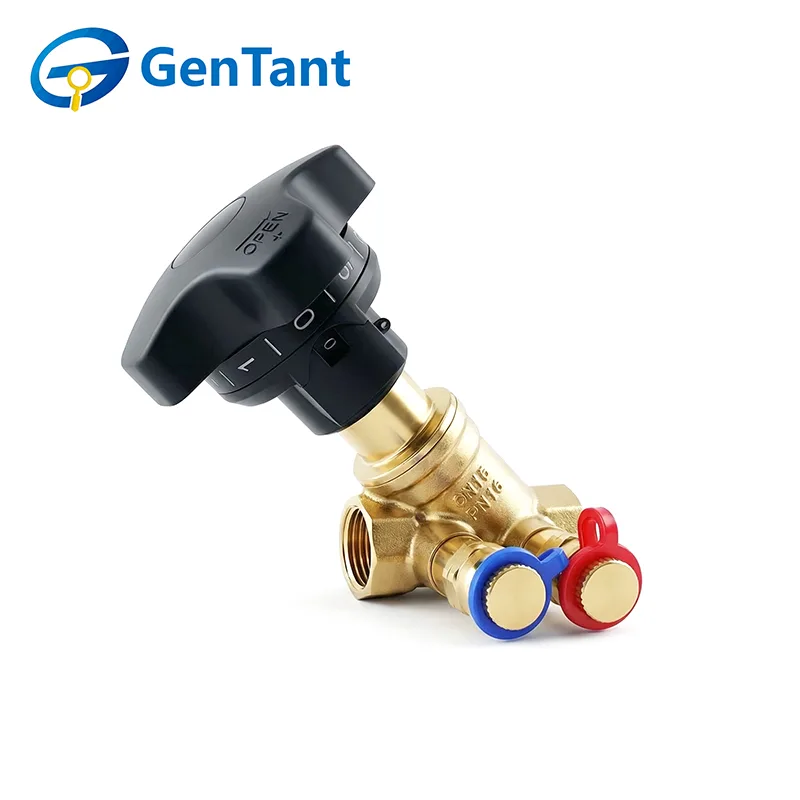

Статический балансировочный клапан

Являясь ведущим мировым поставщиком, мы экспортируем надежные клапаны по всему миру, обеспечивая конкурентоспособные оптовые цены и комплексные услуги OEM/ODM. Наша фабрика оснащена строгой системой контроля качества и специальной технической поддержкой. Если вы хотите найти или купить статические балансировочные клапаны, мы приглашаем вас ознакомиться с нашим последним каталогом продукции и запросить ценовое предложение. Воспользуйтесь нашим производственным опытом и бесперебойной доставкой по всему миру для крупномасштабных закупок или специализированных инженерных проектов.

Характеристики и применение продукта

Статический балансировочный клапан оснащен цифровым запорным механизмом и прямоточной конструкцией корпуса клапана, обеспечивающей точный равнопроцентный контроль расхода. Он обеспечивает точную, защищенную от несанкционированного вмешательства регулировку и стабильную работу гидравлики во всех ветвях системы.

Специально разработанный для устранения неравномерности нагрева/охлаждения в системах отопления, вентиляции и кондиционирования воздуха, он устраняет колебания температуры за счет точного распределения потока на каждый терминал. Идеально подходит для централизованного теплоснабжения, коммерческого кондиционирования воздуха и промышленных водопроводов. Он обеспечивает полный гидравлический баланс, снижает потребление энергии насосами и повышает общую эффективность системы, обеспечивая как экономию энергии, так и повышенный комфорт.

Параметр продукта (спецификация)

Применимые жидкости: вода, растворы гликоля (макс. 50 % гликоля).

Диапазон рабочих температур: -20 ~ 120°C

Максимальное рабочее давление: 16 бар (1,6 МПа)

Возможность быстрого испытания под давлением: (для обнаружения требуется специальный интеллектуальный манометр; диаметр зонда составляет 3 мм)

Отличные характеристики регулирования: точная регулировка с индикатором открытия, показывающим шаг в 1/10 оборота.

Отличная функция отключения

Функция блокировки степени открытия

Точность: ±10%

Основные материалы

Hpb59-1 (марка латуни)

Маховик: ABSУплотнительные компоненты: PTFE, EPDM

Тип резьбового соединения

DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32 (1-1/4"), DN40 (1-1/2"), DN50 (2")

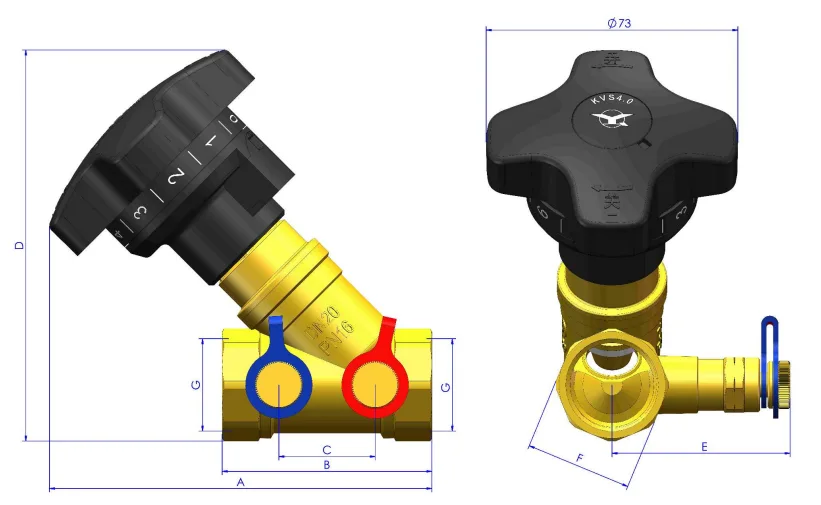

Размер продукта

Рекомендации по установке клапана и инструкции по настройке блокировки памяти:

Индикатор на маховике клапана должен быть направлен в сторону, видимую для персонала, выполняющего ввод в эксплуатацию. Следует избегать препятствий перед соединением для испытания под давлением на корпусе клапана, чтобы обеспечить возможность подключения специального интеллектуального прибора для обнаружения во время ввода в эксплуатацию.

Трубопровод, на котором установлен клапан, должен иметь одинаковый номинальный диаметр.

Перед установкой убедитесь, что в трубопроводе и клапане нет загрязнений.

Чтобы защитить клапан от потенциальных загрязнений, установите фильтр перед клапаном.

Во время установки направление потока среды должно совпадать с направлением, указанным на корпусе клапана.

Клапан можно устанавливать горизонтально или вертикально.

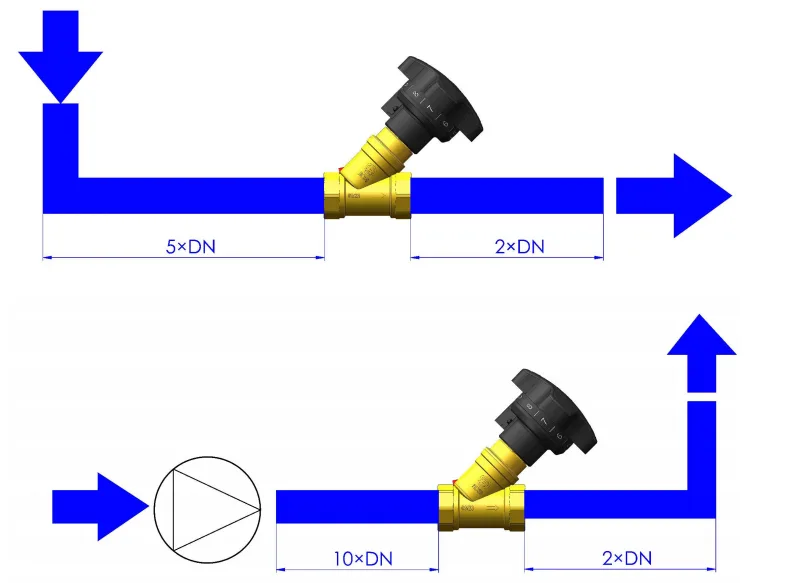

Если клапан устанавливается после изогнутого участка трубы, рекомендуется сохранять прямой участок трубы перед клапаном как минимум (длина равна 5-кратному номинальному диаметру клапана).

Если перед клапаном установлен циркуляционный насос (насос), минимальная рекомендуемая длина прямой трубы в 10 раз превышает номинальный диаметр самого клапана.

После ввода клапана в эксплуатацию для поддержания состояния баланса системы открытие клапана не должно изменяться случайным образом во время нормальной работы системы, и, в частности, не следует менять устройство блокировки открытия.

Настройка блокировки памяти

Статический балансировочный клапан оснащен устройством памяти положения. Снимите пылезащитный колпачок и выполните следующие действия для необходимой настройки блокировки:

1. Используйте небольшой инструмент в небольшой канавке между пылезащитной крышкой и маховиком, а затем выньте его.

2. Вставьте шестигранный ключ на 5 мм в центр маховика и удерживайте вращение в необходимом положении.

3. Установите пылезащитный колпачок на место.
