Клапан регулирования перепада давления

Клапаны GenTant, спроектированные с учетом точности и долговечности, легко интегрируются, что делает их предпочтительным выбором для инженеров и руководителей проектов во всем мире. Мы стремимся предоставлять исключительный сервис и индивидуальные решения, предлагая оптовикам высококачественную продукцию по разумным ценам. Мы приглашаем вас запросить техническую документацию, изучить наш разнообразный ассортимент продукции и проконсультироваться с нашей командой, чтобы удовлетворить потребности вашего проекта. Сотрудничайте с GenTant, чтобы повысить производительность и долговечность вашей системы.

Характеристики и применение продукта

Клапан регулирования перепада давления предназначен для гидравлических систем с замкнутым контуром и предназначен для автоматического поддержания постоянного перепада давления между линиями подачи и возврата. Пропорционально реагируя на изменения расхода, он стабилизирует давление в системе, предотвращает чрезмерную скорость потока и эффективно устраняет шум в трубе. Клапан работает в сочетании со статическим балансировочным клапаном через медные импульсные трубки, обеспечивая точную регулировку расхода и баланс давления. Его прочная конструкция с номинальным давлением PN16 гарантирует долгосрочную надежность. Клапан поддерживает гибкую ориентацию установки, обеспечивает память заданных значений и обеспечивает частичную изоляцию, не нарушая работу других компонентов системы, обеспечивая энергоэффективность и улучшенный тепловой комфорт.

Клапаны регулирования перепада давления широко используются в системах отопления, вентиляции и кондиционирования воздуха с переменным потоком, таких как сети циркуляции охлажденной воды и горячей воды. Они идеально подходят для применений, связанных с термостатическими регулирующими клапанами, фанкойлами и оконечными ответвлениями, где происходят частые изменения расхода. Поддерживая стабильный перепад давления в ответвлениях, клапан повышает стабильность системы, сокращает время ввода в эксплуатацию и обеспечивает бесшумную и эффективную работу в коммерческих зданиях, жилых комплексах, больницах и промышленных объектах.

Основные случаи использования включают в себя:

Системы централизованного отопления и стояков: используются для стабилизации давления в различных зонах или вертикальных стояках в крупных зданиях, предотвращая колебания потока, вызванные открытием или закрытием других ответвлений.

Системы конденсационного котла: Защищает котел, поддерживая необходимые условия давления для оптимизации эффективности конденсации и обеспечения стабильного расхода через теплообменник.

Комбинированные теплоэнергетические системы (ТЭЦ): Регулирует давление между подающей и обратной линиями, чтобы обеспечить работу когенерационной установки в пределах оптимальных гидравлических параметров, предотвращая перелив или недостаточное давление.

Параметр продукта (спецификация)

Диапазон температур: от -5 до 110°C

Максимальное рабочее давление: 16 бар

Максимальный перепад давления: 2 бар

Максимальный перепад давления на мембране: 6 бар.

Диапазон настройки: 5–30 кПа (50–300 мбар)

Точность: ±15%

Медная импульсная трубка: 1/8 дюйма × 1/8 дюйма × 1 м (с адаптером/втулкой 1/4 дюйма)

Тип резьбового соединения

DN15(1/2＂), DN20(3/4＂), DN25(1＂)

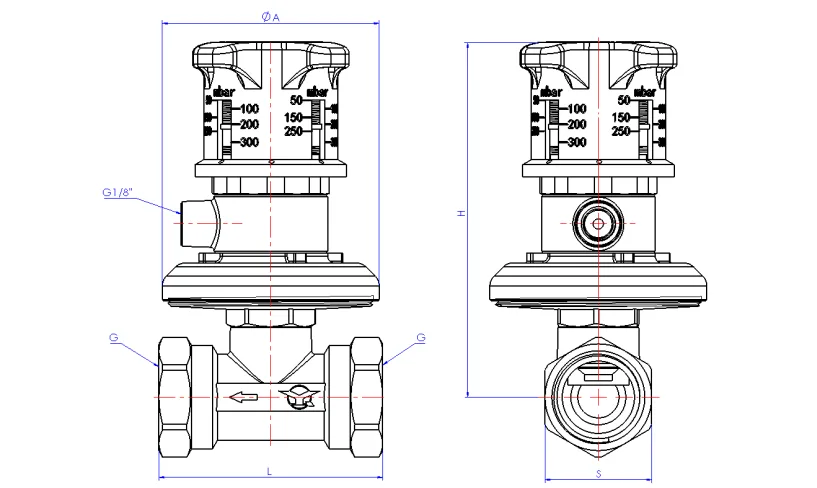

Размер продукта

Руководство по эксплуатации

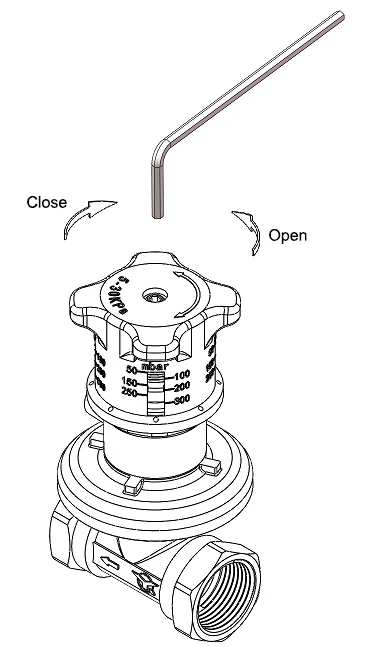

Операция закрытия клапана

Используя шестигранный ключ на 3 мм (шестигранный ключ), вставьте его в шестигранное гнездо в центре маховика. Поверните его по часовой стрелке, чтобы переместить затвор внутреннего клапана и закрыть канал потока.

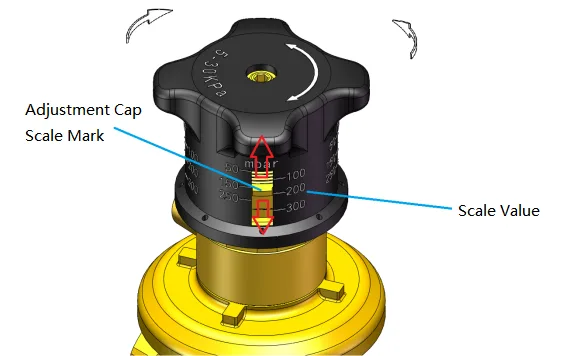

Операция регулировки перепада давления

Поверните регулировочный маховик вручную, чтобы переместить внутреннюю регулировочную крышку вверх или вниз. Совместите колпачок с желаемым значением шкалы на маховике; значения шкалы калибруются в мбар.
