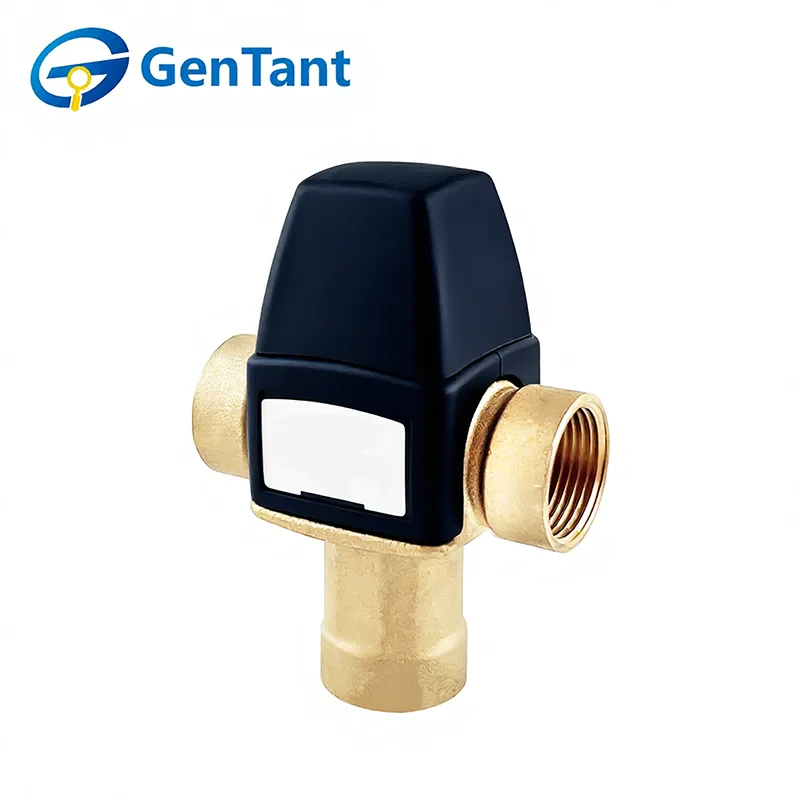

Термостатический смесительный клапан с нижним выпуском воды
GenTant, профессиональный производитель клапанов контроля температуры уже более двух десятилетий, поставляет прецизионные термостатические смесительные клапаны с нижним выпуском воды по всему миру. Мы приглашаем вас просмотреть наши технические данные, запросить образцы или обсудить потребности вашего приложения, чтобы приобрести надежные и экономичные решения для ваших проектов.
Наши прочные клапаны (с использованием латуни CW617N) автоматически смешивают горячую и холодную воду, обеспечивая безопасную и стабильную температуру для систем горячего водоснабжения (ГВС) и подогрева пола, эффективно предотвращая риск ожогов. Термостатический смесительный клапан GenTant с нижним выпуском воды, разработанный для обеспечения высокой точности (±2 ℃) и долговечности, рекомендован инженерами по всему миру.
Характеристики и применение продукта
1.1. Термостатический смесительный клапан GenTant с нижним выпуском воды предназначен для поддержания заданной температуры жидкости в системах горячего водоснабжения (ГВС) и системах подогрева пола.
1.2. Термостатические смесительные клапаны оснащены системой безопасности от ошпаривания кипящей водой (клапан перекрывает поток смешанной жидкости при отсутствии подачи холодной воды).
1.3. Постоянная температура смешанной воды устанавливается регулировочной ручкой клапана в установленном температурном диапазоне.
технические характеристики
|
НЕТ |
Характеристика |
Ценить |
|
1 |
Максимальная температура рабочей жидкости, °С |
95 |
|
2 |
Максимальное рабочее давление, бар |
10 |
|
3 |
Максимальный перепад давления, бар |
2 |
|
4 |
Точность, °С |
±2 |
|
5 |
Диапазон температур, °С |
30-65 |
|
6 |
Рабочая среда |
Вода, водный раствор гликолей концентрацией до 40% |
|
7 |
Рекомендуемое рабочее давление, бар |
1-5 |
|
8 |
Номинальный диаметр, мм |
15-20 |
|
9 |
Номинальный расход, м³/ч |
1,8 -2,0 |

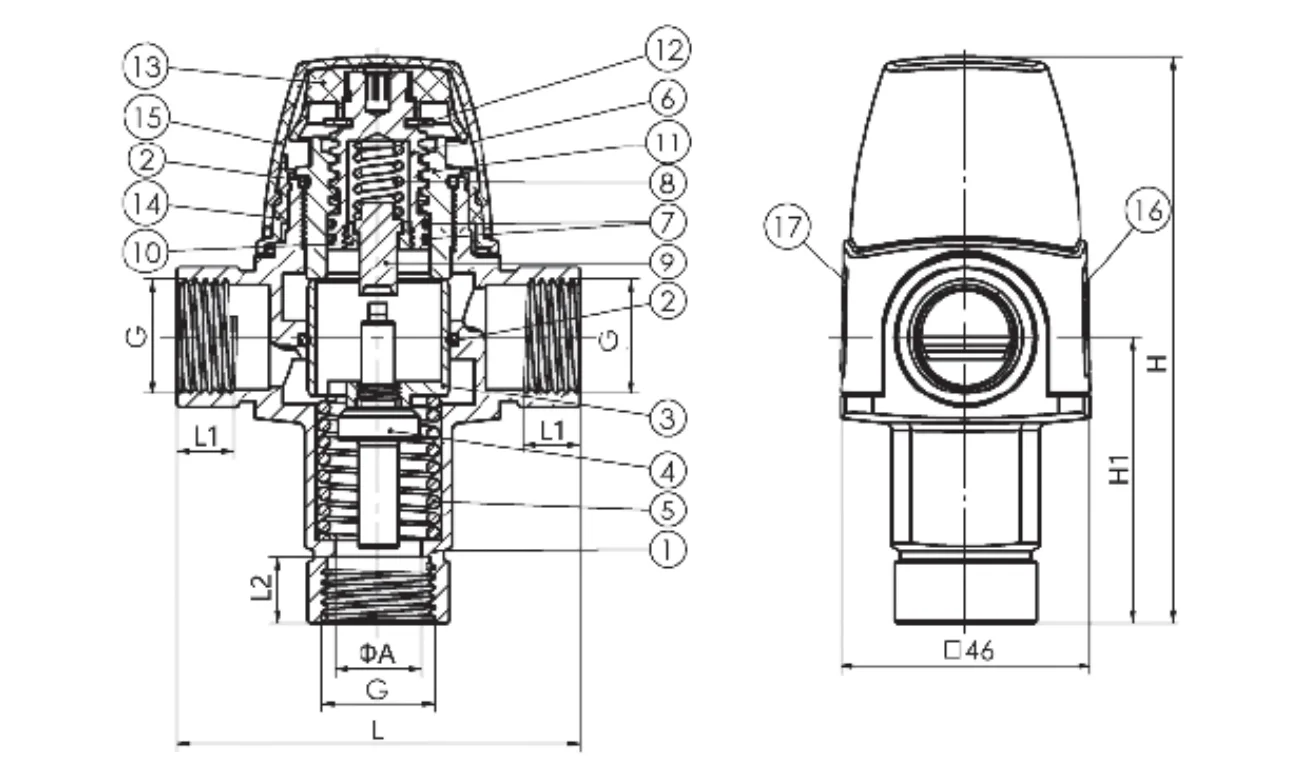

Дизайн продукта и материалы
Термостатический смесительный клапан с нижним выпуском воды (внутренняя резьба)
|
№ |
Название предмета |
Количество, шт. |
Материал |
|
1 |
Корпус клапана |
1 |
CW617N |
|
2 |
уплотнительное кольцо |
2 |
ЭПДМ |
|
3 |
Поршень |
1 |
CW617N |
|
4 |
Термоэлемент |
1 |
Х62+CW617N+S304 |
|
5 |
Весна |
1 |
S304-WPB |
|
6 |
Регулировочный винт |
1 |
CW617N |
|
7 |
уплотнительное кольцо |
2 |
ЭПДМ |
|
8 |
Весна |
1 |
S304-WPB |
|
9 |
Корень |
1 |
CW617N |
|
10 |
направляющая штока |
1 |
CW617N |
|
11 |
Седло клапана |
1 |
CW617N |
|
12 |
Стопорное кольцо |
1 |
S304 |
|
13 |
Корпус клапана |
1 |
НЕЙЛОН |
|
14 |
Регулировочная ручка |
1 |
НЕЙЛОН |
|
15 |
Защитный колпачок |
1 |
НЕЙЛОН |
|
16 |
наклейка |
1 |
- |
|
17 |
наклейка |
1 |
- |
Размеры
|
DN |
G |
φА |
L |
Л1 |
Л2 |
H |
H1 |
Вес, г |
|
15 |
1/2 |
16 |
74 |
11 |
12 |
104 |
52.5 |
500 |
|
20 |
3/4 |
17 |
78 |
11 |
11 |
104 |
52.5 |
495 |
Термостатический смесительный клапан с нижним выпуском воды (наружная резьба)
|
№ |
Название предмета |
Количество, шт. |
Материал |
|
1 |
Корпус клапана |
1 |
CW617N |
|
2 |
уплотнительное кольцо |
2 |
ЭПДМ |
|
3 |
Поршень |
1 |
CW617N |
|
4 |
Термоэлемент |
1 |
Х62+CW617N+S304 |
|
5 |
Весна |
1 |
S304-WPB |
|
6 |
Регулировочный винт |
1 |
CW617N |
|
7 |
уплотнительное кольцо |
2 |
ЭПДМ |
|
8 |
Весна |
1 |
S304-WPB |
|
9 |
Корень |
1 |
CW617N |
|
10 |
направляющая штока |
1 |
CW617N |
|
11 |
Седло клапана |
1 |
CW617N |
|
12 |
Стопорное кольцо |
1 |
S304 |
|
13 |
Корпус клапана |
1 |
НЕЙЛОН |
|
14 |
Регулировочная ручка |
1 |
НЕЙЛОН |
|
15 |
Защитный колпачок |
1 |
НЕЙЛОН |
|
16 |
наклейка |
1 |
- |
|
17 |
наклейка |
1 |
- |
Размеры
|
DN |
G |
φА |
L |
Л1 |
Л2 |
H |
H1 |
Вес, г |
|
15 |
1/2 |
69 |
12.5 |
104 |
51.5 |
425 |
52.5 |
500 |
|
20 |
3/4 |
69 |
12.5 |
104 |
51.5 |
440 |
52.5 |
495 |
Инструкция по установке и эксплуатации
3.1. Для обеспечения корректной работы термостатического смесительного клапана необходимо перед монтажом убедиться в отсутствии загрязнений в трубопроводе. Рекомендуется установить фильтр на входе в систему.

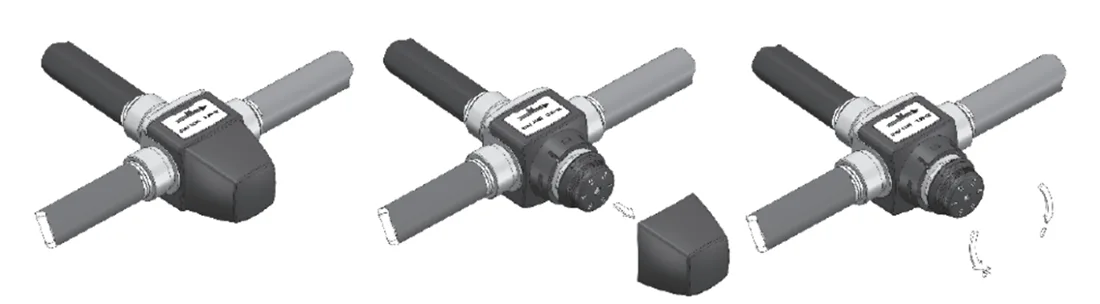

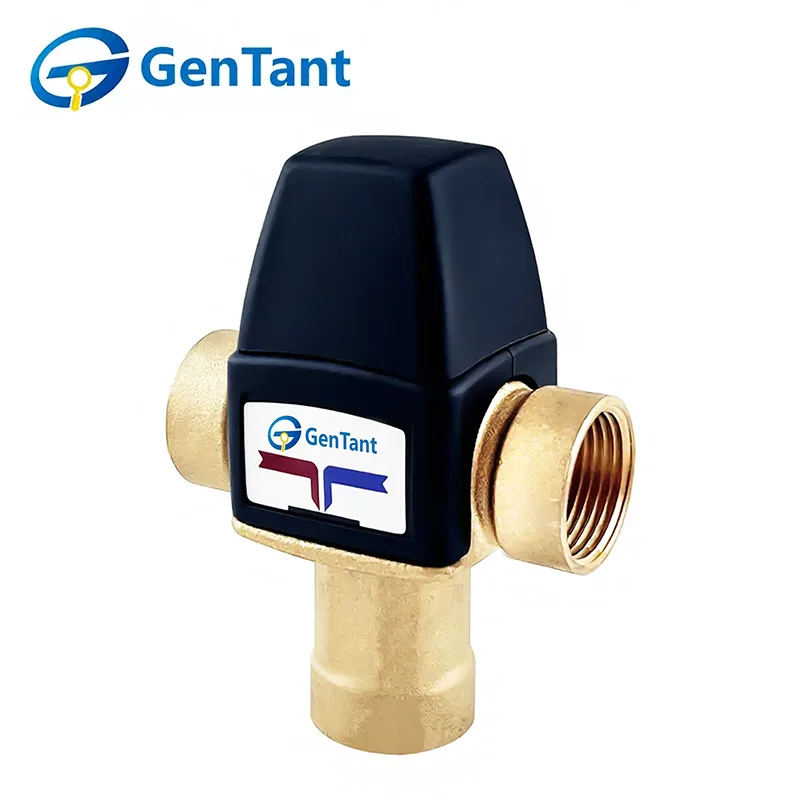

3.2. На корпусе миксера указано (см. рисунок ниже):
вход горячей воды красного цвета;
вход холодной воды синего цвета;
слив смешанной воды с красно-синим.
3.3. Температура воды на выходе термостатического смесительного клапана устанавливается с помощью регулировочной ручки в соответствии с таблицей ниже.
|
Положение ручки |
Температура смешивания, °С |
|
1 |
30 |
|
2 |
37 |
|
3 |
43 |
|
4 |
51 |
|
5 |
58 |
|
6 |
65 |
3.4. Использование рычажных ключей при установке клапана не допускается.
3.5. Резьбовые соединения необходимо выполнять с применением в качестве уплотнительных материалов ФУМ (фторопластовый уплотнительный материал) или сантехнической полиамидной нити.
3.6. При установке клапана не превышайте значения момента затяжки, указанные в таблице:
|
Резьба, дюйм |
Максимальный крутящий момент (резьба), Нм |
|
1/2" |
30 |
|
3/4" |
40 |

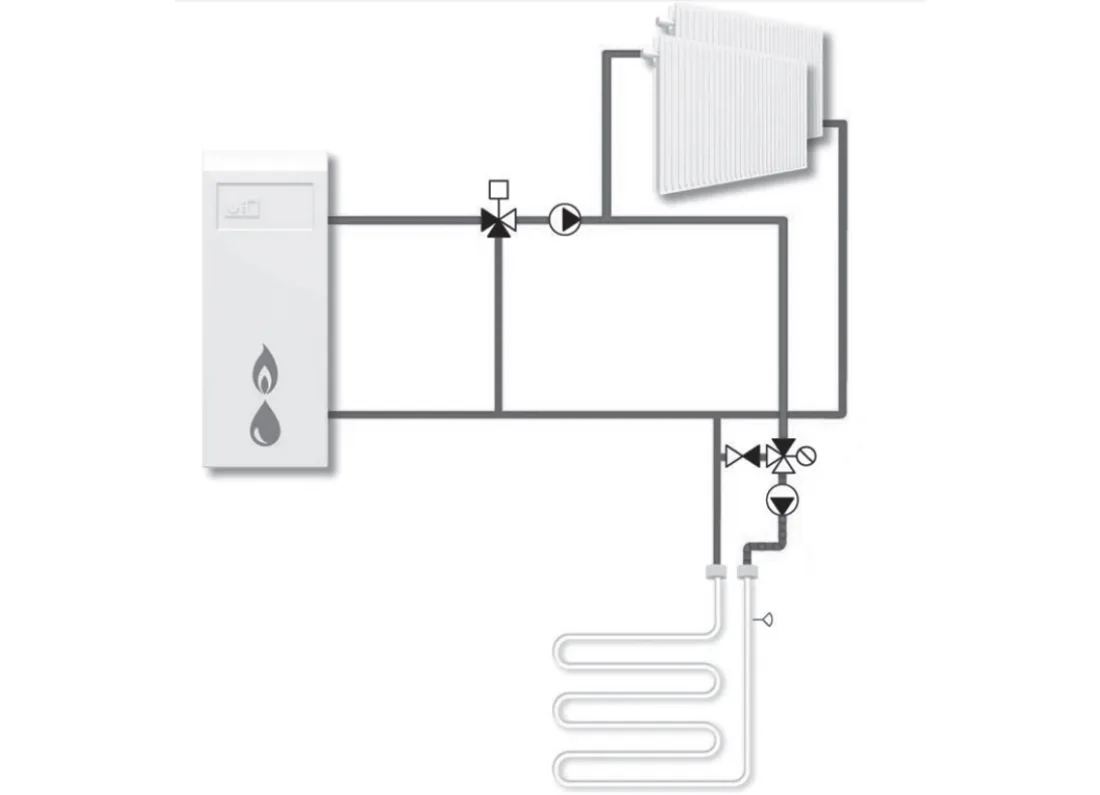

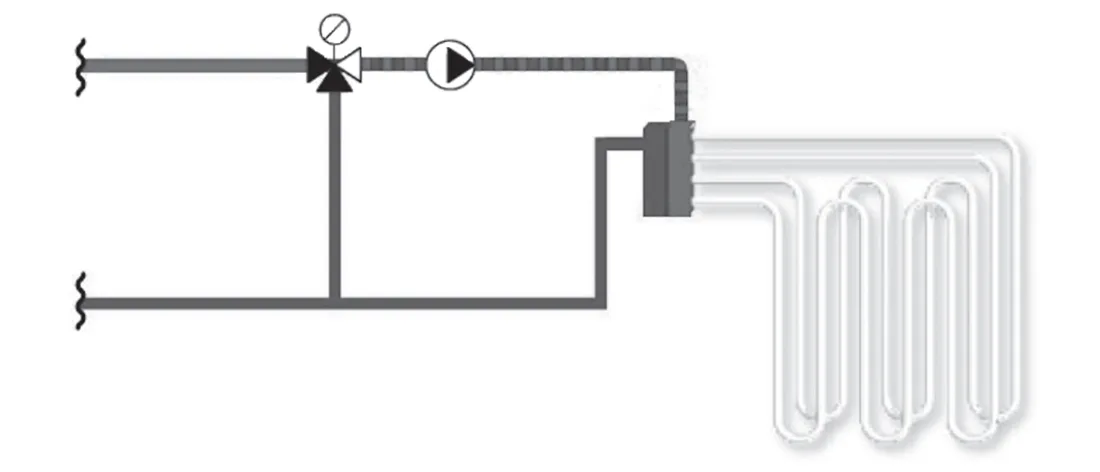

3.7. Примеры схем установки ГВС (ГВС) и отопления с использованием термостатических смесителей:
Пример 1
Пример 2

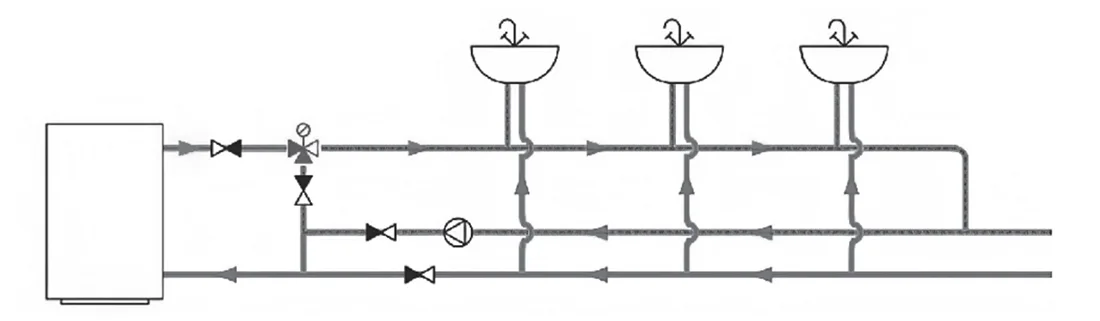

Пример ГВС
Эксплуатация и техническое обслуживание
4.1. Термостатический смесительный клапан должен эксплуатироваться при давлении и температуре, указанных в таблице технических характеристик.
4.2. Ремонт и замена клапана допускается только при сливе теплоносителя.
