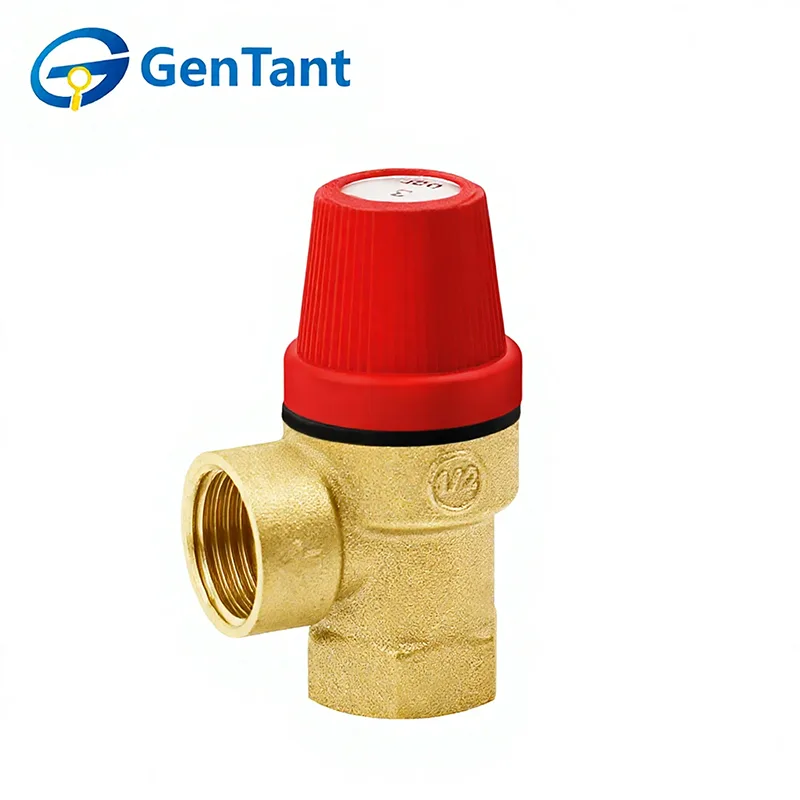

Предохранительный клапан

Предохранительные клапаны — это критически важные, не подлежащие обсуждению защитные устройства, разработанные как последняя линия защиты в системах, находящихся под давлением. Их основная функция – автоматическое открытие и сброс избыточного давления при превышении заданного заданного значения, предотвращая тем самым катастрофический отказ оборудования, взрывы, а также обеспечивая безопасность персонала и окружающей среды. Как только давление в системе возвращается на безопасный уровень, клапан автоматически закрывается, обеспечивая целостность системы и непрерывность работы. Эта важная функция делает их незаменимыми во многих отраслях промышленности, включая системы отопления, вентиляции и кондиционирования воздуха, коммерческие котлы, технологическое отопление и системы водоснабжения.

Характеристики и применение продукта

Предохранительные клапаны используются в качестве защитных устройств в различных системах, включая отопление, охлаждение и бытовое водоснабжение. Когда давление в системе увеличивается и превышает давление нагнетания клапана, предохранительный клапан автоматически срабатывает, чтобы сбросить давление и выпустить среду, тем самым обеспечивая безопасность внутренних трубопроводов и оборудования. И наоборот, клапан автоматически возвращается в исходное положение и закрывается, когда давление в системе падает ниже заданного давления.

Параметр продукта (спецификация)

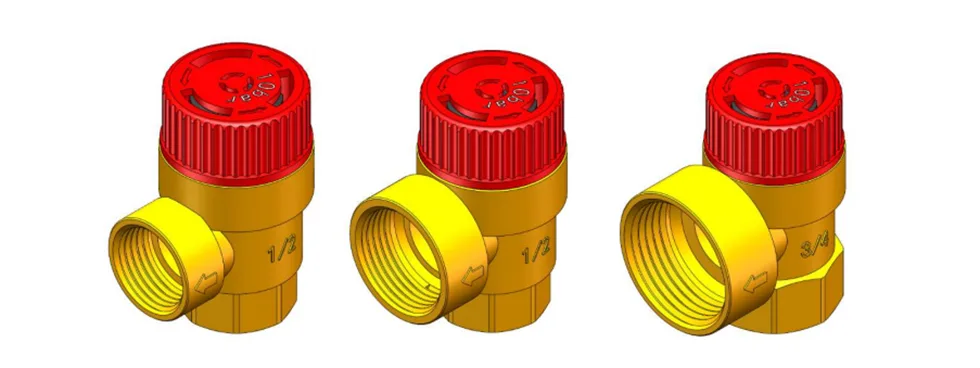

Тип резьбового соединения

DN15 (1/2 дюйма), DN15 × 20 (1/2 дюйма × 3/4 дюйма), DN20 × 25 (3/4 дюйма × 1 дюйм)

Техническая спецификация

Среда: вода или раствор гликоля (максимальная концентрация 50%).

Рабочая температура:-20℃~ 110℃

Максимальное рабочее давление: ≤16 бар

Номинальное давление (Pnr): 2,5-3-3,5-4-5-6-7-8-10 бар (значение давления нерегулируемое)

Давление открытия (Po): ≤Pnr 10%

Давление закрытия (Pf): ≤Pnr 10%

Корпус клапана: цельная высокотемпературная ковка, утолщенная толщина стенок, более высокая прочность.

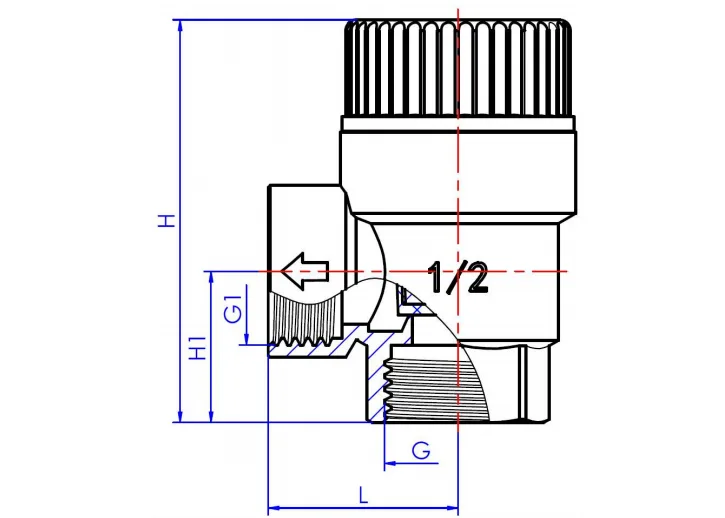

Размер продукта

Принцип работы

Внутренний поршень предохранительного клапана использует натяжение пружины для закрытия седла клапана. Когда давление в системе превышает заданное напряжение пружины, поршень перемещается вверх, в сторону от седла, и открывает канал для выпуска воды. Давление срабатывания предохранительного клапана представляет собой максимально допустимое рабочее давление системы.

Когда давление в системе падает ниже давления закрытия предохранительного клапана, напряжение, оказываемое пружиной на верхней части поршня, приводит к закрытию канала потока воды, возвращая систему в нормальное рабочее состояние. Диаметр выпускного отверстия предохранительного клапана равен или превышает диаметр впускного отверстия; такая конструкция способствует быстрому сбросу давления.

Инструкция по установке и эксплуатации

Перед установкой предохранительного клапана квалифицированный профессиональный персонал должен выбрать правильную модель, исходя из характеристик системы и в соответствии с соответствующими правилами. На корпусе клапана нанесено направление потока воды, которое необходимо строго соблюдать при монтаже.

1. Применимые системы

1.1 Системы отопления

Предохранительный клапан следует устанавливать вверху источника тепла (котел, тепловой насос и т.п.) или на расстоянии 1 метра от трубы подачи воды. Между предохранительным клапаном и соединительной трубой источника тепла не должно быть никакого запорного клапана.

1.2 Системы горячего водоснабжения

Предохранительный клапан должен быть установлен на входе холодной воды в резервуар для горячей воды накопительного типа, обеспечивая отсутствие запорных клапанов любой формы на трубопроводе между этими точками.

1.3 Системы сжатого газа

Предохранительный клапан пригоден для использования в системах сжатого газа.

2. Способ установки

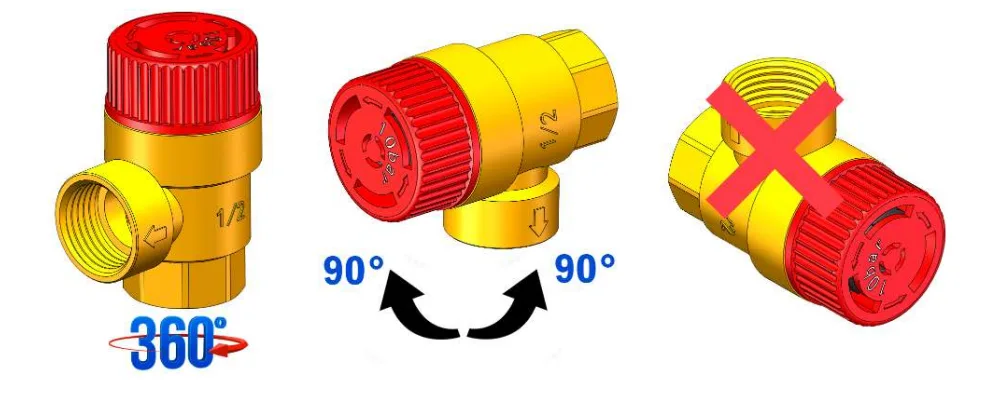

Перед установкой убедитесь, что давление в системе соответствует давлению открытия предохранительного клапана; убедиться, что система полностью разгерметизирована и остыла; убедиться в отсутствии каких-либо запорных клапанов между системой и предохранительным клапаном; промыть трубопроводы системы. Предохранительный клапан можно устанавливать вертикально или горизонтально, но нельзя устанавливать в перевернутом положении (как показано на рисунке ниже). Соблюдение этих методов установки может предотвратить влияние загрязнений и отложений на нормальную работу.

3. Меры предосторожности при установке

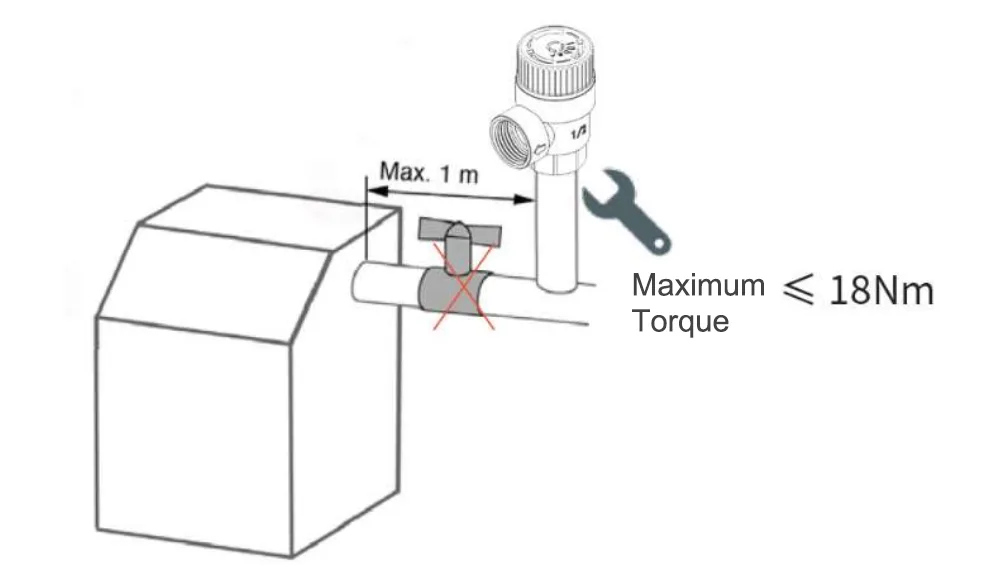

3.1 При установке предохранительного клапана крутящий момент должен составлять ≤18 Н·м, чтобы предотвратить деформацию клапана, которая может привести к поломке. Между системой и предохранительным клапаном не должно быть никакой запорной арматуры (шаровых кранов, обратных клапанов и т. д.), как показано на рисунке ниже.

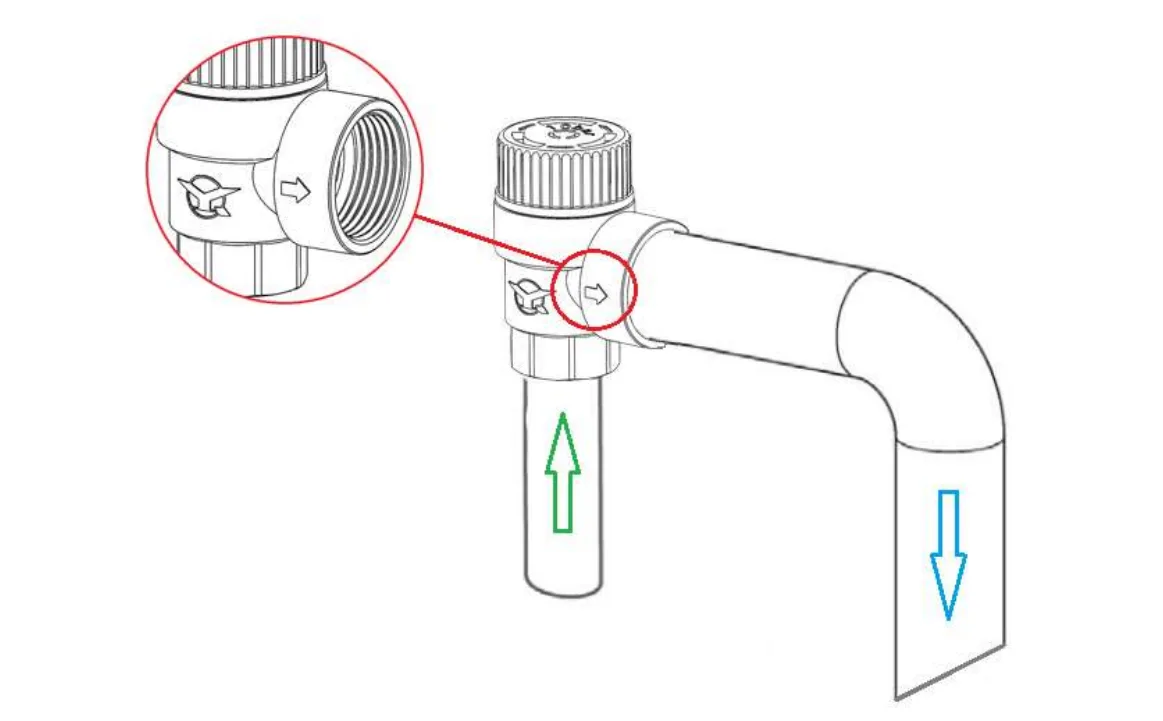

3.2 Диаметр трубопровода, соединяющего систему с предохранительным клапаном, должен быть больше или равен диаметру входной трубы предохранительного клапана. Убедитесь, что направление потока среды совпадает с направлением стрелки на предохранительном отверстии, как показано на рисунке ниже. Рекомендуется разместить рядом с предохранительным отверстием предохранительного клапана табличку с напоминанием: «Не блокируйте выпускное отверстие во время работы системы».

3.3 Не устанавливайте запорные клапаны или другие аксессуары к клапанам, которые препятствуют потоку среды через порт сброса давления. Убедитесь, что среда может беспрепятственно и плавно вытекать из порта сброса давления. Сливная труба должна иметь максимум два колена и длину ≤2 метра.

3.4 Убедитесь, что рядом с местом установки предохранительного клапана имеется слив в полу или приемное устройство для безопасного дренажа во время ввода в эксплуатацию, технического обслуживания и т. д., чтобы избежать травм персонала или материального ущерба, вызванного текущей средой.

ввод в эксплуатацию

Поверните маховик один раз в направлении стрелки на верхнем маховике предохранительного клапана. В это время необходимо слить среду из порта сброса давления. Если среда не сбрасывается, проверьте, не заблокирован ли порт сброса давления или не поврежден ли предохранительный клапан, а также проверьте состояние давления в системе. Вращение маховика можно использовать только для проверки правильности работы предохранительного клапана. Не поворачивайте маховик несколько раз или в обратном направлении, так как это может привести к повреждению предохранительного клапана.

Обслуживание

Рекомендация: проводите функциональный тест каждые 6 месяцев.
