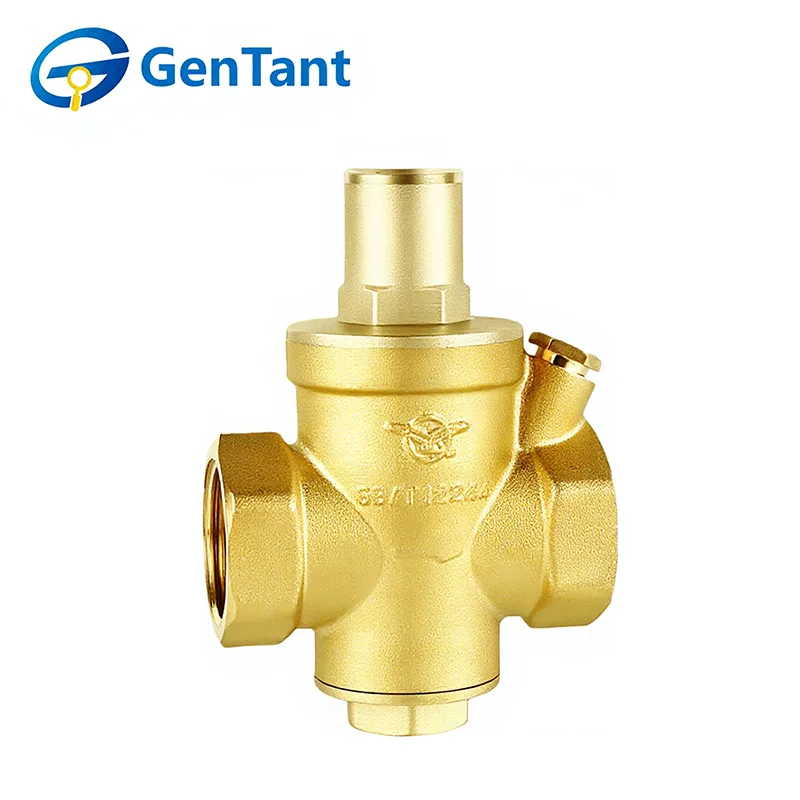

Редукционный клапан давления

Клапаны GenTant, спроектированные с учетом долговечности и точности, выбираются инженерами и закупаются партнерами по всему миру. Мы стремимся к контролю качества и профессионально производим высококачественные решения, адаптированные к различным потребностям приложений. Наша фабрика предлагает индивидуальные услуги и предоставляет бесплатные образцы, что позволяет вам оценить нашу продукцию, прежде чем принять решение. Мы приглашаем вас просмотреть наши технические данные или обсудить ваши требования к применению с нашей командой. Давайте сотрудничать, чтобы предоставить надежные и экономичные решения по управлению давлением для вашего следующего проекта.

Характеристики и применение продукта

Этот редукционный клапан, также известный как регулятор давления, предназначен для использования в системах горячего и холодного водоснабжения для обеспечения регулируемого снижения давления. Он постоянно поддерживает давление на выходе на уровне или ниже заданного значения, независимо от колебаний основного давления подачи. Даже в статических условиях давление после регулятора не превысит заданное значение. Благодаря принципу работы «после действия» он обеспечивает точное и надежное управление. Регулятор имеет боковой порт с резьбой для удобного контроля давления (манометр продается отдельно), а оба соединительных конца оснащены защитными нейлоновыми колпачками для обеспечения целостности уплотнений.

Параметр продукта (спецификация)

Номинальный диаметр: от DN15 до DN50

Максимальное входное давление: 2,5 МПа

Диапазон регулирования давления: от 0,1 до 0,55 МПа.

Заводская установка давления на выходе: 0,3 МПа.

Максимальная температура рабочей среды: +80°C

Измерение

Структура продукта и принцип работы

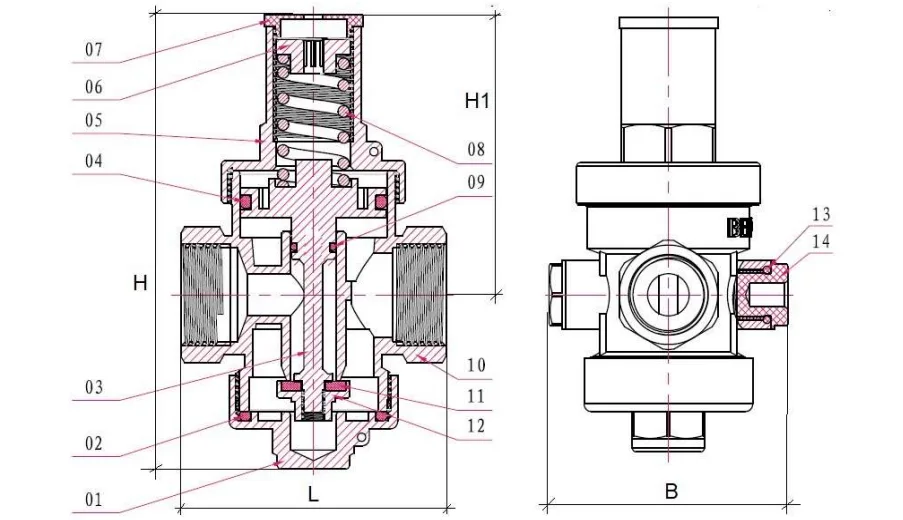

Структура

Редукционный клапан GenTant состоит из впускного и выпускного патрубков, подпружиненного чувствительного элемента и механизма регулировки.

Принцип работы

Жидкость поступает во впускную камеру и оказывает одинаковое усилие на плунжер клапана и нижнюю поверхность поршня. Сила пружины удерживает регулятор открытым до тех пор, пока давление среды, действующее на поршень в выпускной камере, не сбалансируется с заданным давлением. В этот момент плунжер клапана начинает перекрывать проход между камерами, увеличивая сопротивление и снижая давление на выходе до заданного значения. С помощью латунной регулировочной гайки давление на выходе регулятора можно установить на желаемое значение, отличное от заводской настройки (3 бар).

Инструкция по установке и эксплуатации

Регулятор давления может быть установлен в любом положении. Направление жидкости должно соответствовать стрелке, указанной на корпусе клапана. Регулировочная втулка должна находиться в рабочем положении.

Регулятор следует устанавливать в месте, облегчающем ввод в эксплуатацию и техническое обслуживание.

Перед регулятором должен быть установлен механический фильтр с тонкостью фильтрации не менее 500 микрон.

При монтаже должны быть соблюдены следующие условия:

● Тщательно очистите и промойте входную часть трубопровода.

● Следите за тем, чтобы никакие уплотнительные материалы (такие как тефлоновая уплотнительная лента, пеньковый уплотнительный шнур и т. д.) не попадали в рабочую камеру регулятора.

● В проектах нового строительства или капитальной реконструкции проверка давления и промывка трубопровода должны быть завершены до установки регулятора.

Редукционный клапан GenTant не должен воспринимать никакие нагрузки от трубопровода (в том числе изгиб, сжатие, растяжение, кручение, перекос, вибрацию, неравномерную затяжку крепежных элементов и т.п.). При необходимости должны быть установлены опоры или компенсаторы для устранения нагрузок, оказываемых трубопроводом на арматуру. Максимальный установочный крутящий момент регулятора указан в таблице ниже.

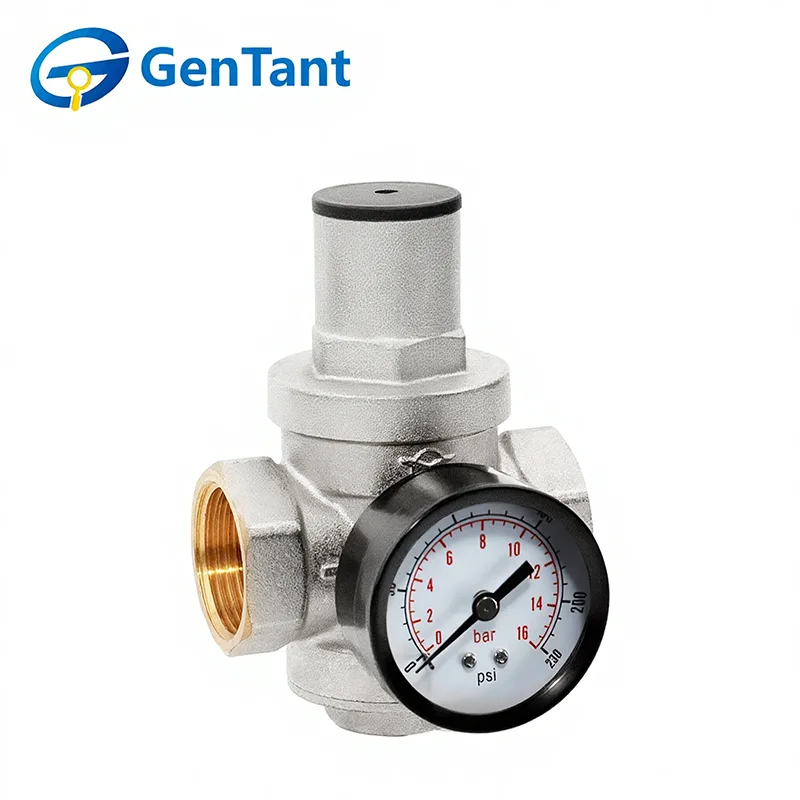

Регулятор рекомендуется устанавливать перед водомером. Контроль давления необходимо производить с помощью манометра, который можно установить в месте заглушки регулятора. Манометр отображает давление на выходе регулятора.

Чтобы отрегулировать заданное давление, сначала ослабьте крышку, затем с помощью гаечного ключа поворачивайте регулировочный винт до тех пор, пока не будет достигнуто желаемое давление, указанное на манометре. Поворот регулировочного винта по часовой стрелке увеличивает заданное давление, а поворот против часовой стрелки — уменьшает. После завершения регулировки надежно затяните крышку.

Во избежание шума и кавитации рекомендуется поддерживать соотношение давлений на входе и выходе ниже 2,5 МПа. Например, если требуемое давление на выходе составляет 4 бар, давление на входе не должно превышать 10 бар. При необходимости рассмотрите возможность последовательной установки дополнительных редукционных клапанов.
