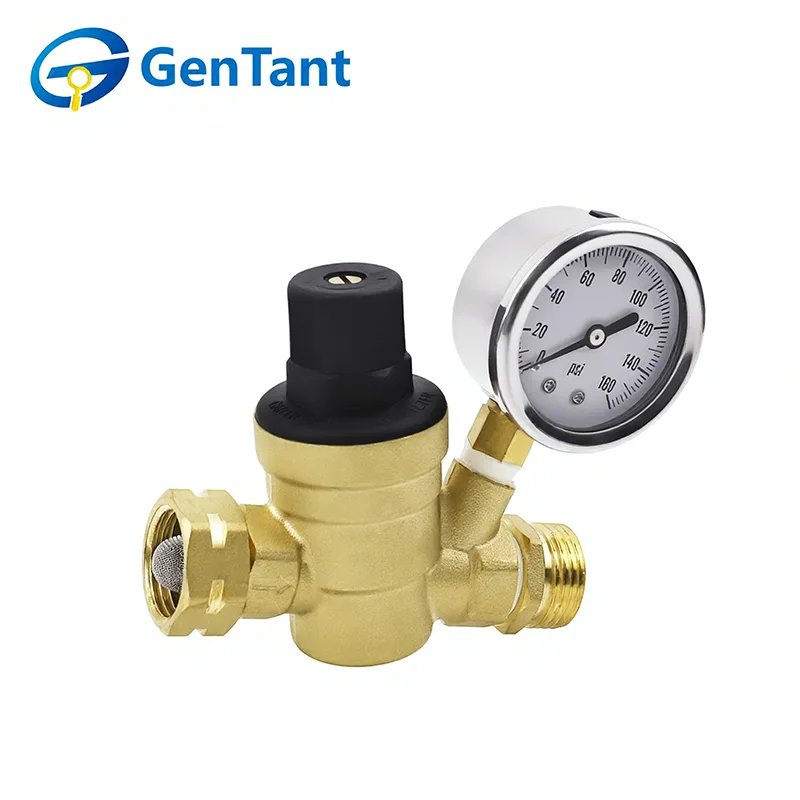

Редукционный клапан давления с манометром

Редукционный клапан с манометром представляет собой интегрированный узел управления, предназначенный для обеспечения точного управления давлением в жидкостных системах. Основная функция клапана — автоматически снижать более высокое колеблющееся входное давление до стабильного, безопасного и заранее заданного уровня на выходе, тем самым защищая последующие трубопроводы, оборудование и приборы от повреждений. Встроенный манометр обеспечивает немедленную визуальную проверку заданного давления на выходе, облегчая мониторинг, первоначальную настройку и текущую диагностику системы.

Характеристики и применение продукта

Этот статический и динамический редукционный клапан с манометром поддерживает стабильное давление на выходе, несмотря на большие колебания на входе. Обладая прочной конструкцией с классом PN16, он допускает как горизонтальную, так и вертикальную установку без ущерба для производительности, регулировки или герметизации. Регулирующий источник соответствует европейским стандартам EN1567 и полностью изолирован от питьевой воды, что обеспечивает гигиену и безопасность.

Клапан, используемый в основном в муниципальных системах водоснабжения с высоким или нестабильным давлением в трубопроводе, эффективно снижает и стабилизирует давление воды на входе для конечных потребителей. Его ключевая функция заключается в автоматическом поддержании постоянного давления на выходе, несмотря на колебания наверху, при удовлетворении потребности в расходе, обеспечивая надежное и безопасное водоснабжение жилых помещений.

Параметр продукта (спецификация)

Тип резьбового соединения

DN15 (1/2 дюйма), DN20 (3/4 дюйма), DN25 (1 дюйм), DN32 (1-1/4 дюйма), DN40 (1-1/2 дюйма), DN50 (2 дюйма)

Техническая спецификация

Максимально допустимое рабочее давление (PN): 16 бар.

Диапазон регулирования давления (Ps): 1~6 бар

Заводская настройка выходного давления: 3 бар.

Диапазон изменения выходного давления: ±10%

Диапазон рабочих температур: 0 ℃ (без замерзания) ~ (80 ℃

Уровень шума (дБ(А)): 30 дБА

Состав материала

① Корпус клапана, крышка клапана, золотник клапана: HPb59-1.

② Уплотнительный элемент: EPDM.

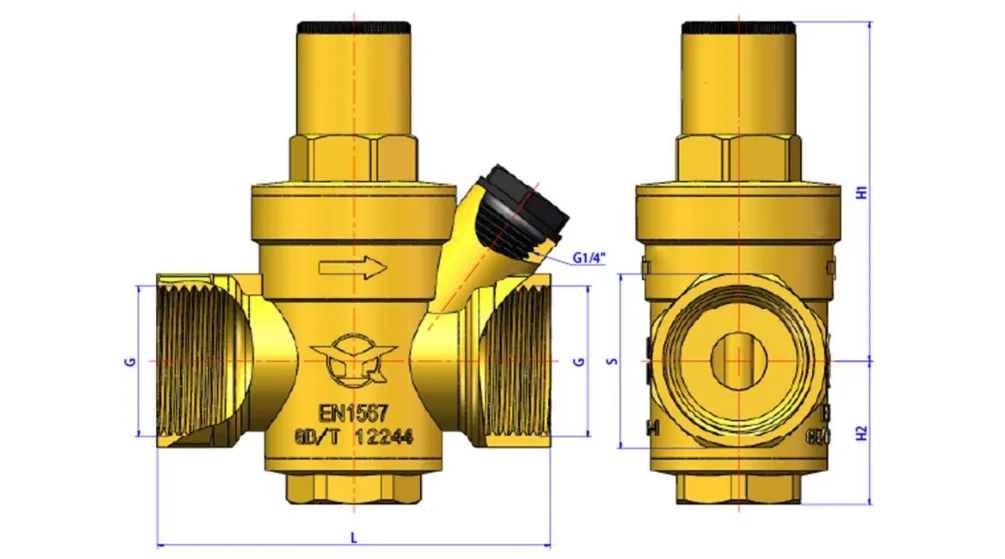

Размер продукта

Структура продукта и принцип работы

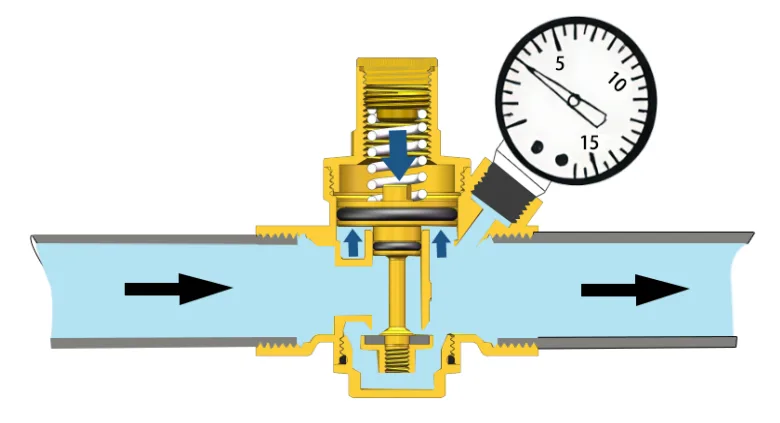

Принцип работы

Основной функцией редукционного клапана с манометром является точная модуляция высокого давления на входе до стабилизированного, калиброванного давления на выходе, тем самым защищая целостность последующих бытовых и промышленных жидкостных систем от скачков давления или локальных условий избыточного давления.

Механически устройство устанавливает гидравлическое равновесие путем уравновешивания двух основных сил: статической силы, создаваемой предварительно натянутой пружиной, которая смещает клапан в открытое положение, и динамической силы закрытия, создаваемой давлением жидкости перед клапаном, действующим на внутренний поршень. Этот непрерывный, самодействующий баланс эффективно поддерживает постоянное состояние пониженного давления на выходе, оптимизируя как подачу жидкости, так и защиту системы.

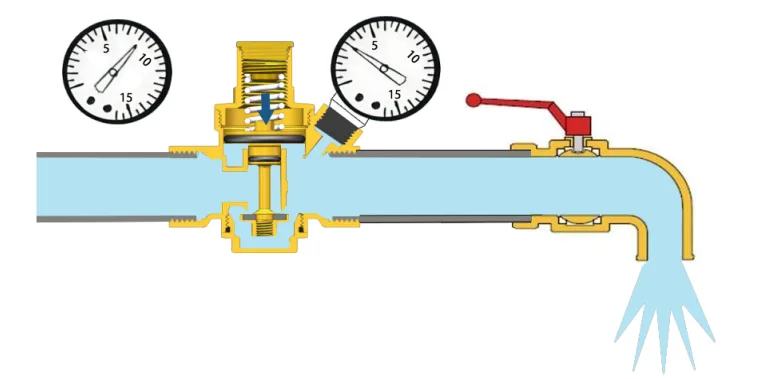

Рабочее состояние во время потребления воды

Когда водопроводный кран открыт, сила внутренней пружины превосходит восходящее гидравлическое давление, действующее на нижнюю поверхность поршня. Следовательно, поршень перемещается вниз, тем самым открывая канал для потока жидкости. Когда активируются дополнительные выходные краны, противодавление под поршнем уменьшается, что приводит к пропорциональному увеличению объемного расхода через редукционный клапан.

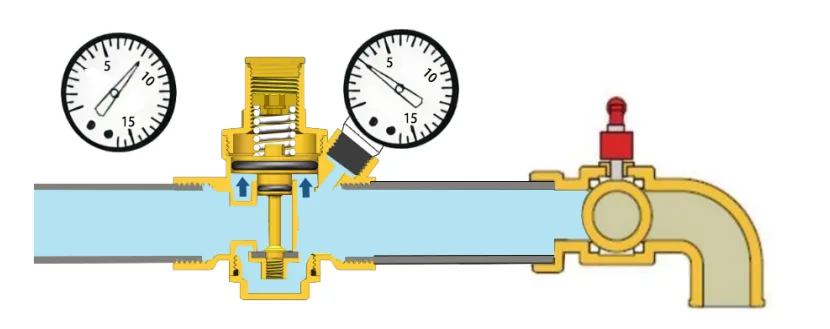

Рабочее состояние при нулевом расходе

При закрытии выходного крана гидравлическое давление в выходном контуре повышается. Это повышенное давление перемещает внутренний поршень вверх, эффективно герметизируя канал для жидкости и стабилизируя давление на выходе на заданном заданном уровне. Мгновенное закрытие редукционного клапана достигается, когда восходящая гидравлическая сила, действующая на поршень, превышает противодействующую силу внутреннего пружинного механизма.

Инструкция по установке и эксплуатации

4.1 Перед установкой редукционного клапана с манометром рекомендуется удалить воздух и грязь из системы трубопроводов.

4.2 Проверьте направление потока воды (указанное стрелкой на корпусе клапана).

4.3 Редукционный клапан может устанавливаться как на вертикальных, так и на горизонтальных участках трубопровода (перевернутая установка запрещена).

4.4 Клапан нельзя устанавливать в местах, где может произойти замерзание, например, на открытом воздухе, поскольку замерзание может повредить устройство.

4.5 Редукционный клапан должен быть установлен в легкодоступном месте для регулировки и снятия показаний давления. Установка в шахтах труб не рекомендуется из-за возможного замерзания.

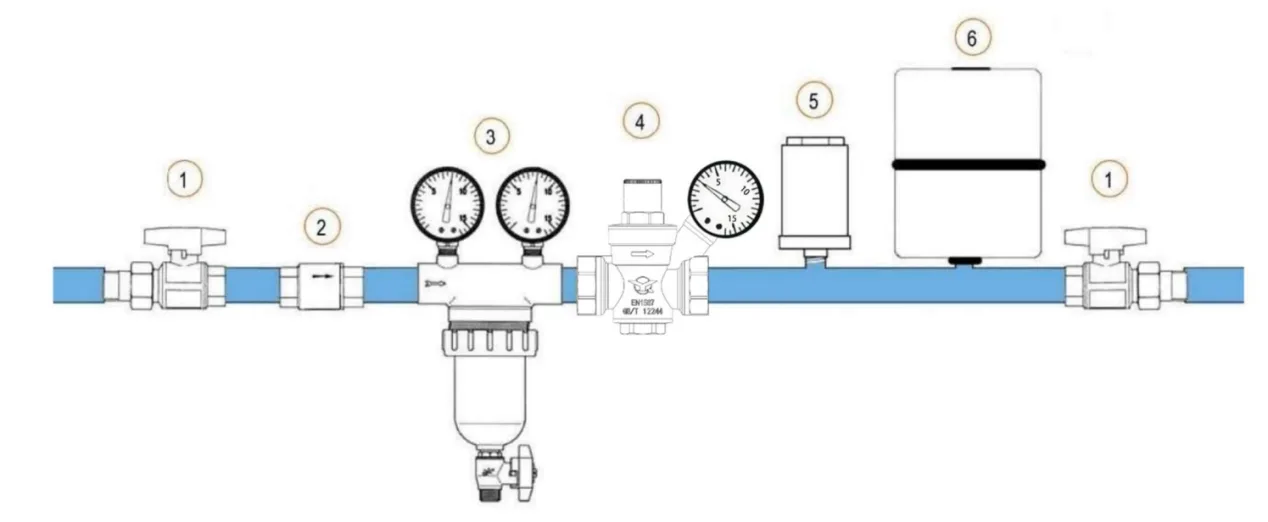

4.6 Явление «гидравлического удара» является основной причиной выхода из строя редукционного клапана. Рекомендуется использовать методы установки, показанные на рисунке ниже, поскольку они оптимизируют работу всего последующего оборудования и облегчают задачи технического обслуживания.

① Запорный клапан: устанавливается перед и после редукционного клапана для облегчения операций по техническому обслуживанию различного оборудования.

② Обратный клапан: предотвращает обратный поток.

③ Фильтр: фильтрует примеси в главном подающем трубопроводе, чтобы предотвратить засорение всего оборудования, расположенного ниже по потоку, и сохранить его производительность.

④ Поршневой динамический стабильный редукционный клапан.

⑤ Защита от гидроудара: предотвращает колебания трубопровода при восстановлении подачи воды после перерыва, что может привести к повреждению всего оборудования, расположенного ниже по потоку.

⑥ Расширительный бак: используется в системах горячего водоснабжения и хранения горячей воды, где давление может повышаться из-за тепла жидкости, поглощая избыточное давление.

регулирование давления

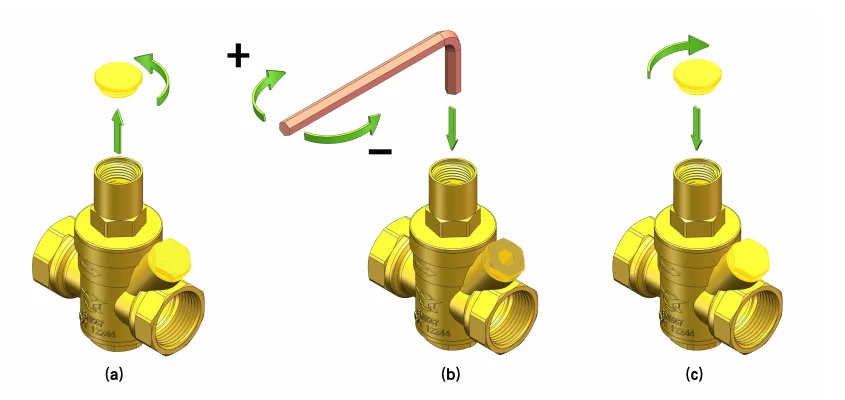

Давление на выходе редукционного клапана с манометром установлено на заводе на 3 бар; Давление на выходе можно регулировать следующими способами:

1. Закройте запорный клапан за редукционным клапаном.

2.Открутите пластиковую крышку против часовой стрелки.

3. Вставьте шестигранный ключ в регулировочную крышку редукционного клапана для регулировки: поверните по часовой стрелке, чтобы увеличить давление на выходе, поверните против часовой стрелки, чтобы уменьшить давление на выходе (рис. b).

4. Значение давления, отображаемое на манометре редукционного клапана, представляет собой скорректированное давление на выходе.

5.После завершения регулировки затяните пластиковую крышку по часовой стрелке.

Во избежание возникновения шума или явлений кавитации рекомендуется поддерживать коэффициент снижения давления на входе и выходе ниже 2,5. Например, если требуемое давление на выходе составляет 4 бар, давление на входе не должно превышать 10 бар. При необходимости рассмотрите возможность последовательной установки дополнительных редукционных клапанов для поэтапного достижения желаемого снижения давления.

Поиск неисправностей

① Редукционный клапан с манометрами, установленный в трубопроводах горячей воды или системах хранения горячей воды, будет испытывать увеличение давления на выходе. Это происходит потому, что нагрев воды увеличивает давление, а при отсутствии расхода воды редукционный клапан находится в закрытом состоянии, не давая «сбросить» накопившееся давление.

Решение: Установите расширительный бак между входом горячей воды и редукционным клапаном для поглощения повышенного давления.

② Несоответствие выходного давления заданному значению давления. В районах с плохим качеством воды загрязнения, проходящие через редукционный клапан, могут легко скапливаться между седлом клапана и поршнем, препятствуя полному закрытию клапана. Это позволяет давлению выше по потоку просачиваться в сторону выхода, тем самым повышая давление ниже по потоку.

Решение: Установите фильтр перед редукционным клапаном и выполняйте регулярную очистку.
