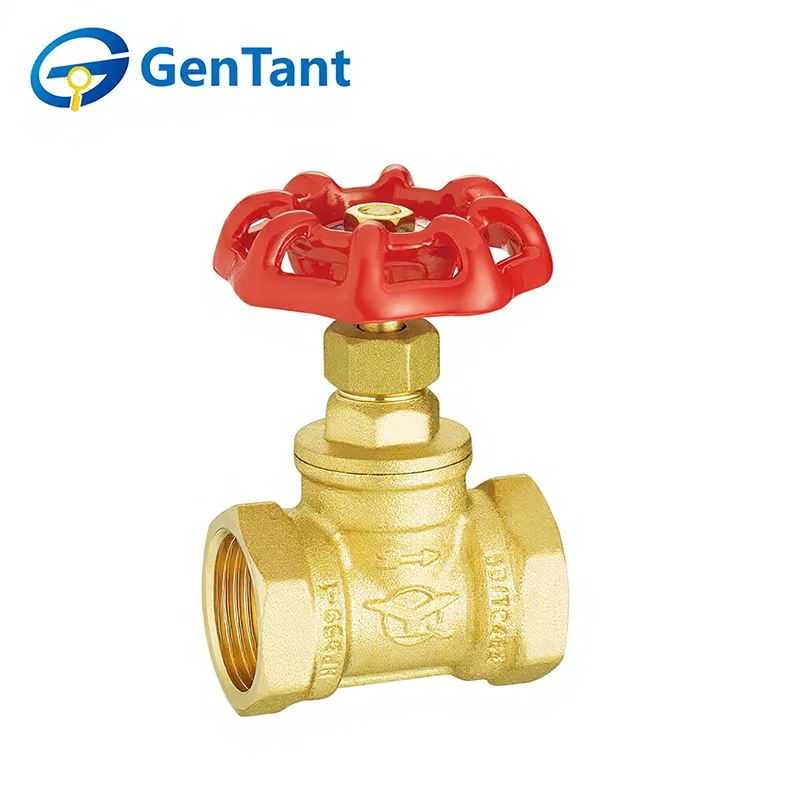

Шаровой клапан средней мощности

Проходной клапан среднего режима работы — это фундаментальное устройство управления потоком, предназначенное для надежного дросселирования, регулирования и включения/выключения в жидкостных системах. Его функция основана на уникальной внутренней конструкции: жидкость течет по S-образной траектории и контролируется диском или плунжером, который перемещается перпендикулярно неподвижному кольцу седла. Это обеспечивает точную модуляцию расхода, хорошую запорную способность и точный контроль давления и объема. Разработанный для надежной работы без экстремальных условий, он идеально подходит для балансировки, изоляции и регулирования воды, пара, масла или газа в коммерческих зданиях, промышленных предприятиях и системах отопления, вентиляции и кондиционирования воздуха, где требуется частая регулировка или надежное уплотнение.

Характеристики и применение продукта

Проходные клапаны средней мощности разработаны для обеспечения точности в коммерческих системах отопления, вентиляции и кондиционирования воздуха и бытовых системах водоснабжения. Ключевые особенности включают прочный сферический корпус и подвижный диск, который обеспечивает точное дросселирование и надежное отключение при колебаниях давления. Они широко применяются для балансировки контуров отопления/охлаждения, регулирования питательной воды котлов и управления паропроводами. Их прочная конструкция обеспечивает стабильное управление потоком и долгосрочную безопасность современной строительной инфраструктуры.

Параметр продукта

Техническая спецификация

Номинальное давление: 1,6 МПа

Рабочая среда: вода, масло, неагрессивные и негорючие газы.

Рабочая температура: -10°C ≤ T ≤ 120°C

Резьба соответствует стандарту ISO 228.

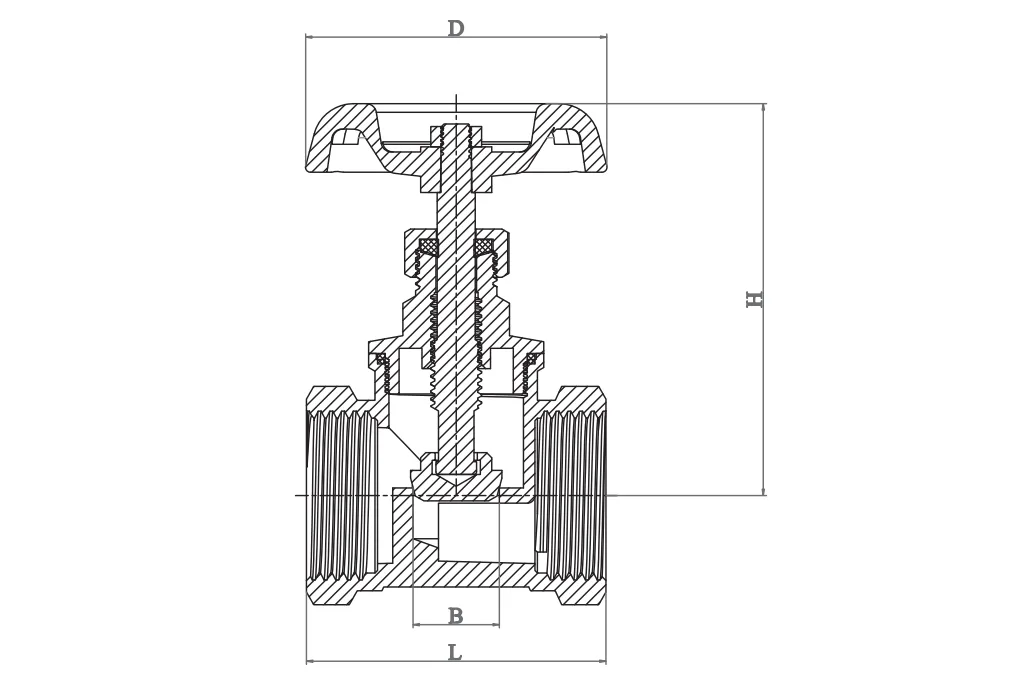

Размер продукта

Рекомендации по установке

1. Перед установкой клапана тщательно очистите и подготовьте систему трубопроводов.

2. Перед установкой снимите все защитные торцевые крышки и осмотрите отверстия клапана и посадочные поверхности, чтобы убедиться в их чистоте.

3. Обеспечьте достаточную поддержку клапана, чтобы избежать нагрузки от соединения трубопроводов.

4. Убедитесь, что номинальные значения давления и температуры клапана соответствуют предполагаемым условиям эксплуатации.

5. Перед вводом клапана в эксплуатацию полностью переключите его из открытого положения в закрытое, чтобы убедиться в плавности работы.

6.После установки убедитесь, что уплотнительная гайка затянута должным образом.

7. Для проходных клапанов средней мощности рекомендуется устанавливать шток вертикально, а рукоятку управления сверху.

Инструкция по эксплуатации

Задвижки и шаровые краны управляются вручную. Поверните ручку против часовой стрелки, чтобы открыть, и по часовой стрелке, чтобы закрыть.

Осмотр и техническое обслуживание

1. Регулярный осмотр и профилактическое обслуживание, как правило, не требуются, за исключением периодической регулировки уплотнения штока и периодического переключения клапана из открытого в закрытое состояние.

2. Если произошла утечка из сальника, затяните гайку сальника по часовой стрелке примерно на четверть оборота (или до тех пор, пока утечка не прекратится), чтобы увеличить давление уплотнения на сальник штока. Никогда не упаковывайте шаровой клапан средней мощности, пока он находится под давлением в системе.

3. При замене штока клапана также замените упаковочный материал.

Запасные части

В нормальных условиях эксплуатации запасные части требуются редко. Рекомендуемые запасные части для каждого типа клапана включают:

Проходные клапаны: ручка, гайка ручки, сальник, сальник, гайка сальника, диск и седло.

При заказе деталей укажите номер клапана, размер, требуемую деталь и приблизительный возраст.
