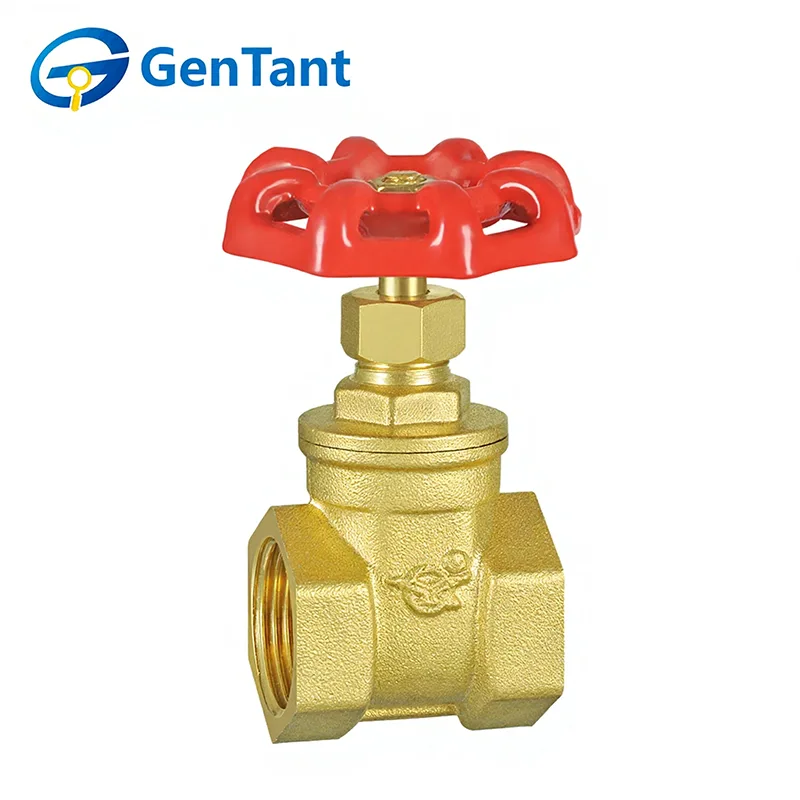

Задвижка средней мощности

Задвижка для средних условий эксплуатации — это универсальный и прочный клапан линейного перемещения, предназначенный для надежной изоляции в широком спектре систем обработки жидкостей. Его основная функция — обеспечить полный, беспрепятственный, прямолинейный путь потока в полностью открытом состоянии и полное перекрытие в полностью закрытом состоянии. Это достигается за счет подъема или опускания прочного затвора или клина, перпендикулярного потоку, что создает плотное уплотнение седел клапана. Разработанный для надежной работы без требований к экстремальному давлению и температуре в тяжелых условиях эксплуатации, он идеально подходит для включения и выключения воды, масла, газа и пара в муниципальных, коммерческих и промышленных условиях, обеспечивая низкое гидравлическое сопротивление и длительный срок службы при правильной эксплуатации.

Характеристики и применение продукта

Задвижка средней мощности предназначена для надежного управления включением/выключением в трубопроводных системах среднего давления. Он имеет прочный корпус, варианты с поднимающимся или невыдвижным штоком, а также герметично закрывающуюся заслонку, обеспечивающую минимальное падение давления при полностью открытом положении. Подходит для применения с водой, нефтью, газом и паром низкого давления. Он широко используется в промышленных, коммерческих и муниципальных системах для изоляции, распределения и управления технологическими процессами, где не требуется частая эксплуатация.

Параметр продукта

Техническая спецификация

Номинальное давление: 1,6 МПа

Рабочая среда: Вода

Рабочая температура: -10°C ≤ T ≤ 100°C

Резьба соответствует стандарту ISO 228.

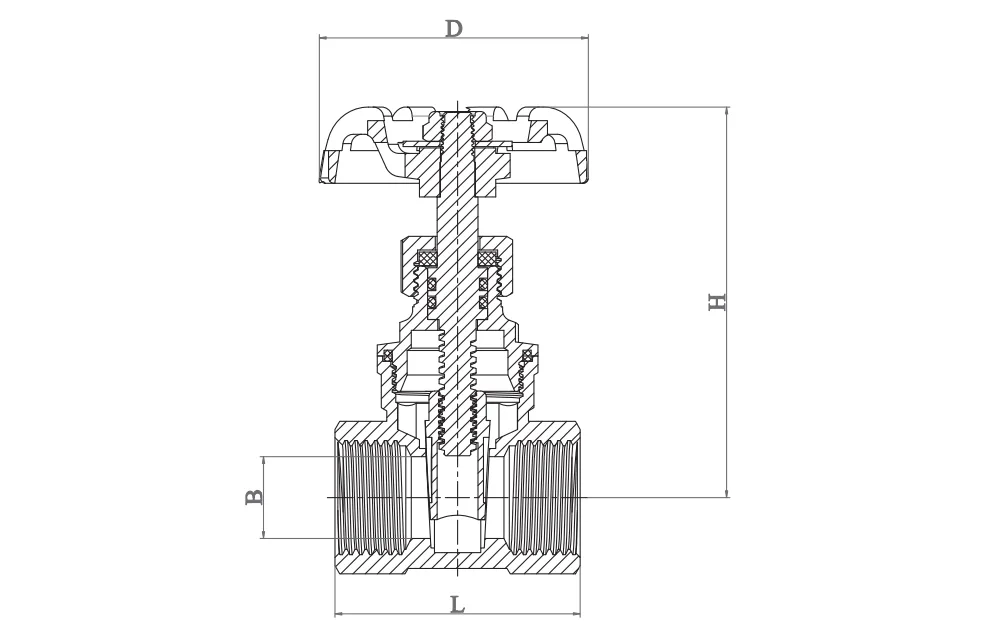

Размер продукта

Рекомендации по установке

1. Перед установкой клапана тщательно очистите и подготовьте систему трубопроводов.

2. Перед установкой снимите все защитные торцевые крышки и осмотрите отверстия клапана и посадочные поверхности, чтобы убедиться в их чистоте.

3. Обеспечьте достаточную поддержку клапана, чтобы избежать нагрузки от соединения трубопроводов.

4. Убедитесь, что номинальные значения давления и температуры клапана соответствуют предполагаемым условиям эксплуатации.

5.Перед вводом в эксплуатацию задвижки средней мощности полностью переключите ее из открытого состояния в закрытое, чтобы убедиться в плавности работы.

6.После установки убедитесь, что уплотнительная гайка затянута должным образом.

7.Для задвижек и проходных клапанов рекомендуется устанавливать шток вертикально, а рукоятку управления сверху.

Инструкция по эксплуатации

Задвижки средней мощности управляются вручную. Поверните ручку против часовой стрелки, чтобы открыть, и по часовой стрелке, чтобы закрыть.

Осмотр и техническое обслуживание

1. Регулярный осмотр и профилактическое обслуживание, как правило, не требуются, за исключением периодической регулировки уплотнения штока и периодического переключения клапана из открытого в закрытое положение.

2. Если возникла утечка из сальника, затяните гайку сальника по часовой стрелке примерно на четверть оборота (или до тех пор, пока утечка не прекратится), чтобы увеличить давление уплотнения на сальник штока. Никогда не набивайте клапан, пока он находится под давлением в системе.

3. При замене штока клапана также замените упаковочный материал.

Запасные части

В нормальных условиях эксплуатации запасные части требуются редко. Рекомендуемые запасные части для каждого типа клапана включают: ручку, гайку ручки, уплотнение, сальник, уплотнительную гайку.

При заказе деталей укажите номер клапана, размер, требуемую деталь и приблизительный возраст.
