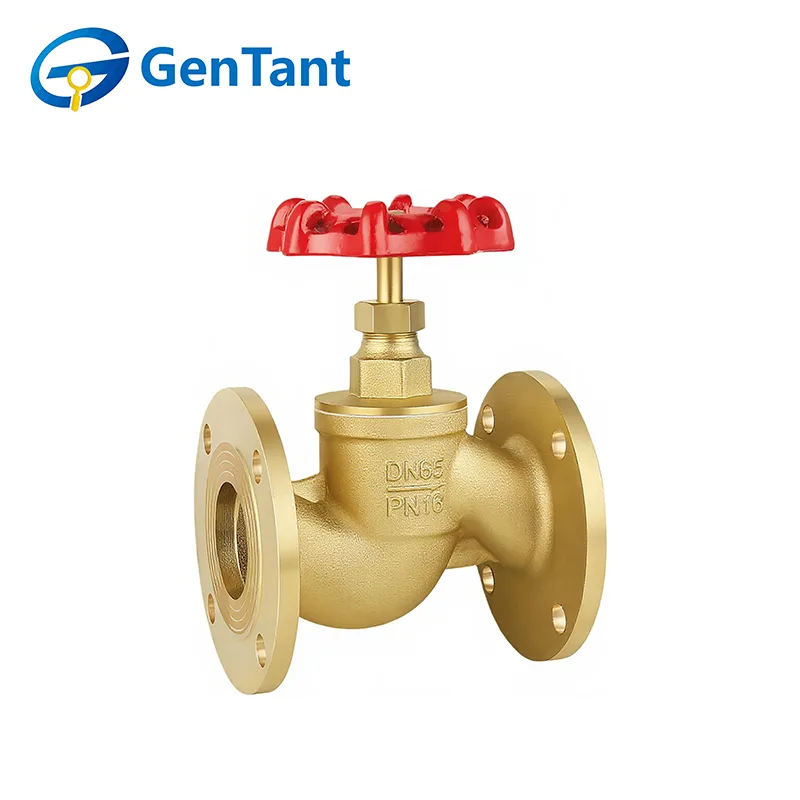

Фланцевый шаровой клапан

Фланцевый проходной клапан — это надежное промышленное устройство регулирования расхода, отличающееся фланцевыми концами, которые облегчают надежное болтовое соединение с фланцами трубопровода. Его основная функция — обеспечить точное дросселирование, регулирование и надежное перекрытие потока жидкости. Клапан работает через шток с линейным движением, который опускает диск или плунжер перпендикулярно на неподвижное седло, создавая характерное изменение направления потока (часто S-образный путь). Такая конструкция позволяет точно регулировать поток и обеспечивать надежное уплотнение. Фланцевое соединение делает его пригодным для высоконадежных, герметичных установок в системах среднего и высокого давления, используемых в электроэнергетике, химической обработке, нефтегазовой отрасли и крупномасштабных системах отопления, вентиляции и кондиционирования.

Характеристики и применение продукта

Фланцевый проходной клапан отличается болтовыми торцевыми соединениями, что обеспечивает высокопрочное, герметичное уплотнение и простую установку в крупных трубопроводных сетях. Его основной особенностью является Z-образная конструкция корпуса, обеспечивающая исключительную точность дросселирования и надежное отключение. В жилом и коммерческом секторах он широко используется для магистральных водопроводов, систем охлаждения, вентиляции и кондиционирования воздуха и контроля питательной воды котлов, где необходимы частое техническое обслуживание и стабильное регулирование расхода.

Параметр продукта

Техническая спецификация

Номинальное давление: 1,6 МПа

Рабочая среда: вода, масло, неагрессивные и негорючие газы.

Рабочая температура: -20°C ≤ T ≤ 150°C

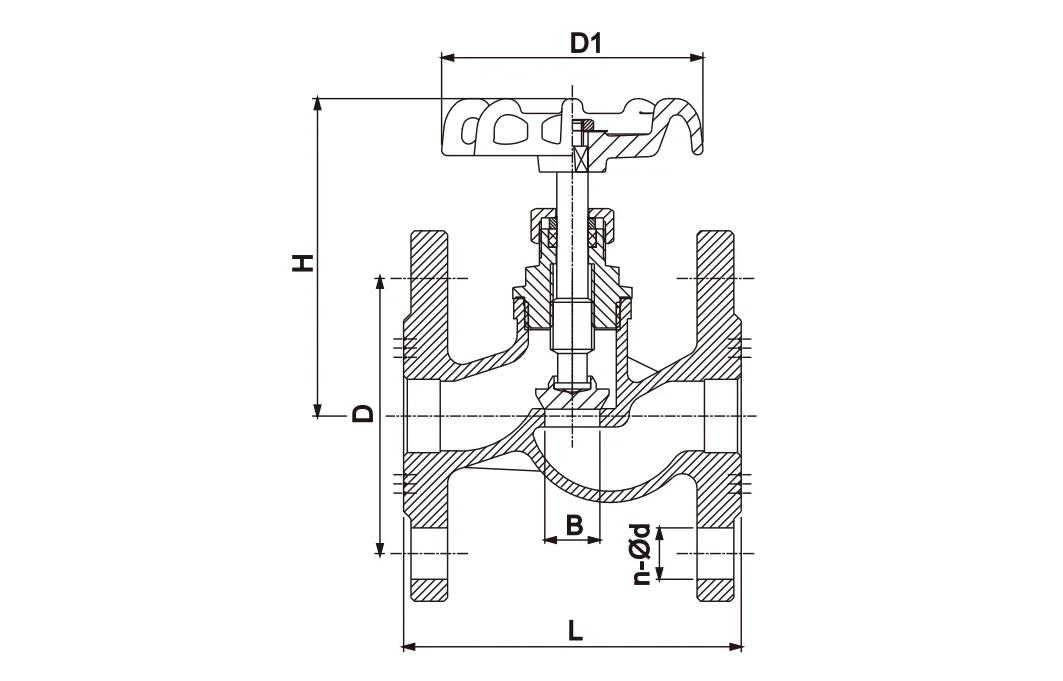

Размер продукта

Рекомендации по установке

1. Перед установкой клапана тщательно очистите и подготовьте систему трубопроводов.

2. Перед установкой снимите все защитные торцевые крышки и осмотрите отверстия клапана и посадочные поверхности, чтобы убедиться в их чистоте.

3. Обеспечьте достаточную поддержку клапана, чтобы избежать нагрузки от соединения трубопроводов.

4. Убедитесь, что номинальные значения давления и температуры фланцевого проходного клапана соответствуют предполагаемым условиям эксплуатации.

5. Перед вводом клапана в эксплуатацию полностью переключите его из открытого положения в закрытое, чтобы убедиться в плавности работы.

6.После установки убедитесь, что уплотнительная гайка затянута должным образом.

7.Для задвижек и проходных клапанов рекомендуется устанавливать шток вертикально, а рукоятку управления сверху.

Инструкция по эксплуатации

1. Задвижки и запорные клапаны управляются вручную. Поверните ручку против часовой стрелки, чтобы открыть, и по часовой стрелке, чтобы закрыть.

Осмотр и техническое обслуживание

2. Регулярный осмотр и профилактическое обслуживание, как правило, не требуются, за исключением периодической регулировки уплотнения штока и периодического переключения клапана из открытого в закрытое положение.

3. Если произошла утечка из сальника, затяните гайку сальника по часовой стрелке примерно на четверть оборота (или до тех пор, пока утечка не прекратится), чтобы увеличить давление уплотнения на сальник штока. Никогда не набивайте клапан, пока он находится под давлением в системе.

4. При замене штока клапана также замените упаковочный материал.

Запасные части

В нормальных условиях эксплуатации запасные части требуются редко. Рекомендуемые запасные части для каждого типа клапана включают:

Проходные клапаны: ручка, гайка ручки, сальник, сальник, гайка сальника, диск и седло.

При заказе деталей укажите номер клапана, размер, требуемую деталь и приблизительный возраст.
