Группа безопасности котлов

Группа безопасности котла — это интегрированный критически важный узел, предназначенный для обеспечения комплексной защиты и оперативного контроля систем водогрейных котлов. Его основная функция объединяет три основных механизма безопасности: предохранительный клапан для автоматического сброса избыточного давления и предотвращения катастрофического избыточного давления; манометр для визуального контроля давления в системе в режиме реального времени; и уникальный комбинированный клапан, который объединяет дополнительные функции, такие как регулирование расхода, обратный клапан или функции заливного клапана, для поддержания безопасного уровня воды и предотвращения обратного потока. Этот интегрированный блок обеспечивает безопасность системы, стабильность работы и соответствие строгим нормам отопления, защищая от повреждений и опасных условий в коммерческих и жилых котельных.

Характеристики и применение продукта

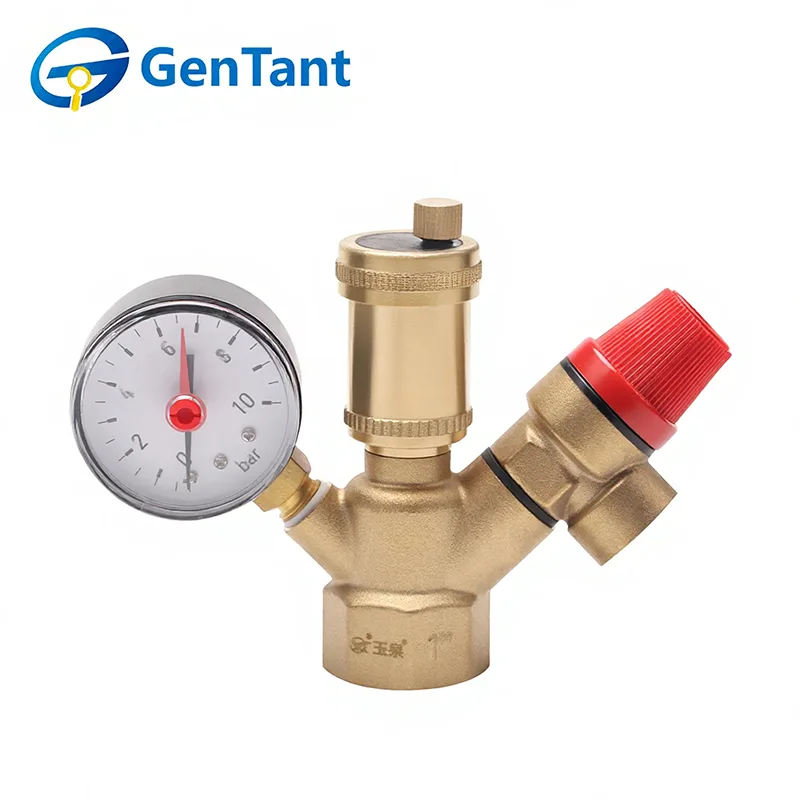

Группа безопасности котла 1 представляет собой встроенный узел защиты для автономных систем отопления и горячего водоснабжения (ГВС) (до 10 бар). Он сочетает в себе три критически важные функции в одном латунном корпусе, обеспечивая стабильность работы.

Защита от давления: встроенный предохранительный клапан автоматически сбрасывает воду, если давление превышает установленный предел, предотвращая разрыв резервуара или трубы.

Удаление воздуха: автоматический воздухоотводчик непрерывно выпускает газы, предотвращая образование воздушных пробок, шум и внутреннюю коррозию.

Мониторинг: Встроенный манометр обеспечивает визуальное отслеживание давления в системе в режиме реального времени.

Применяется в замкнутых системах отопления и ГВС, защищает котлы и водонагреватели косвенного нагрева от теплового расширения. Это необходимо для обеспечения безопасности в частных домах с автономными газовыми, электрическими или твердотопливными источниками тепла.

Параметр продукта (спецификация)

Техническая спецификация

Номинальное давление, МПа: 1,0

Испытательное давление, МПа: 1,5

Рабочая температура в трубопроводе: до +120 °C.

Размер соединения, дюйм: 1

Давление настройки предохранительного клапана, бар: 3,0

Минимальное давление рабочей среды, бар: 0,05

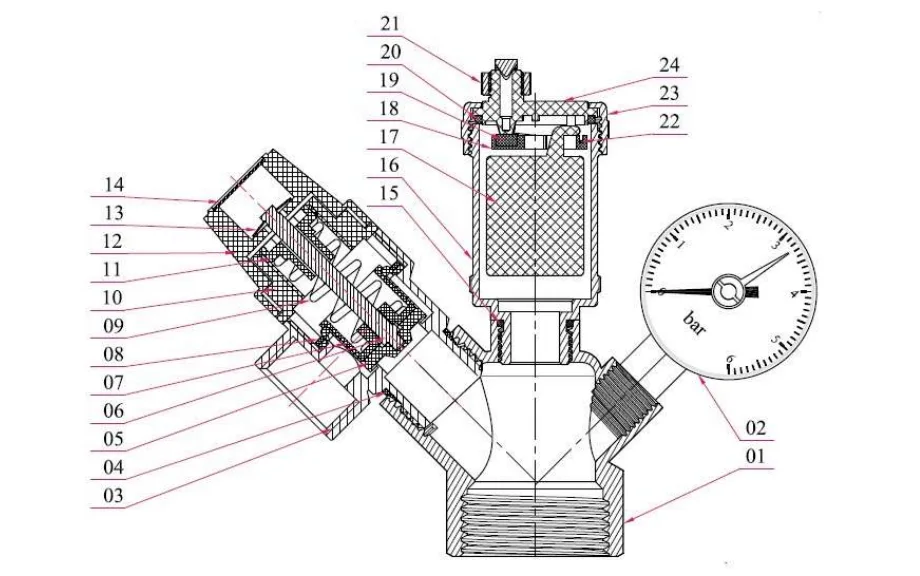

Состав материала

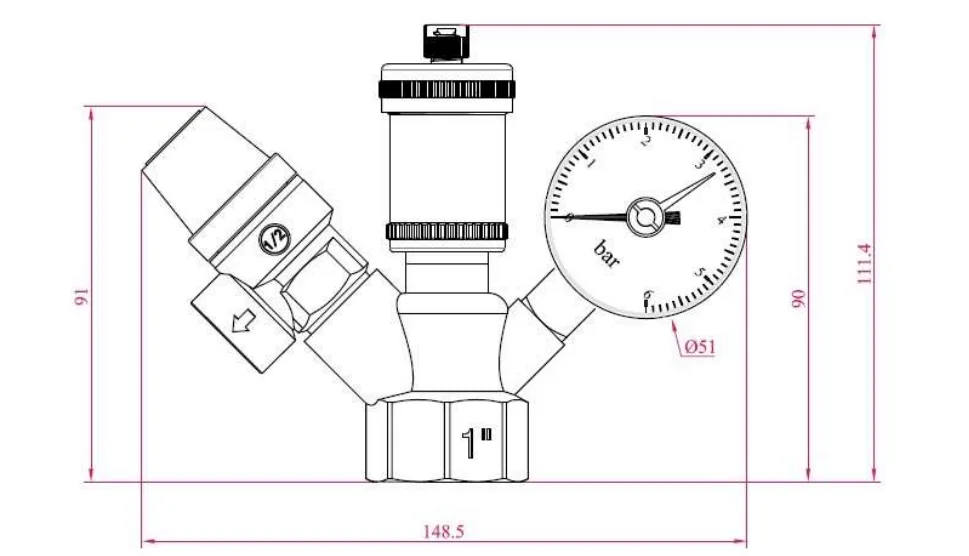

Размер продукта

Принцип работы

Группа безопасности котла 1 действует как автоматический «сторожевой таймер» вашей системы отопления. При вводе в эксплуатацию автоматический воздухоотводчик немедленно начинает удалять захваченные газы, чтобы обеспечить эффективную циркуляцию и предотвратить коррозию.

При нормальной работе манометр обеспечивает постоянную диагностику: низкие показания говорят о протечке или выходе из строя расширительного бачка, а высокие показания предупреждают о перегреве или образовании пара. В чрезвычайной ситуации, если давление достигает предела в 3 бара, предохранительный клапан мгновенно срабатывает, сбрасывая лишнюю жидкость, чтобы предотвратить катастрофический разрыв трубы или котла.

Инструкция по установке и эксплуатации

Расположение: установите группу безопасности котла 1 непосредственно на выходе теплогенератора или котла.

Свободный путь: убедитесь, что на трубопроводе между группой безопасности и защищаемым блоком не установлены запорные клапаны.

Ориентация: Установите агрегат так, чтобы вентиляционное отверстие и предохранительный клапан находились строго вертикально. Расположите манометр так, чтобы он был легко виден оператору.

Проверка перед установкой: Перед установкой или демонтажем убедитесь, что система трубопроводов полностью разгерметизирована.

Требования к эксплуатации и безопасности

Эксплуатационные ограничения: Эксплуатируйте группу безопасности только в указанных диапазонах температуры и давления (макс. 1,0 МПа / 10 бар), как указано в данном руководстве.

Профилактическое обслуживание: Чтобы предотвратить заклинивание золотника предохранительного клапана, проверяйте клапан вручную не реже одного раза в месяц. Выполните эту проверку, поворачивая ручку клапана по часовой стрелке до тех пор, пока не услышите отчетливый щелчок.

Мандат безопасности: Никогда не используйте группу безопасности в системах, номинальное максимальное давление которых превышает 1,0 МПа.
