Автоматический заправочный клапан

Автоматические заправочные клапаны — это инженерные компоненты, необходимые для современных систем обработки жидкостей и газов, предназначенные для точного регулирования и контроля потока жидкостей или газов во время операций наполнения. Эти клапаны автоматически открываются, контролируют и закрываются для распределения заданного объема среды в контейнеры, резервуары или системы, обеспечивая точность, повторяемость и сокращение отходов в ходе процессов. Их основная функция — повышение эксплуатационной эффективности, повышение безопасности за счет предотвращения перелива и поддержание стабильного качества продукции в различных сферах применения — от очистки воды и химической обработки до раздачи напитков и фармацевтического производства.

Характеристики и применение продукта

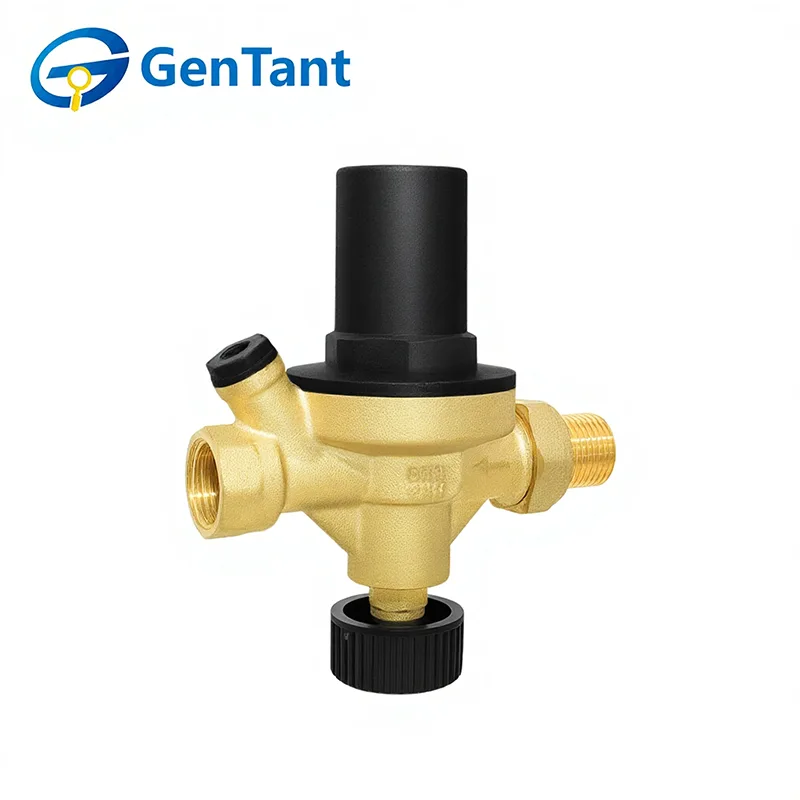

Этот встроенный автоматический наполнительный клапан сочетает в себе несколько функций, включая фильтрацию, снижение давления, отключение и проверку. Его конструкция с большой диафрагмой обеспечивает высокую чувствительность и надежность срабатывания, поддерживая стабильное давление на выходе даже при нестабильных условиях на входе. Встроенный предохранитель обратного потока обеспечивает критическую защиту от загрязнения питьевой воды.

Идеально подходит для замкнутых систем отопления, охлаждения и охлажденной воды. Он устанавливается на линиях подпиточной воды для автоматического пополнения воды и поддержания точного давления в системе. Он предотвращает обратный поток во время падения давления подачи, обеспечивая эксплуатационную безопасность и соответствие санитарным стандартам в системах отопления, вентиляции и кондиционирования, промышленной циркуляции и районной энергетике.

Параметр продукта (спецификация)

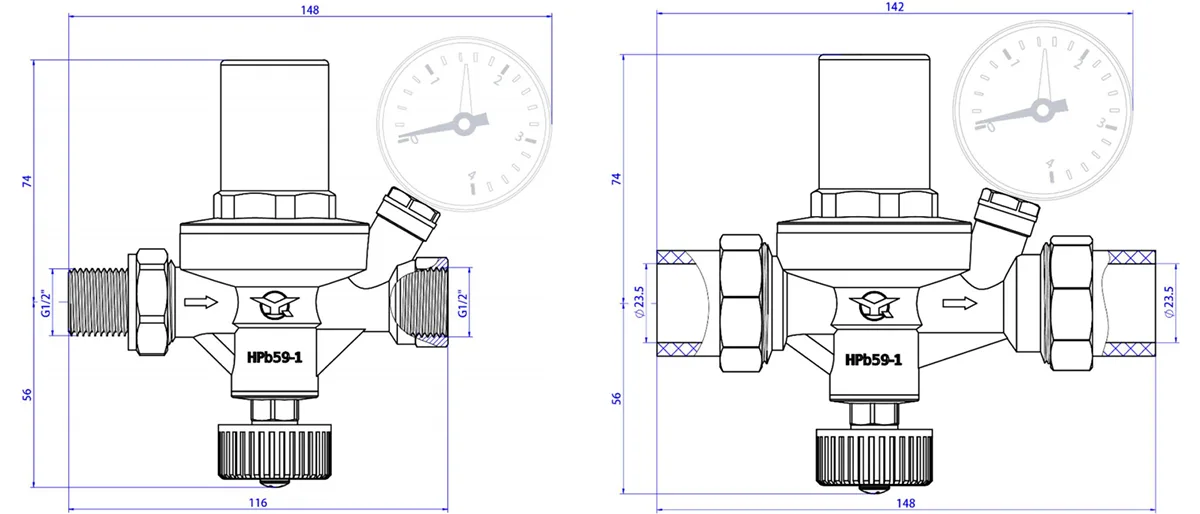

Тип подключения

Соединение автоматического заправочного клапана: DN15 (1/2").

Двойное соединение автоматического заправочного клапана PPR: 25PPR

Техническая спецификация

① Максимальное входное давление: 16 бар.

② Диапазон регулировки давления: 0,2–6 бар.

③ Заводское давление: 1,5 бар.

④ Фильтрующая сетка: 60 ​​меш (0,28 мм).

⑤ Применимый диапазон температур: 5–70 °C.

⑥ Соединение манометра: G1/4"

Состав материала

① Основной корпус: HPb59-1 (свинцованная латунь)

② Уплотнение: EPDM (этилен-пропилен-диеновый мономер).

③ Фильтрующая сетка: S304 (нержавеющая сталь 304).

Инструкция по установке и эксплуатации

①установка

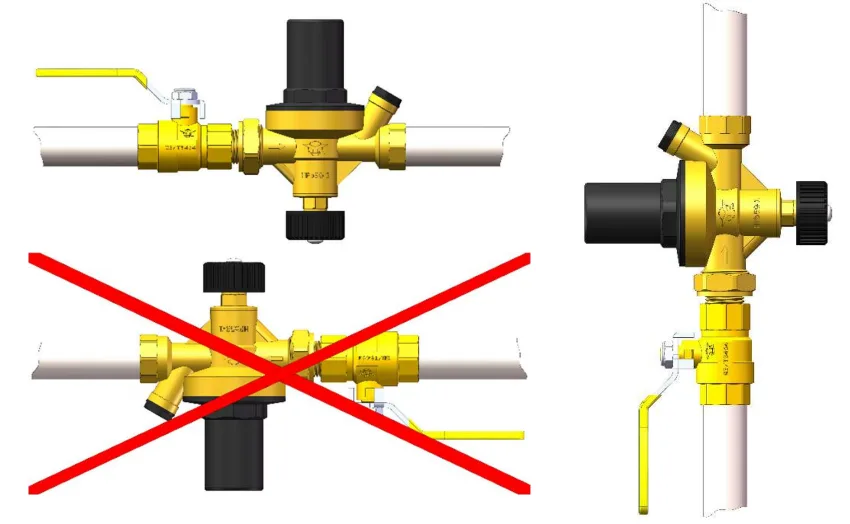

Этот продукт можно устанавливать на трубопроводе как горизонтально, так и вертикально, но его нельзя устанавливать в перевернутом положении.

Выходное давление клапана как минимум на 0,3 кг превышает статическое давление системы.

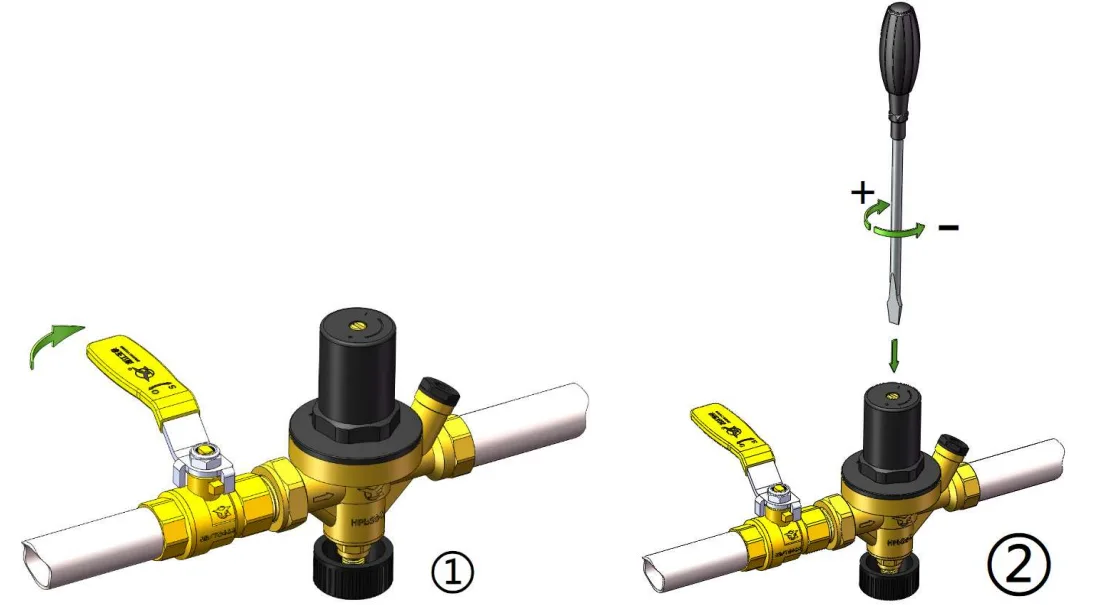

②Регулировка давления

Закройте верхний клапан.

Используйте плоскую отвертку для регулировки регулировочного винта на пластиковой крышке: поверните по часовой стрелке, чтобы увеличить выходное давление, и против часовой стрелки, чтобы уменьшить выходное давление. Регулируйте до тех пор, пока не будет достигнуто желаемое давление на выходе.

Откройте верхний клапан.

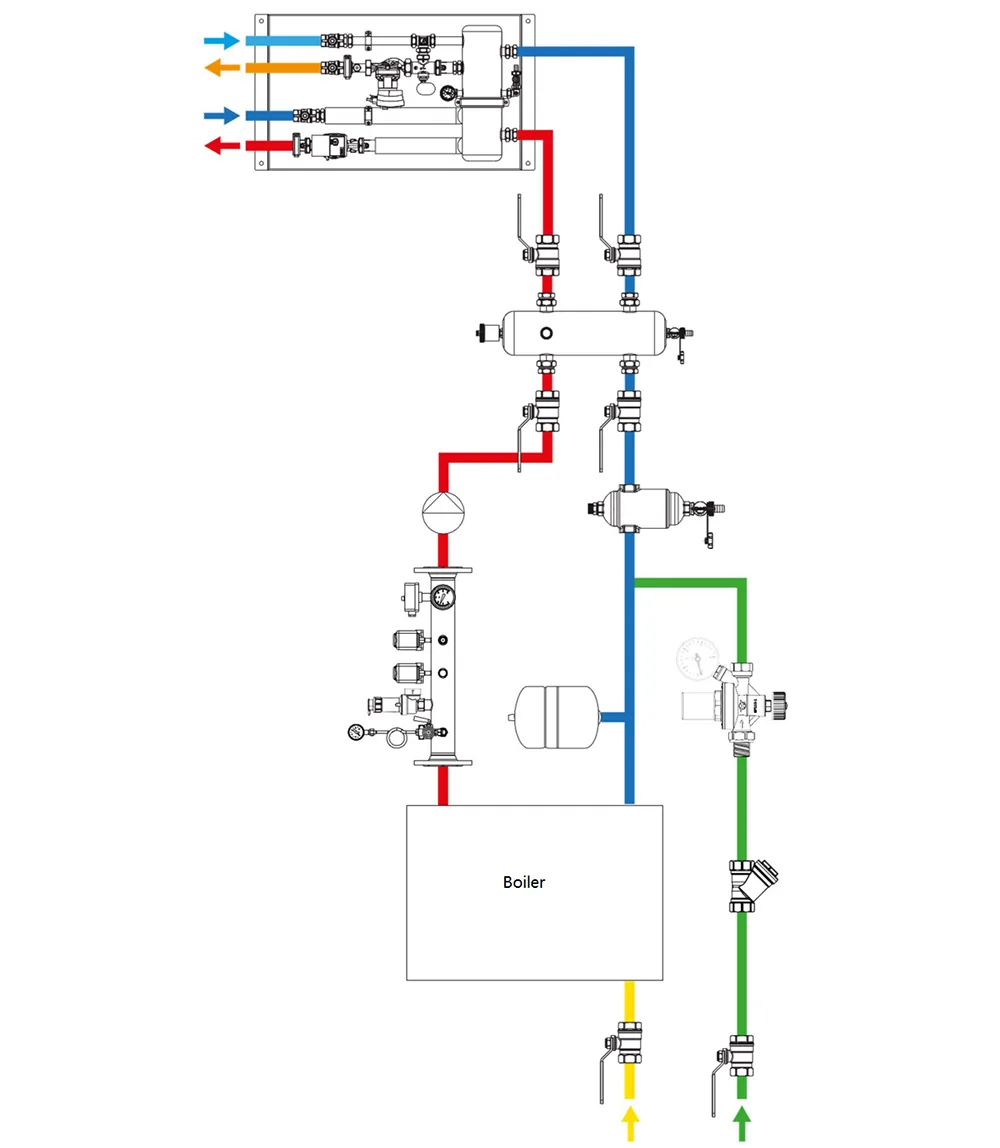

③Сценарии применения
