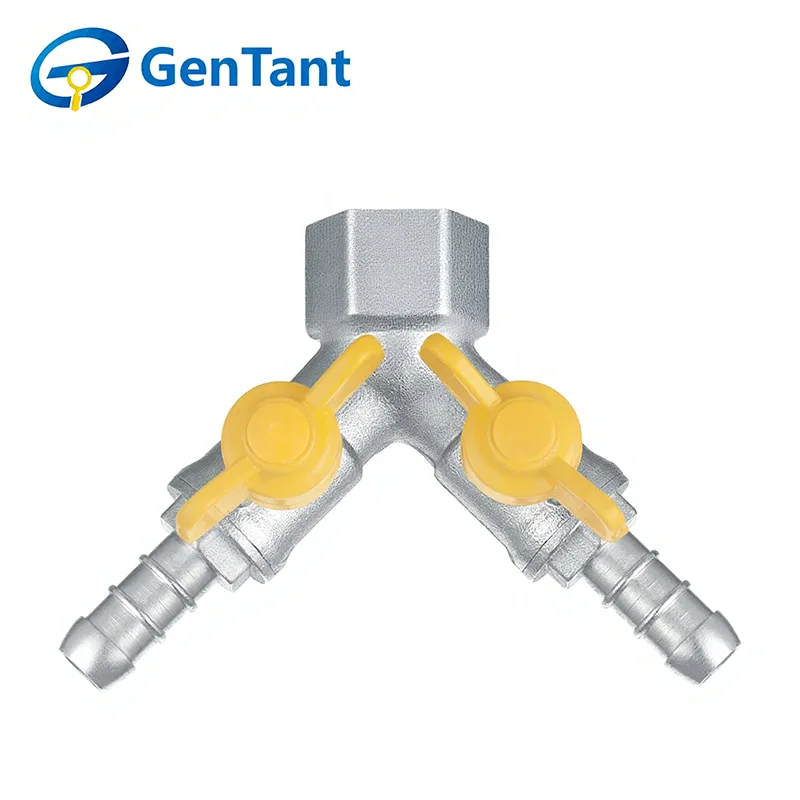

Y-образный переключающий клапан

Y-образные перепускные клапаны являются важными компонентами управления потоком, предназначенными для направления, разделения или объединения потоков жидкости или газа в трубопроводных системах. Благодаря Y-образной конструкции эти клапаны обеспечивают плавное отклонение потока, одновременно снижая турбулентность и потери давления, что делает их пригодными для промышленной обработки, энергетических систем и распределения жидкостей.

Характеристики и применение продукта

Y-образные перепускные клапаны имеют уникальный угловой корпус, предназначенный для разделения одного источника газа на две отдельные ответвления с минимальной турбулентностью. Их основной особенностью является встроенное отклонение потока, которое устраняет необходимость в дополнительных фитингах Т-образного соединения, уменьшая потенциальные пути утечек. Они широко применяются при подключении двух приборов, например, при разделении магистральной газопровода для печи и водонагревателя в тесных подсобных помещениях.

Параметр продукта

Техническая спецификация

Номинальное давление: 1,6 МПа

Рабочая среда: бытовой городской газ, природный газ, сжиженный нефтяной газ (СНГ).

Рабочая температура: -10°C ≤ T ≤ 80°C

Резьба соответствует стандарту ISO 228.

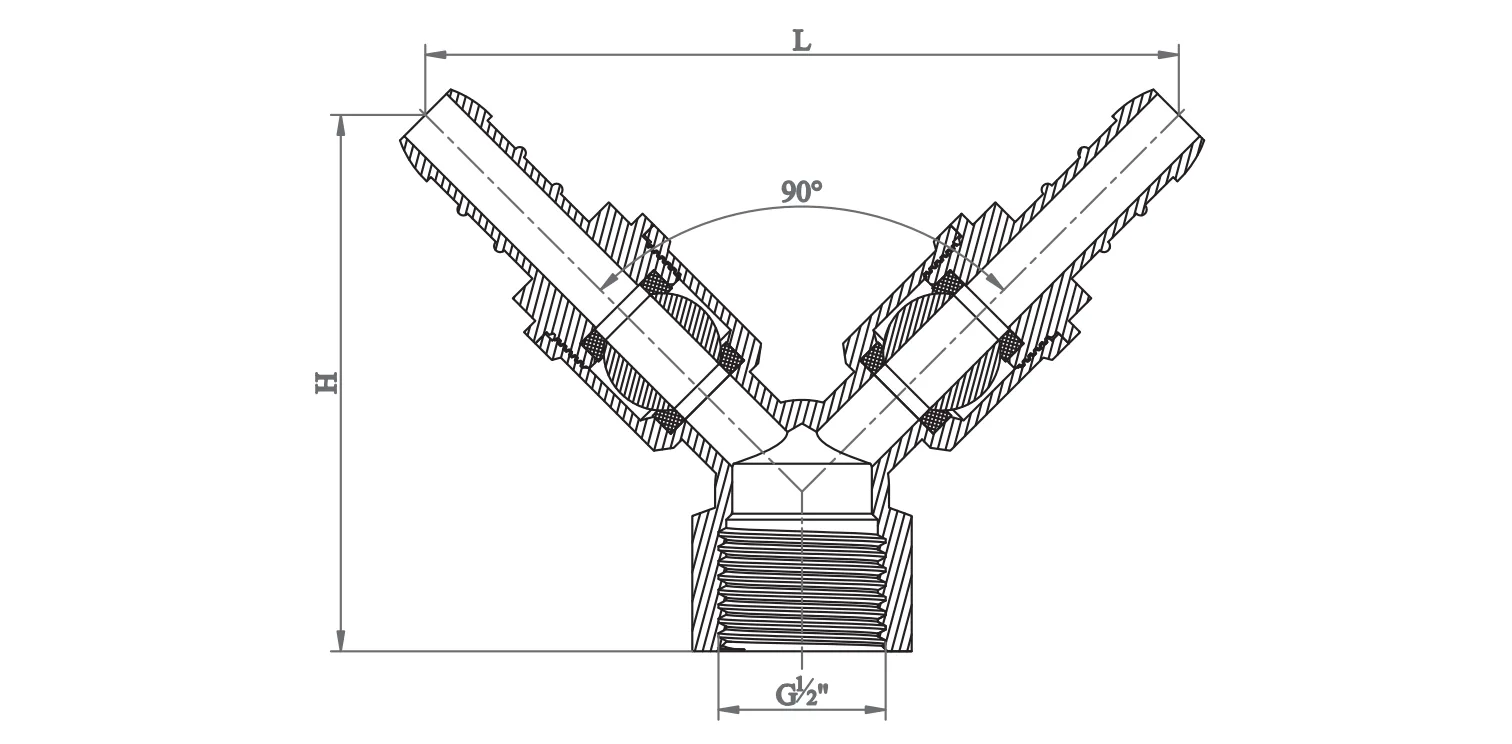

Размер продукта

Рекомендации по установке

Профессиональная установка: Y-образные переключающие клапаны должны устанавливаться сертифицированными газовыми специалистами. Убедитесь, что подача газа отключена, а рабочая зона хорошо проветривается.

Целостность резьбы: используйте только ленту из ПТФЭ, предназначенную для газов (обычно желтого цвета), или специальную смазку для труб. Наносите герметик только на наружную резьбу, следя за тем, чтобы лишний материал не попадал в корпус клапана и не мешал уплотнению.

Управление крутящим моментом: используйте подходящий гаечный ключ на конце клапана, ближайшем к трубе. Не затягивайте слишком сильно, так как чрезмерная сила может привести к растрескиванию корпуса клапана или повреждению внутренних седел, что приведет к опасным утечкам.

Проверка герметичности: после установки никогда не используйте пламя для проверки герметичности. Нанесите на все швы сертифицированный раствор для обнаружения утечек или мыльную воду; пузырьки указывают на утечку, которую необходимо немедленно устранить.

Инструкция по эксплуатации

Функция: Y-образные переключающие клапаны предназначены только для включения/выключения. Они должны оставаться в полностью открытом или полностью закрытом положении. Частичное открытие может привести к эрозии седла и выходу из строя уплотнения.

Положение ручки: Ручка служит визуальным индикатором. Когда ручка параллельна трубе, клапан ОТКРЫТ; когда перпендикулярно, он ЗАКРЫТ.

Ручное управление: Эти клапаны предназначены для ручного управления. Не используйте инструменты или «шустрые стержни» для поворота ручки. Если клапан трудно эксплуатировать, скорее всего, его необходимо заменить.

Осмотр и обслуживание

Периодические проверки. Не реже двух раз в год проверяйте Y-образные переключающие клапаны на наличие признаков коррозии, повреждений рукояток или запаха газа. Периодически переключайте клапан (открытие/закрытие), чтобы гарантировать, что шар не заклинит.

Запрещена разборка: из-за критических допусков по безопасности не пытайтесь разбирать или ремонтировать внутренние компоненты газового клапана. Если клапан протекает или не закрывается, немедленно замените весь блок.

Окружающая среда: Следите за тем, чтобы в зоне Y-образного переключающего клапана не было агрессивных химикатов или скоплений влаги, которые со временем могут привести к разрушению латунного корпуса или уплотнений штока.

Протокол чрезвычайной ситуации: в случае утечки газа немедленно закройте главный клапан на входе, покиньте помещение и обратитесь в аварийные службы.
