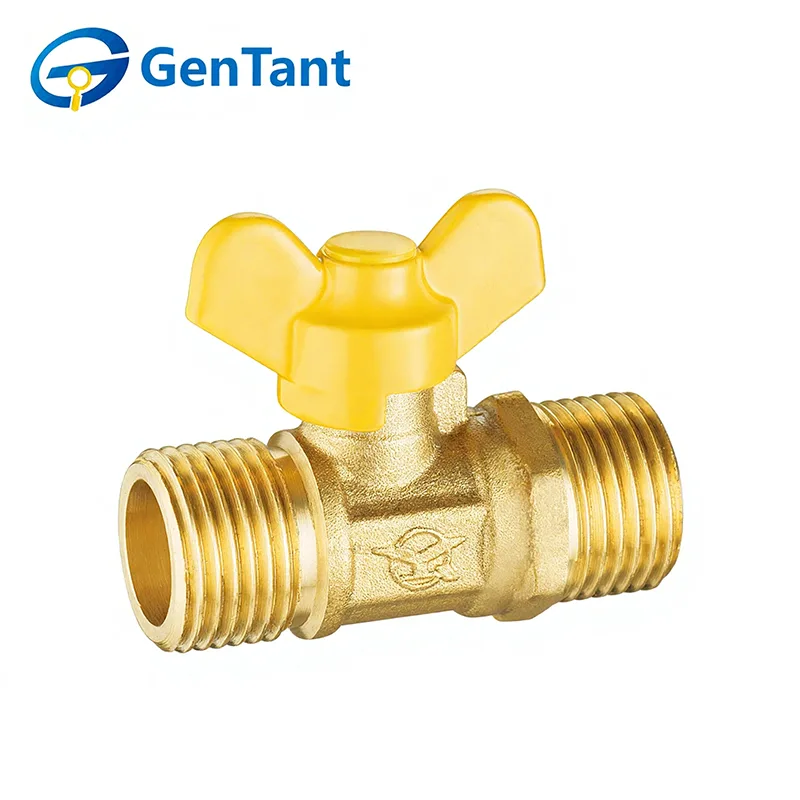

Газовый клапан с ручкой-бабочкой

Газовые клапаны с поворотной рукояткой широко используются в системах газораспределения и управления для открытия, закрытия и регулирования потока газа с помощью простого и эффективного управления. Конструкция ручки-бабочки обеспечивает быстрое ручное управление, четкую индикацию открытия и закрытия, а также надежную работу, что делает эти клапаны подходящими для жилых, коммерческих и промышленных газовых систем.

Характеристики и применение продукта

Газовые клапаны с поворотной рукояткой предназначены для установки в ограниченном пространстве, где стандартный длинный рычаг не может свободно вращаться. Компактная конструкция «бабочка» (Т-образная рукоятка) обеспечивает удобный захват для быстрой работы на четверть оборота. Эти клапаны широко применяются в бытовых счетчиках газа, кухонных шкафах и настенных соединениях с котлами. Их прочная латунная конструкция обеспечивает герметичное уплотнение, что делает их фаворитами монтажников.

Параметр продукта

Техническая спецификация

Номинальное давление: 1,6 МПа

Рабочая среда: бытовой городской газ, природный газ, сжиженный нефтяной газ (СНГ).

Рабочая температура: -10°C ≤ T ≤ 80°C

Размер продукта

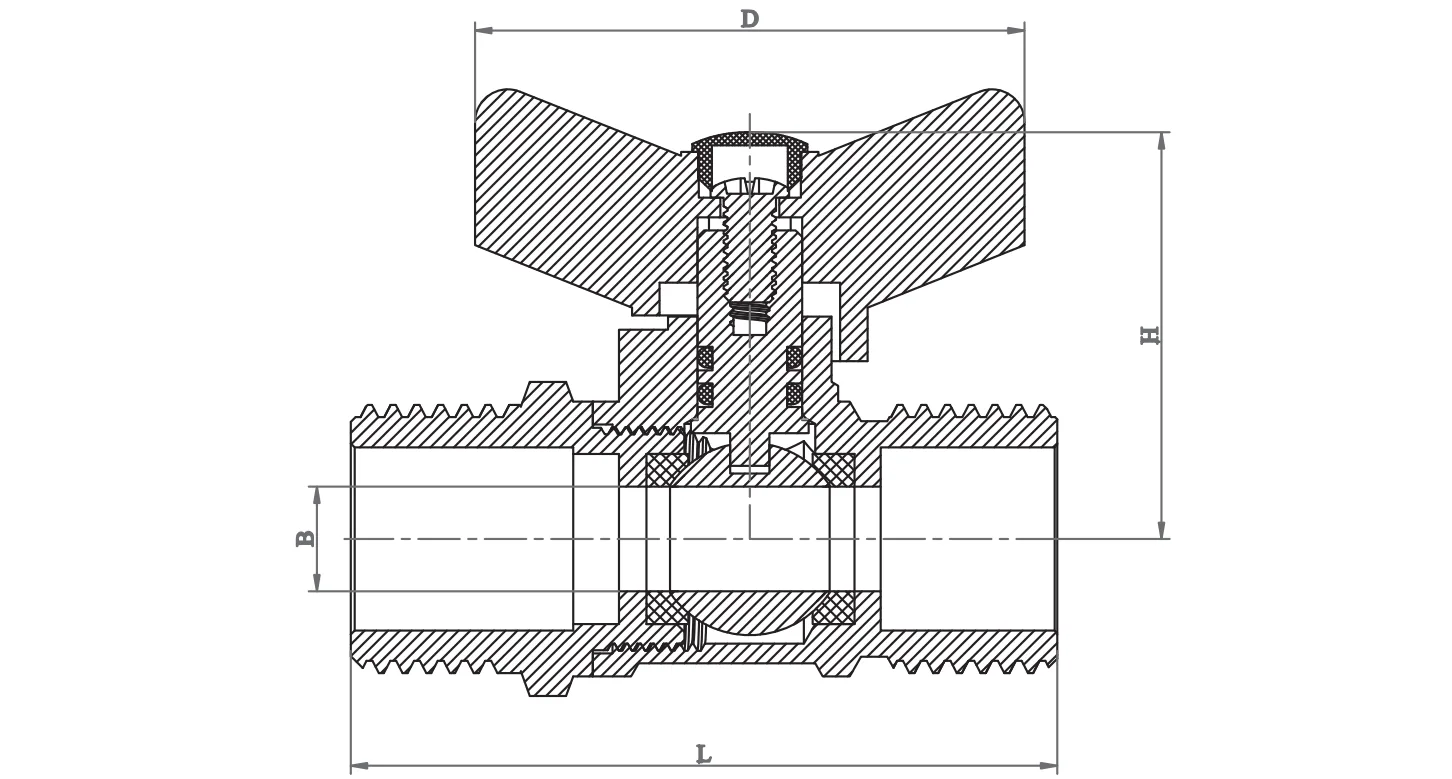

Мужская-наружная резьба

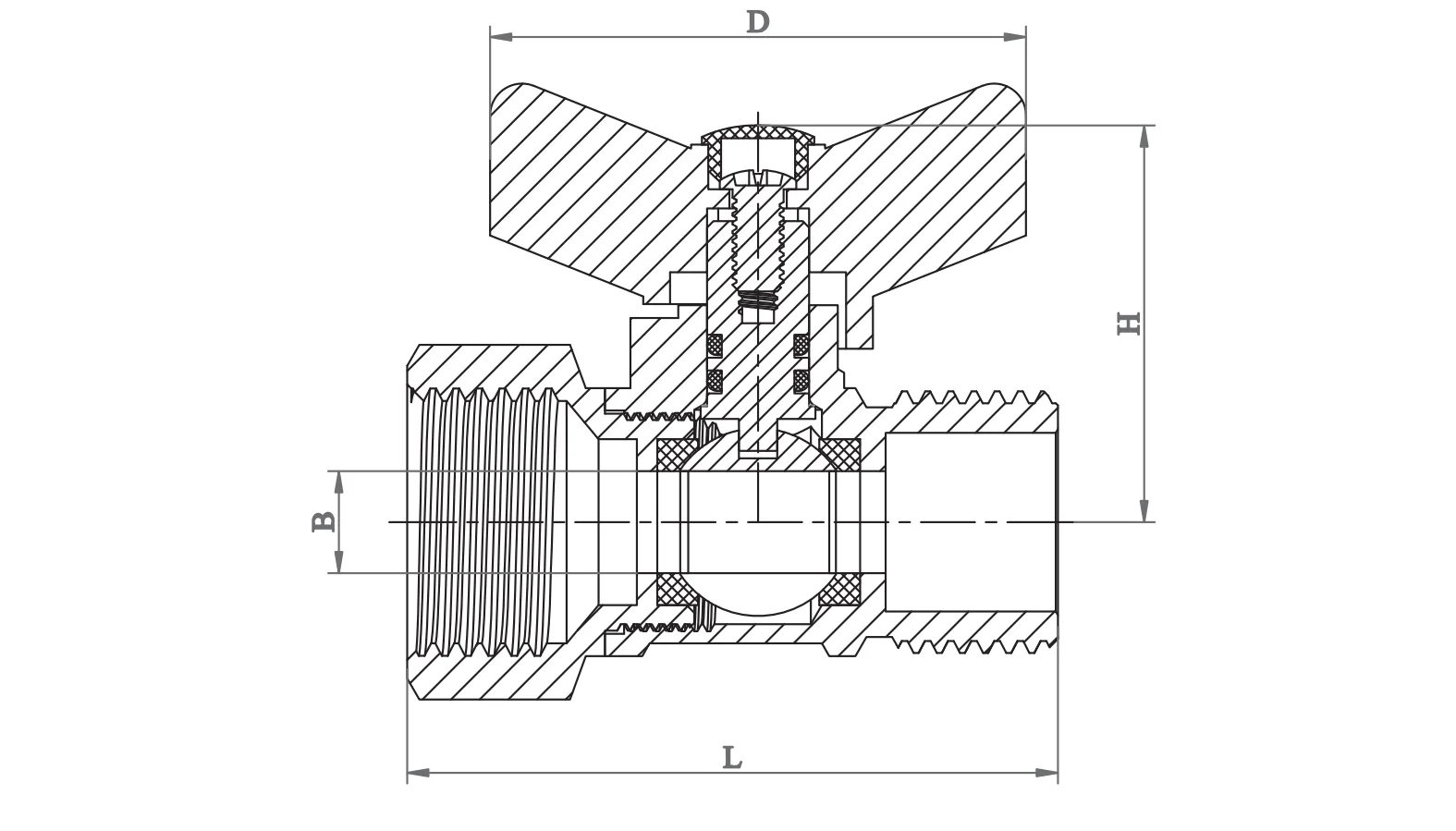

Женско-наружная резьба

Рекомендации по установке

Профессиональная установка: газовые клапаны с поворотной рукояткой должны устанавливаться сертифицированными газовыми специалистами. Убедитесь, что подача газа отключена, а рабочая зона хорошо проветривается.

Целостность резьбы: используйте только ленту из ПТФЭ, предназначенную для газов (обычно желтого цвета), или специальную смазку для труб. Наносите герметик только на наружную резьбу, следя за тем, чтобы лишний материал не попадал в корпус клапана и не мешал уплотнению.

Управление крутящим моментом: используйте подходящий гаечный ключ на конце клапана, ближайшем к трубе. Не затягивайте слишком сильно, так как чрезмерная сила может привести к растрескиванию корпуса клапана или повреждению внутренних седел, что приведет к опасным утечкам.

Проверка герметичности: после установки никогда не используйте пламя для проверки герметичности. Нанесите на все швы сертифицированный раствор для обнаружения утечек или мыльную воду; пузырьки указывают на утечку, которую необходимо немедленно устранить.

Инструкция по эксплуатации

Функция: Газовые клапаны с поворотной рукояткой предназначены только для включения/выключения. Они должны оставаться в полностью открытом или полностью закрытом положении. Частичное открытие может привести к эрозии седла и выходу из строя уплотнения.

Положение ручки: Ручка служит визуальным индикатором. Когда ручка параллельна трубе, клапан ОТКРЫТ; когда перпендикулярно, он ЗАКРЫТ.

Ручное управление: Эти газовые клапаны с поворотной рукояткой предназначены для ручного управления. Не используйте инструменты или «шустрые стержни» для поворота ручки. Если клапан трудно эксплуатировать, скорее всего, его необходимо заменить.

Осмотр и обслуживание

Периодические проверки: проверяйте клапаны не реже двух раз в год на наличие признаков коррозии, повреждений рукояток или запаха газа. Периодически переключайте клапан (открытие/закрытие), чтобы гарантировать, что шар не заклинит.

Запрещена разборка: из-за критических допусков по безопасности не пытайтесь разбирать или ремонтировать внутренние компоненты газового клапана. Если клапан протекает или не закрывается, немедленно замените весь блок.

Окружающая среда: Следите за тем, чтобы в зоне клапана не было агрессивных химикатов или скоплений влаги, которые со временем могут привести к разрушению латунного корпуса или уплотнений штока.

Протокол чрезвычайной ситуации: в случае утечки газа немедленно закройте главный клапан на входе, покиньте помещение и обратитесь в аварийные службы.
