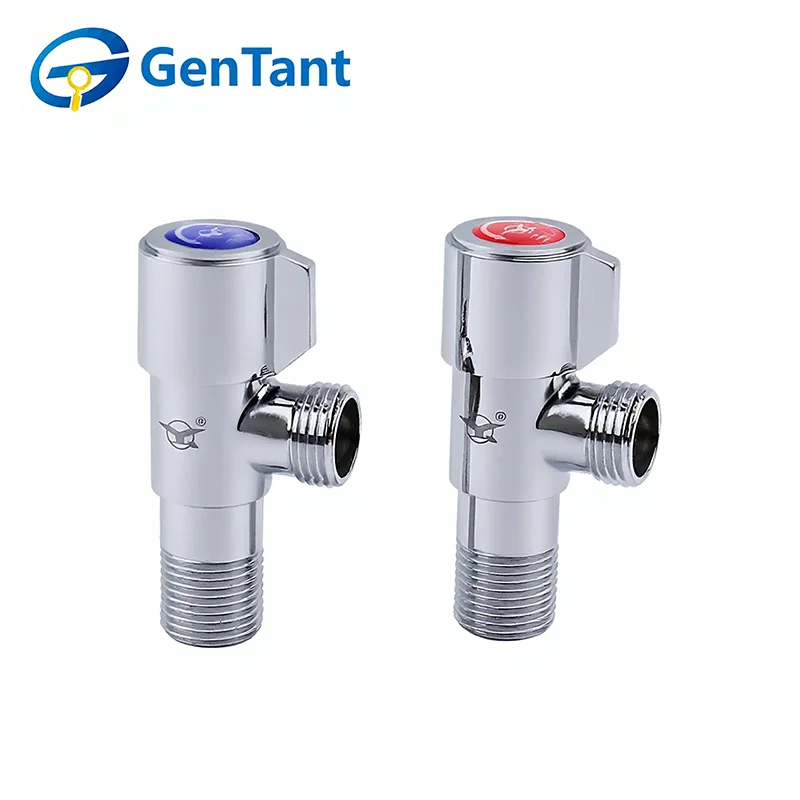

Четвертьоборотный угловой клапан

Четвертьоборотные угловые клапаны широко используются в системах управления жидкостью и газом для быстрого открытия или закрытия потока простым поворотом на 90 градусов, обеспечивая быстрый отклик, надежное уплотнение и простоту эксплуатации. Угловая конструкция корпуса обеспечивает эффективную установку в ограниченном пространстве и помогает изменять направление потока, сохраняя при этом стабильную производительность.

Характеристики и применение продукта

Четвертьоборотные угловые клапаны оснащены механизмом с шаровым седлом, который позволяет мгновенно перекрыть поток простым поворотом на 90 градусов. Их основной особенностью является ориентация под углом 90 градусов, которая упрощает соединение настенных труб и гибких шлангов в ограниченном пространстве. Они широко применяются в жилых ванных комнатах и ​​кухнях для унитазов, раковин и смесителей. Прочный латунный корпус и надежное уплотнение обеспечивают длительный срок службы и отсутствие утечек для монтажников.

Параметр продукта

Техническая спецификация

Номинальное давление: 1,0 МПа

Рабочая среда: вода, неагрессивные и негорючие газы.

Рабочая температура: -10°C ≤ T ≤ 90°C

Резьба соответствует стандарту ISO 228.

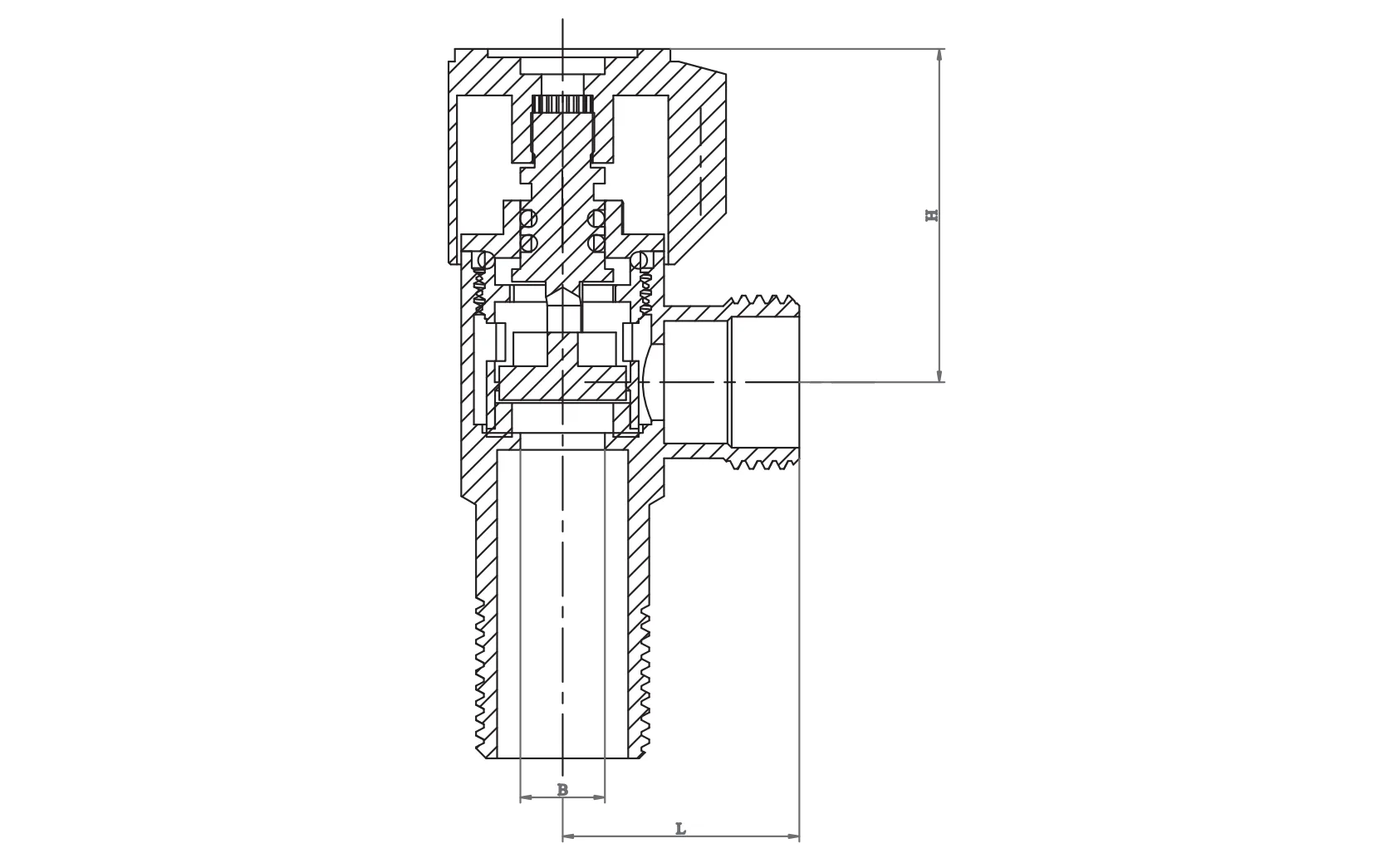

Размер продукта

Рекомендации по установке

Профессиональная установка: Четвертьоборотные угловые клапаны должны устанавливаться сертифицированными специалистами по газу. Убедитесь, что подача газа отключена, а рабочая зона хорошо проветривается.

Целостность резьбы: используйте только ленту из ПТФЭ, предназначенную для газов (обычно желтого цвета), или специальную смазку для труб. Наносите герметик только на наружную резьбу, следя за тем, чтобы лишний материал не попадал в корпус клапана и не мешал уплотнению.

Управление крутящим моментом: используйте подходящий гаечный ключ на конце клапана, ближайшем к трубе. Не затягивайте слишком сильно, так как чрезмерная сила может привести к растрескиванию корпуса клапана или повреждению внутренних седел, что приведет к опасным утечкам.

Проверка герметичности: после установки никогда не используйте пламя для проверки герметичности. Нанесите на все швы сертифицированный раствор для обнаружения утечек или мыльную воду; пузырьки указывают на утечку, которую необходимо немедленно устранить.

Инструкция по эксплуатации

Функция: Четвертьоборотные угловые клапаны предназначены только для включения/выключения. Они должны оставаться в полностью открытом или полностью закрытом положении. Частичное открытие может привести к эрозии седла и выходу из строя уплотнения.

Положение ручки: Ручка служит визуальным индикатором. Когда ручка параллельна трубе, клапан ОТКРЫТ; когда перпендикулярно, он ЗАКРЫТ.

Ручное управление: Эти клапаны предназначены для ручного управления. Не используйте инструменты или «шустрые стержни» для поворота ручки. Если клапан трудно эксплуатировать, скорее всего, его необходимо заменить.

Осмотр и обслуживание

Периодические проверки: проверяйте четвертьоборотные угловые клапаны не реже двух раз в год на наличие признаков коррозии, повреждений рукояток или запаха газа. Периодически переключайте клапан (открытие/закрытие), чтобы гарантировать, что шар не заклинит.

Запрещена разборка: из-за критических допусков по безопасности не пытайтесь разбирать или ремонтировать внутренние компоненты газового клапана. Если клапан протекает или не закрывается, немедленно замените весь блок.

Окружающая среда: Следите за тем, чтобы в зоне клапана не было агрессивных химикатов или скоплений влаги, которые со временем могут привести к разрушению латунного корпуса или уплотнений штока.

Протокол чрезвычайной ситуации: в случае утечки газа немедленно закройте главный клапан на входе, покиньте помещение и обратитесь в аварийные службы.
